DBGY-01C 電子工藝實訓考核裝置

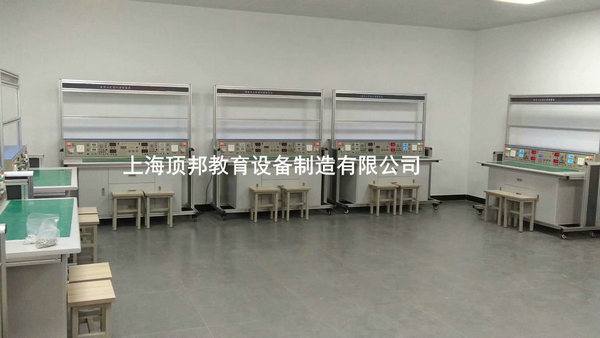

（電子工藝實訓裝置參考圖片，具體可按要求定制）

（示波器，交流數字毫伏表自配）

（透明電子元件模塊示例圖，共9塊板，140多只透明有機塑料封閉元件盒）

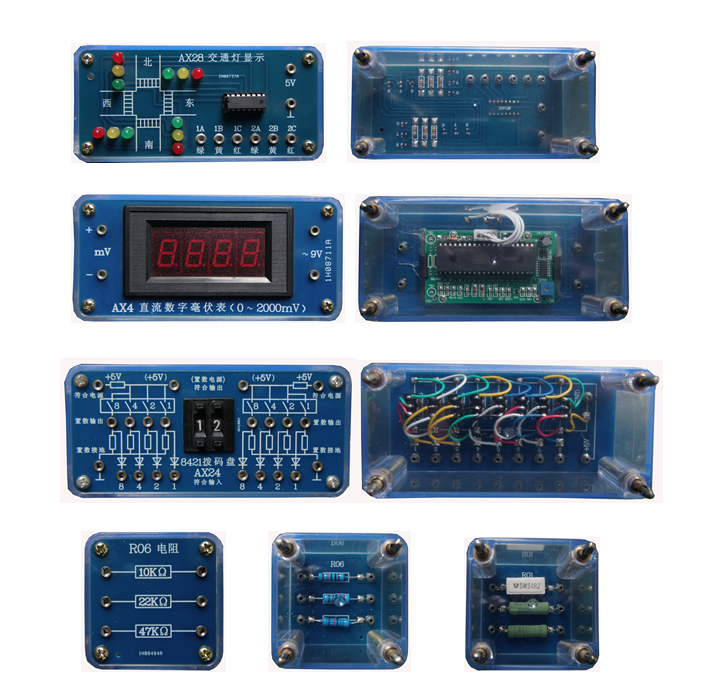

（部分透明有機塑料封閉元件盒正反面圖）

一、概述
電子工藝實訓考核裝置根據實際生產和相關崗位職業技能要求研制而成，可完成模擬電子技術實訓、數字電子技術實訓、綜合應用實訓、電子產品工藝焊接組裝調試等實訓項目。本實驗臺適用于電氣類、電子類、機電類的<模擬電子技術>、<數字電子技術>、<電工基礎>等課程和非電類專業的模擬與數字電路模塊的教學與實驗、實訓，電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、PCB板圖的設計等實訓項目，包括多個組合模塊，能為學生提供了一個綜合應用、創新實訓的平臺。
二、裝置特點
電子工藝實訓考核裝置提供100多種實訓模塊，各模塊的接口均已引至板上的專用插座，通過模塊的四個彈性插腳可布局于專用實訓操作底板。學生可用專用實訓導線組合各種實訓線路，完成不同的實訓項目；
電子工藝實訓考核裝置電源、測量儀表輸出端以接線柱和接線端子兩種方式引出，實訓操作方便；
學生可設計、搭接、調試、驗證新的電子電路，培養創新意識和能力。
三、技術性能
輸入電源：單相三相交流電源220VAC±10%，具有觸電及過載保護功能，確保人身安全。
工作環境：－10～40℃；環境濕度：≤90%（25℃）
外形尺寸：長×寬×高=1600×700×1800mm
裝置容量：≤1KVA
安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。設備絕緣電阻≥20MΩ，抗電強度在AC1.5KV、10mA、1min無擊穿無飛弧、接地電阻≤4Ω。
四、基本配置及功能
電子工藝實訓考核裝置由實訓臺、電源控制屏、實訓模塊、實訓工具等組成。
電子工藝實訓考核裝置采用工業鋁合金型材框架，在電源控制屏上方為兩層結構。其中第一層既可放置外配儀器儀表，也可掛放其它通用電工電子實訓掛箱，擴展完成多門課程實訓；第二層可放置PVC夾板，用來夾放實訓圖紙。實訓臺下方還設有四個帶剎車的萬向輪，便于移動和固定。
活動柜（1個）
活動柜設有3個帶拉手抽屜，可存放實訓工具。兩側分為6層結構，可放置實訓模塊。
電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板，為實訓提供交直流電源、信號源和測量儀表等，具體功能如下：
1. 交流電源
(1) 高壓交流電源：六路AC220V電源接口，可為外配儀器設備提供工作電源。
   (2) 低壓交流電源：分3V、6V、9V、12V、15V、20V、24V七檔可調，輸出端具有短路保護、功能，同時還提供帶中心抽頭雙17V交流電源。
2. 直流電源
(1) 可調直流電源：兩路0.0V～30V/2A連續可調，具有截止型短路軟保護和自動恢復功能，設有數顯輸出指示。
(2) 固定直流電源：±12V/1A、±5V/1A固定輸出，每路均具有短路保護措施。
3. 測量儀表
3.1數字直流電流表（AX4模塊單元）:測量范圍：0～2000mA
3.2數字直流電壓表:測量范圍：0～30V，輸入阻抗：47KΩ/V
3.3指針式直流微安表: 測量范圍：±100μA, 測量精度：2.0級
3.4數字直流毫伏表:測量范圍：0～2000mV，輸入阻抗：47KΩ/V
★4.電子實訓創新教學與管理模塊-元器件檢測模塊
（1）印刷線路板為單層印刷電路板，印刷線路板厚度為2mm，每塊印刷線路板四個角上有4mm鏍絲固定孔。
（2）印刷線路板的正面印刷：正面用白底黑字清晰的繪制出器件符號。印刷線路板的反面制作：印刷線路板線寬3mm，器件裝在反面, 正面用鍍金接線孔引出。
（3）線路板固定在塑料密封盒口上，塑料密封盒底內貼一個寫有編號內容的無線射頻卡，手持式RFID讀卡器，除了要能讀寫無件盒的編號，還要能顯示出該元件盒的標準答案。
（4）元器件檢測元件為三極管、電解電容、二極管，晶閘管、單結晶體管檢測內容為器件類型、管腳名及好壞的判斷，每塊檢測板在內部接線要有所差異，如三極管的E、B、C三個極任意接到編號為1、2、3的三個引出點上。
注：（5）RFID讀卡全室配置1套。
五、本設備可以完成的實訓項目
模擬電子技術綜合應用、創新實訓項目目錄
項目一常用二極管的性能測試及應用
項目二雙極晶體管及場效管輸出特性的測定
項目三單管放大電路的研究
項目四兩極放大電路及負反饋放大電路的研究
項目五助聽器電路的調試（電子產品線路）（綜合應用）
項目六恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目八整流、濾波及穩壓電路的研究
項目九直流穩壓正、負電源電路的研究
項目十典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一 OTL功率放大電路的故障排除
項目十二 LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三   運算放大器基本運算電路
項目十四   對由運放器組成的積分運算電路、微分運算電路
項目十五   對由運放器組成的電壓比較器傳輸特性的研究
項目十六   氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七方波、三角波和鋸齒波發生器電路的研究與測試
項目十八三角波、方波及正弦波發生器的制作競賽
項目十九 RC（文式橋式）正弦波振蕩器和制作與調試
項目二十電容三點式LC正弦波發生器
項目二十一有源濾波電路研究
項目二十二直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
數字電子技術綜合應用、創新實訓項目目錄
（一）、基礎實訓項目
項目一基本邏輯門電路功能測試
項目二優先編碼器功能測試
項目三二進制譯碼器和數據選擇器功能測試
項目四全加器和超前進位全加器功能測試
項目五數值比較器功能測試
項目六七段碼鎖存/譯碼/驅動器功能測試
項目七各類觸發器功能測試
項目八雙向移位寄存器功能測試
項目九二一五一十進制計數器功能測試
項目十二位十進制計數/譯碼/驅動/顯示電路
項目十一可逆十進制計數電路功能測試
項目十二 N進制計數電路功能測試
項目十三 555定時器基本應用電路
項目十四微分型單穩態觸發器
項目十五集成單穩態觸發器及其應用
項目十六集成施密特觸發器及其應用
（二）、綜合應用實訓項目
項目十七聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八 8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九 4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二 D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三數控變頻三角波—方波發生器
項目二十四移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五 8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七數字鐘電路（電子產品線路）（綜合應用）
項目二十八二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九交通燈控制電路（電子產品線路）（綜合應用）
項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一光電轉換加/減計數電路（電子產品線路）（綜合應用）
（三）、電力電子技術及應用、創新實訓項目
項目一晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二單結晶體管觸發電路
項目三晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項目）
六、本設備的配置

序號	產品名稱	型號規格	數量	單位	備注
1	電子工藝實訓桌	帶萬向輪靈活移動 16007101800mm	1	張	鋁合金框架
2	電子工藝電源臺	1515230230 mm兩路相互獨立、對稱的實驗電源和儀表組，裝置采用單相電源供電，并配有帶漏電保護的空氣開關，熔斷器，可調的直流電源0～24V/2A，并帶有過載、短路軟保護功能，軟保護的值還可進行調節；一組3～24V交流電源，七檔可調；一組±5V、±12V直流穩壓電源；一只精密數字電壓表（DC 30V），一只精密數字電流表（DC 2000mA）；以及8路單相電源插座	1	臺	鐵質
3	工具		1	套	見表一
4	電子創新模塊	配有8塊放置板	1	套	見表二
5	實驗連接線		1	套
7	DXP6.0軟件	拷貝版	1	套
8	學生凳	鋼質四腳方凳	2	個
9	模擬萬用表	MF47	1	個
10	配套實訓指導書		1	套
11	配套教學資源		1	套

表一配套工具

序號	名稱	型號/規格	單位	數量
1	十字螺絲刀	5*150	把	1
2	一字螺絲刀	5*150	把	1
3	小鑷子	防靜電	把	1

友情提示：

1、貨品驗收：閣下收貨時請檢查電子工藝實訓考核裝置的貨品外觀，核實電子工藝實訓考核裝置的數量及配件，拒收處于受損狀態的電子工藝實訓考核裝置；

2、質保：頂邦將為閣下提供電子工藝實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對電子工藝實訓考核裝置的免費維修，超出條件承諾時提供對電子工藝實訓考核裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾娮庸に噷嵱柨己搜b置選型錯誤或電子工藝實訓考核裝置購買數量錯誤，造成電子工藝實訓考核裝置的退換貨要求，將不被接受；

4、貨期：電子工藝實訓考核裝置的發貨期為參考值，如您需要了解電子工藝實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電子工藝實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電子工藝實訓考核裝置的咨詢。
