[規格型號]：	DB-ETZ09
[產品名稱]：	電子技術焊接實訓設備
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DB-ETZ09 電子技術焊接實訓設備

一、產品概述：
電子技術焊接實訓設備、電子焊接實訓臺、電子焊接實訓平臺是模擬電子產品的生產加工檢測過程而設計的技能型實訓系統。設備采用單面雙工位式設計，分為插件、焊接、調試與檢測四個工位，同時配備了電子生產加工檢測儀器，可進行元件整腳、插件、焊接、切腳、補焊、調試、檢測等電子產品生產加工操作模擬。用于培養學生的實際動手操作能力，使學員了解電子產品的制造過程、熟悉電子產品制造工藝，掌握電子產品的操作技能。適用于廣大技工院校及農民工轉移、下崗再就業等的實訓考核。

二、主要技術指標：
1、輸入電壓：?jiǎn)蜗嗳€～220V±10% 50Hz
2、電子基本技能實訓考核裝置容量：＜1kVA
3、工作環境：溫度-10℃～+40℃相對濕度<85％(25℃)
4、裝置容量：<500VA
5、外形尺寸：?jiǎn)蝹€(gè)實訓臺尺寸為1.6m×0.7m×1.30m。
三、產品結構：

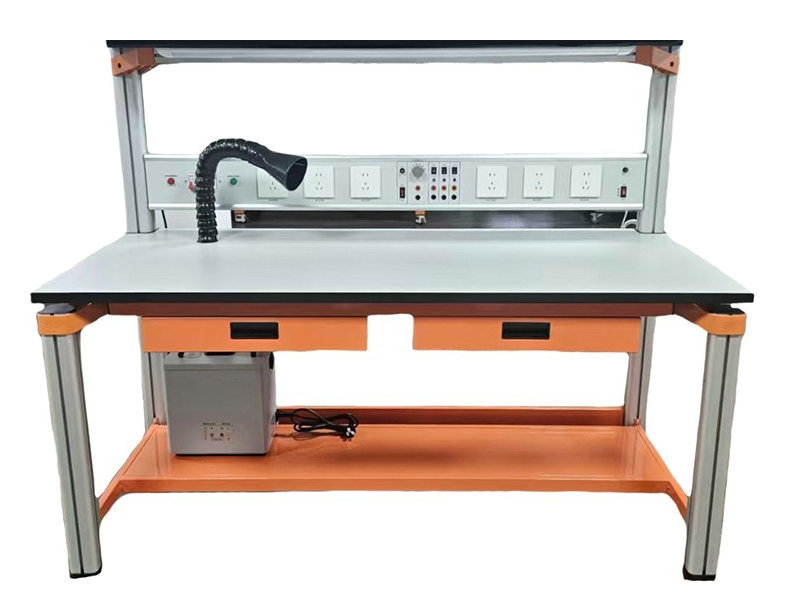

電子技術焊接實訓設備由儀器架、電源控制箱、實驗桌、焊錫煙霧凈化機、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。
（一）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70mm×70mm，高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。儀器架底部裝有隱藏式扁平形照明LED燈，光源集中柔和明亮，外形美觀。
（二）電源控制箱：電源控制箱特制鋁型材結構，內嵌多組交流220V儀器儀表工作電源插座，并設有獨立漏電保護開關，電源控制箱置于儀器架下部，儀器儀表用電安全方便。并裝有LED燈控制開關。配套固定
l 直流電源：
l 輸出功率1：1.5 V / 3 V / 4.5 V / 5 V / 6 V / 9 V、1A
l 輸出功率：2：5 V / 3.3 V，3A
l 輸出功率3：12 V / 15 V，1A
l 輸出功率4：12 V / 15 V，1A
（三）實訓桌結構：實訓桌規格為1600（長）*700（寬）*1300（高），設有一個抽屜；實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部裝有注塑成型配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于300kg。配備2個抽屜，存放元件及工具。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與儀器架、電源控制箱組成一個完整的實訓屏。
（四）焊錫煙霧凈化機1個：（選配）
雙口滿足每個工位一個，供電電壓AC220V，130W,噪音＜63db,流量250m3/h,3層濾芯。
（五）靠背椅2張：靠背椅采用結實厚鋼管支架，結實耐用，結構符合人體工程學，久坐不累，亞麻布面質感好。
四、儀器儀表配置
（一）數字示波器1臺（選配）
l 技術參數：
1、帶寬：100M， 1G Sa/s的采樣率，雙通道；
2、8寸高清液晶屏，分辨率不小于800*600， 14*10網格顯示，波形顯示細膩，屏幕顯示支持亮度調節；
3、存儲深度（每次采集波形的記錄長度）不低于40M點；
4、具有自動量程功能，改變輸入信號幅度或頻率，無需手動干預，儀器會自動調節到合適量程（并非自動設置功能）。
5、支持小信號測量，在無信號輸出的情況下，示波器本機底噪不超過0.5mV；
6、具有電流測量功能，方便電壓、電流切換測量，電流測量范圍不低于100.0mA/V ~ 1KA/V；
7、最大波形刷新率不低于60000次/秒，支持用trig out輸出測試；
8、支持小信號測量，在無信號輸入的情況下，示波器本機底噪不超過0.4mV；
9、具有USB device，USB host，P/F，LAN等接口；并支持SCPI，Labview通信，支持二次開發，并提供編程手冊。
10、時基精度不低于1ppm，內置6位1ppm精確度頻率計，頻率精度精確到0.01Hz；
11、支持加、減、乘、除、開方、積分、微分、自定義數學運算等運算功能；
12、李沙育波形支持雙屏顯示和三屏顯示兩種模式，三屏顯示可顯示時域波形、李沙育波形以及李沙育波形的相關參數（可顯示頻率、幅度、相位差等參數），并支持XY模式下光標測量。
13、配置不少于峰-峰值、平均值、均方根值、周期均方根值、游標均方根值、頻率、周期、工作周期、最大值、最小值、頂端值、底端值、幅度、過沖、預沖、上升時間、下降時間、相位、正脈沖、負脈寬、正占空比、負占空比、延遲A→B↓ 、延遲A→B↑ 、正脈沖個數、負脈沖個數、上升邊沿個數、下降邊沿個數，F(xiàn)RF、FFR、FRR、FFF、LRR、LRF、LFR、LFF、面積、周期面積等38種自動測量項；
14、具備不少于邊沿、視頻、脈寬、斜率、欠幅、窗口、Timeout、第N邊沿等觸發類型，支持邏輯觸發，總線觸發（I2C、SPI、RS232、CAN）及可選配解碼功能；
15、支持與信號發生器，電源，萬用表組建互聯網實驗室管理；
16、外形尺寸：340mm(長)x177mm(高)x90mm(寬)
（二）數字萬用表（2臺）（選配）
五、技術參數：
1、3 5/6位測量精度
2、直流電壓：0-1000V
3、交流電壓:0-750V
4、直流電流:0-20A
5、交流電流:0-20A
6、電阻:0-60MΩ
7、電容:0-60Mf
8、具有頻率、占空比、溫度等功能。
9、交流帶寬：(20 - 1000) Hz
10、電壓最高可測量1000V
11、支持NCV非接觸電壓感應
12、標配真有效值、自動量程功能
13、外形尺寸(W×H×D)：190 x 90 x56 (mm)
六、配套實訓工具（每臺2套）
l 配備常用工具：剝線鉗1把、尖嘴鉗1把、小十字螺絲刀1把、大十字螺絲刀1把、小一字螺絲刀1把、大一字螺絲刀1把、小鑷子1把、剪刀1把、恒溫電烙鐵及烙鐵架1套、焊錫絲1圈、吸錫器1把。
七、實訓線路板(2套／臺)
1、電子報警器的焊接與調試
2、電子門鈴電路的焊接與調試
3、光控電路的焊接與調試
4、光控電路開關的焊接與調試
5、航標燈的焊接與調試
6、家用臺燈調光電路的焊接與調試
7、排風扇自動啟閉電路的焊接與調試
8、閃光燈的焊接與調試
9、溫控電路的焊接與調試
10、音樂門鈴電路的焊接與調試
11、六管超外差式調頻收音機的焊接與調試
12、LED數字電子鐘的焊接與調試
13、多路搶答器等實訓線路板的焊接與調試

友情提示：

1、貨品驗收：閣下收貨時請檢查電子技術焊接實訓設備的貨品外觀，核實電子技術焊接實訓設備的數量及配件，拒收處于受損狀態的電子技術焊接實訓設備；

2、質保：頂邦將為閣下提供電子技術焊接實訓設備產品說明書內的質保條件和質保期，在質保范圍內提供對電子技術焊接實訓設備的免費維修，超出條件承諾時提供對電子技術焊接實訓設備的有償維修；

3、退換貨：閣下單方面原因?qū)е碌碾娮蛹夹g(shù)焊接實訓設備選型錯誤或電子技術焊接實訓設備購買數量錯誤，造成電子技術焊接實訓設備的退換貨要求，將不被接受；

4、貨期：電子技術焊接實訓設備的發貨期為參考值，如您需要了解電子技術焊接實訓設備的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對電子技術焊接實訓設備有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關電子技術焊接實訓設備的咨詢。
