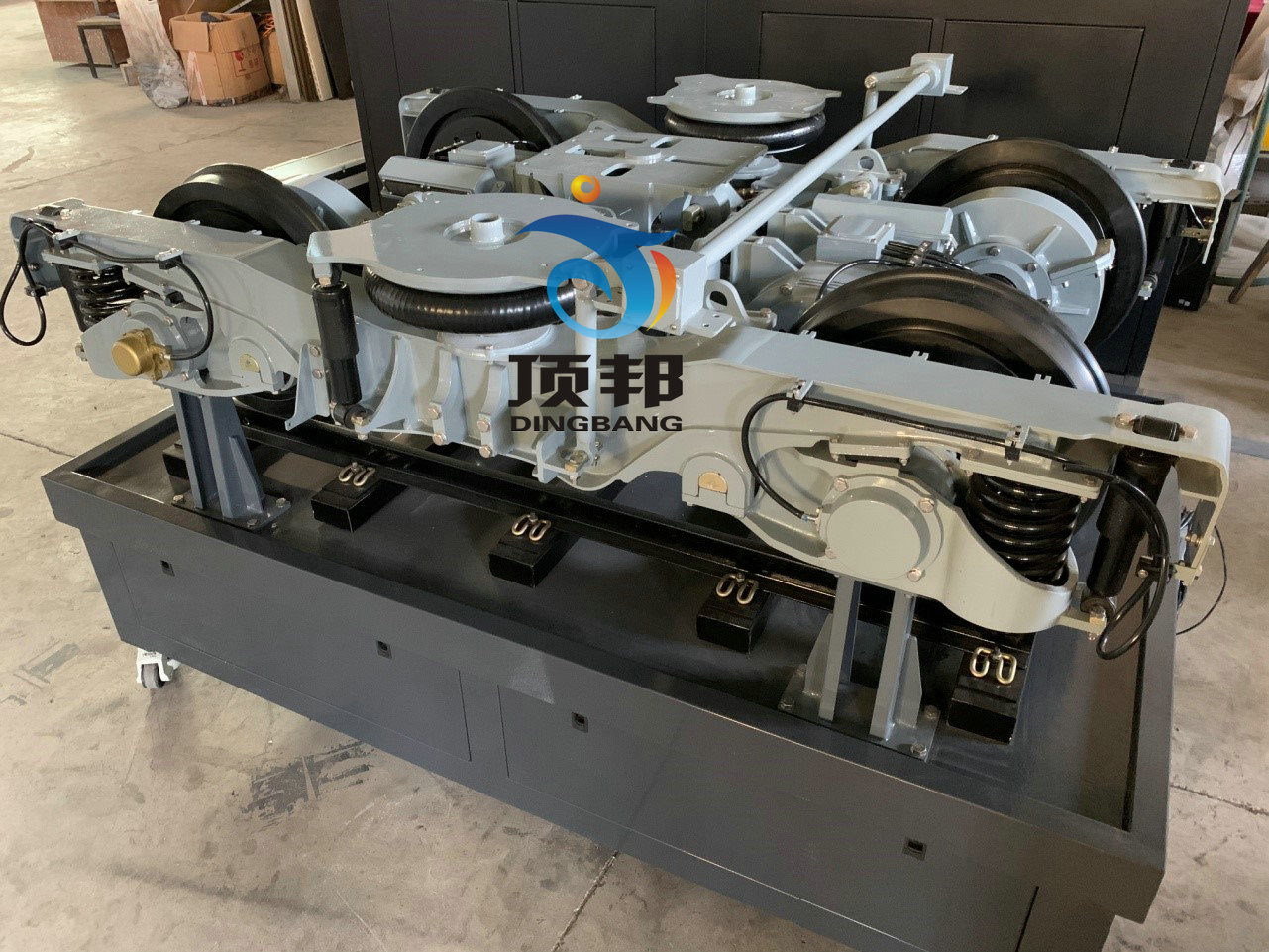

城市軌道交通車輛結構實訓模型設備
[規格型號]: DB-DCZ12
[產品名稱]: 城市軌道交通車輛結構實訓模型設備
[價  格]: 詢價
[產品參數]: 請聯系客服
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:
城市軌道交通車輛結構實訓模型設備
一、設計要求
轉向架實訓設備按照實物轉向架進行1:2高仿制作,包含轉向架構架、輪對軸箱裝置、齒輪箱、二系懸掛裝置、牽引裝置、基礎制動裝置等,放置金屬支架上,轉向架下部配備支撐柱,滿足對轉向架結構及原理的教學。
二、設備組成
設備包含轉向架支撐底座、H型構架、輪對組成、軸箱裝置、一系懸掛、二系懸掛、驅動系統、牽引裝置、抗側滾裝置、基礎制動裝置、空氣管路、轉向架布線及轉向架支架等組成。
三、參數說明
(1)規格:比例1:2,轉向架尺寸為:長*寬*高=1700mm*1100mm*500mm;
(2)材質:主要采用全鋼制作;
(3)外觀及顏色:按照實物進行配色,顏色、外觀與實物地鐵動車轉向架一致;。
四、實訓功能
(1)滿足經常拆裝的需求,轉向架尺寸測量;
(2)可演示剎車制動功能;
(3)表面去毛刺、銳角,光澤度、光滑度應與轉向架一致。強度滿足教學要求;
(4)能正確展示轉向架組成及各個部件的外觀和結構,能夠進行轉向架結構及工作原理的實訓;
(5)風管走向及布置與真實保持一致,能夠展示轉向架風路走向及工作原理;

五、轉向架結構組成
(1)構架
轉向架構架由兩根側梁和橫梁焊接而成的“H”型結構,采用鋼板壓型焊接而成,耐腐蝕性強。
(2)輪對組成
車輪采用整體輪,車輪為直輻板帶制動盤結構。
(3)軸箱裝置
軸箱體采用鑄鋼箱體,底部設計有支撐平面,可實現不落輪鏇削。
軸箱軸承采用成熟可靠的自密封結構整體式滾子軸承。
(4)一系懸掛
一系懸掛裝置采用轉臂結構,由鋼圓彈簧、橡膠墊、轉臂橡膠關節和一系垂向油壓減振器等主要部件組成。一系懸掛的縱向和橫向剛度主要由轉臂橡膠關節提供,垂向剛度主要由鋼圓彈簧提供。
(5)二系懸掛
二系懸掛裝置采用空氣彈簧,空氣彈簧為高柔性的大曲囊空氣彈簧,具有較低垂向剛度和橫向剛度,能適應大的橫向位移,空氣彈簧下部設有緊急橡膠彈簧。
(6)驅動系統
驅動系統包括交流牽引電機、齒輪箱、齒輪箱吊桿和聯軸節等。電機彈性懸掛在構架上,齒輪箱的一端支撐在車軸上,另一端由吊桿吊掛在構架上,在齒輪箱的防脫孔處穿過一根防落銷,以防止齒輪箱掉落。
牽引電機(三相電機380V 1000W)連接齒輪箱帶動輪對轉動及旋轉。
(7)牽引裝置
牽引裝置采用單牽引桿推挽式結構,主要由牽引座、牽引桿組成,牽引桿兩端的橡膠關節實現與車體無磨耗連接。
牽引座一側與構架側梁之間設有一個橫向減振器,整體起吊裝置設在牽引座兩側。
(8)抗側滾裝置
抗側滾裝置主體結構(含扭桿、軸承座以及搖臂)安裝于車體底架上,拉壓桿的下部關節與構架相連。
(9)基礎制動裝置
基礎制動采用輪盤制動,每個轉向架設有4個盤式制動單元;其中兩個帶停放功能,呈對角布置在靠齒輪箱側,制動盤安裝在車輪輻板的兩側。
六、轉向架配套底座支撐裝置
(1)底座采用木材制作,鋁合金包邊,表面光滑無毛刺,可滿足轉向架的安裝承重需要,結構平穩,性能可靠。
(2)支撐柱采用全鋼材質的工字型立柱,堅固耐用,表面噴漆處理,防腐防銹,支撐裝置上部采用螺絲連接在轉向架軸箱底部,底部通過螺絲固定在底座上,保證轉向架旋轉不搖動,平穩受力安全。滿足在支撐裝置上前進、后退及旋轉動作。



友情提示:

1、貨品驗收:閣下收貨時請檢查城市軌道交通車輛結構實訓模型設備的貨品外觀,核實城市軌道交通車輛結構實訓模型設備的數量及配件,拒收處于受損狀態的城市軌道交通車輛結構實訓模型設備;

2、質保:頂邦將為閣下提供城市軌道交通車輛結構實訓模型設備產品說明書內的質保條件和質保期,在質保范圍內提供對城市軌道交通車輛結構實訓模型設備的免費維修,超出條件承諾時提供對城市軌道交通車輛結構實訓模型設備的有償維修;

3、退換貨:閣下單方面原因?qū)е碌某鞘熊壍澜煌ㄜ囕v結構實訓模型設備選型錯誤或城市軌道交通車輛結構實訓模型設備購買數量錯誤,造成城市軌道交通車輛結構實訓模型設備的退換貨要求,將不被接受;

4、貨期:城市軌道交通車輛結構實訓模型設備的發貨期為參考值,如您需要了解城市軌道交通車輛結構實訓模型設備的精確貨期,請與頂邦的銷售人員聯系;

5、如閣下對城市軌道交通車輛結構實訓模型設備有任何疑問,請致電:021-36334717 ,我們將由專業人士為您提供有關城市軌道交通車輛結構實訓模型設備的咨詢。
