輔助電源系統（SIV）是城市軌道車輛的核心部件，將母線直流電壓逆變?yōu)楹泐l恒壓的三相交流電壓（AC380V）和轉化為直流控制電壓，為空調和各種控制器供電。但輔助電源系統的電壓較高、占地面積較大以及重量較重，而且城市軌道車輛涉及安全等諸多因素，學員很難進行實際車輛輔助電源系統實操，一般情況下不允許大量學員進入車輛維修車間。為了解決以上問題，開發了城市軌道車輛輔助電源系統模擬實驗實訓臺。該城市軌道車輛輔助電源系統模擬實驗實訓臺主要包括接地開關子系統、高速斷路器模擬子系統、隔離開關子系統、三相靜止變流器子系統、直流輸出子系統、蓄電池充電子系統、應急電源系統、電池組、加載器、故障設置子系統以及列車管理子系統（與輔助電源系統相關）等組成。利用該裝置可以直觀了解城市軌道車輛輔助電源系統各個組成部分和實現的功能，加深學員對城市軌道車輛輔助電源系統工作原理的認識，完成輔助電源系統正常使用、日常維護、落成實驗以及故障處理等實驗實訓。

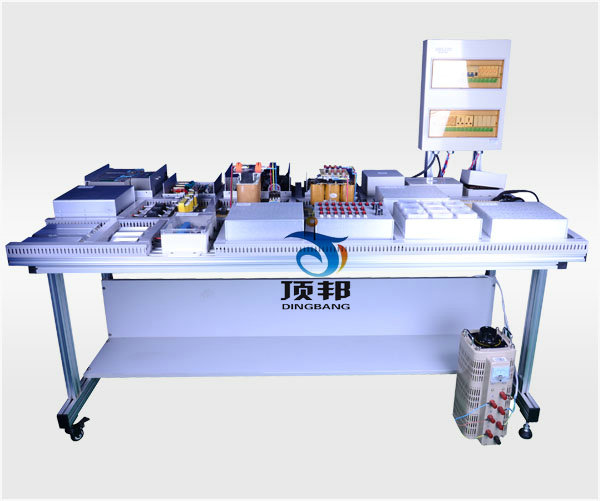

DB-DCZ05 城市軌道車輛輔助電源系統模擬實驗實訓臺
本系統采取小功率輔助電源來模擬實際工況中的大功率輔助電源運行，對所測得數據的分析可用于指導實際工況中的輔助電源特性研究，這也就突破了普通實驗室功率容量的限制，大大降低了模擬系統的制造成本，該裝置可以根據客戶需求為研究人員提供預留開放部分接口，可進一步拓展功能。
一、技術參數：
（1）受流器輸入?yún)��?shù) 額定直流輸入電壓；DC200V；波動：±20%；
（2）逆變器輸出參數 逆變器輸出電壓幅值為：110V；頻率：50Hz；三相不平衡度不超過2%；逆變器輸出電流：10A；
（3）蓄電池參數 12AH，DC48V；
（4） 蓄電池充電器參數 輸入電壓：AV110V，50Hz；輸出參數DC48V±3%；
（5）控制電源參數 輸入電壓：DC48V；輸出電壓：24V；電流：3A；
（6）應急電源參數 輸入電壓：DC200V；輸出電壓：48V
二、實訓項目：
　　學員通過該裝置的實驗實訓可以掌握城市軌道車輛輔助電源系統原理、輔助電源操作規則、輔助電源系統日常維護以及輔助電源系統故障解決方法等，該系統可實現如下實驗實訓內容：
（1）城市軌道車輛輔助電源系統電器認知實訓；
（2）城市軌道車輛布線實訓；
（3）城市軌道車輛試運前輔助電源模擬系統檢查實訓；
（4）無高壓狀態下靜態輔助電源模擬系統實訓；
（5）空載狀態下輔助電源模擬系統實訓；
（6）負載狀態下輔助電源模擬系統實訓；
（7）城市軌道車輛輔助電源擴展供電實訓；
（8）城市軌道車輛輔助電源應急供電子系統實訓；
（9）城市軌道車輛輔助電源系統故障保護實訓。
