電氣動力設備安裝調試技能實訓裝置(初級)
[規格型號]: DBDAZ-07
[產品名稱]: 電氣動力設備安裝調試技能實訓裝置(初級)
[價  格]: 詢價
[產品參數]:
[在線客服]: QQ在線 QQ在線
[微  信]: 13817525788
產品介紹:

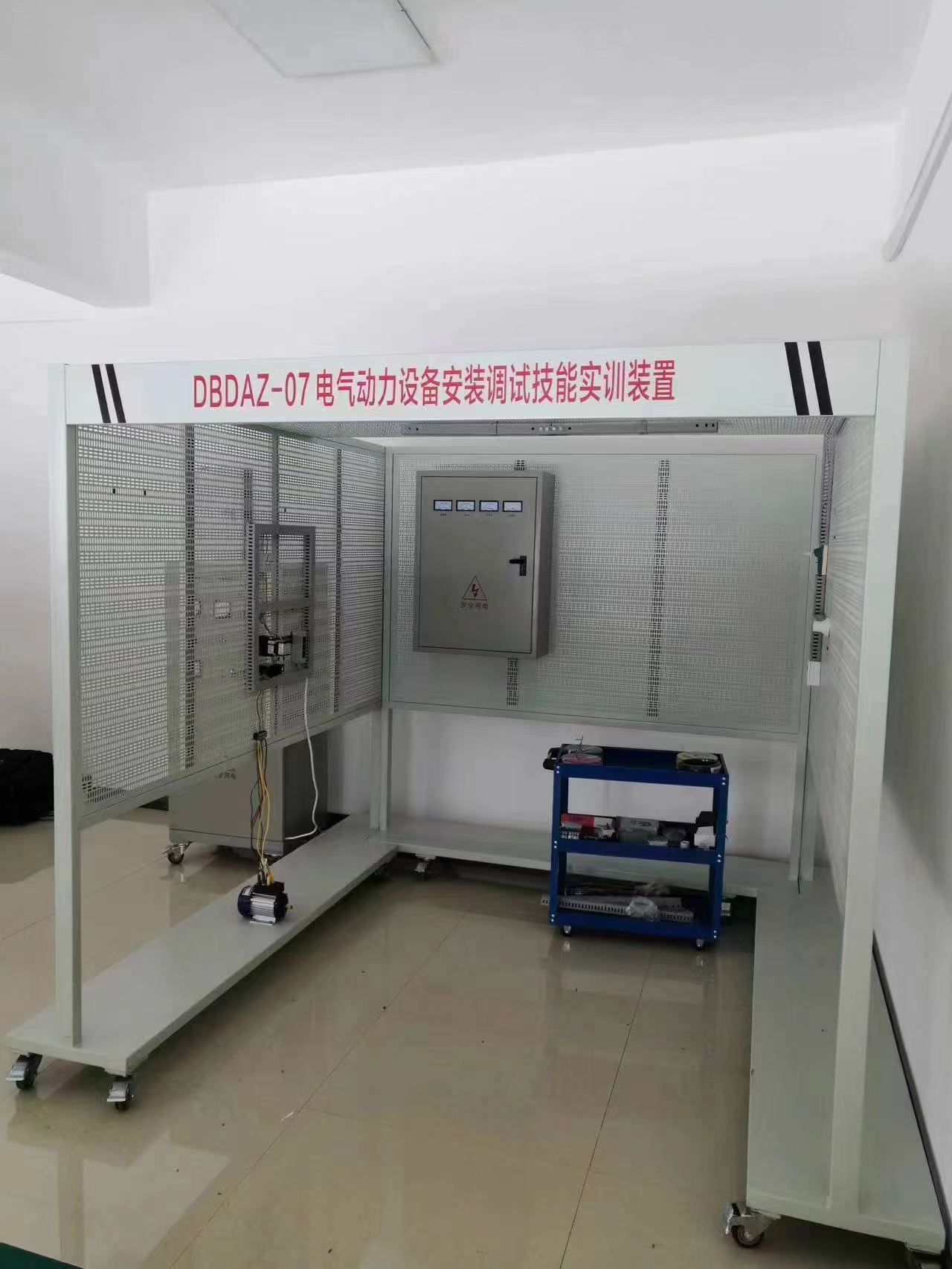

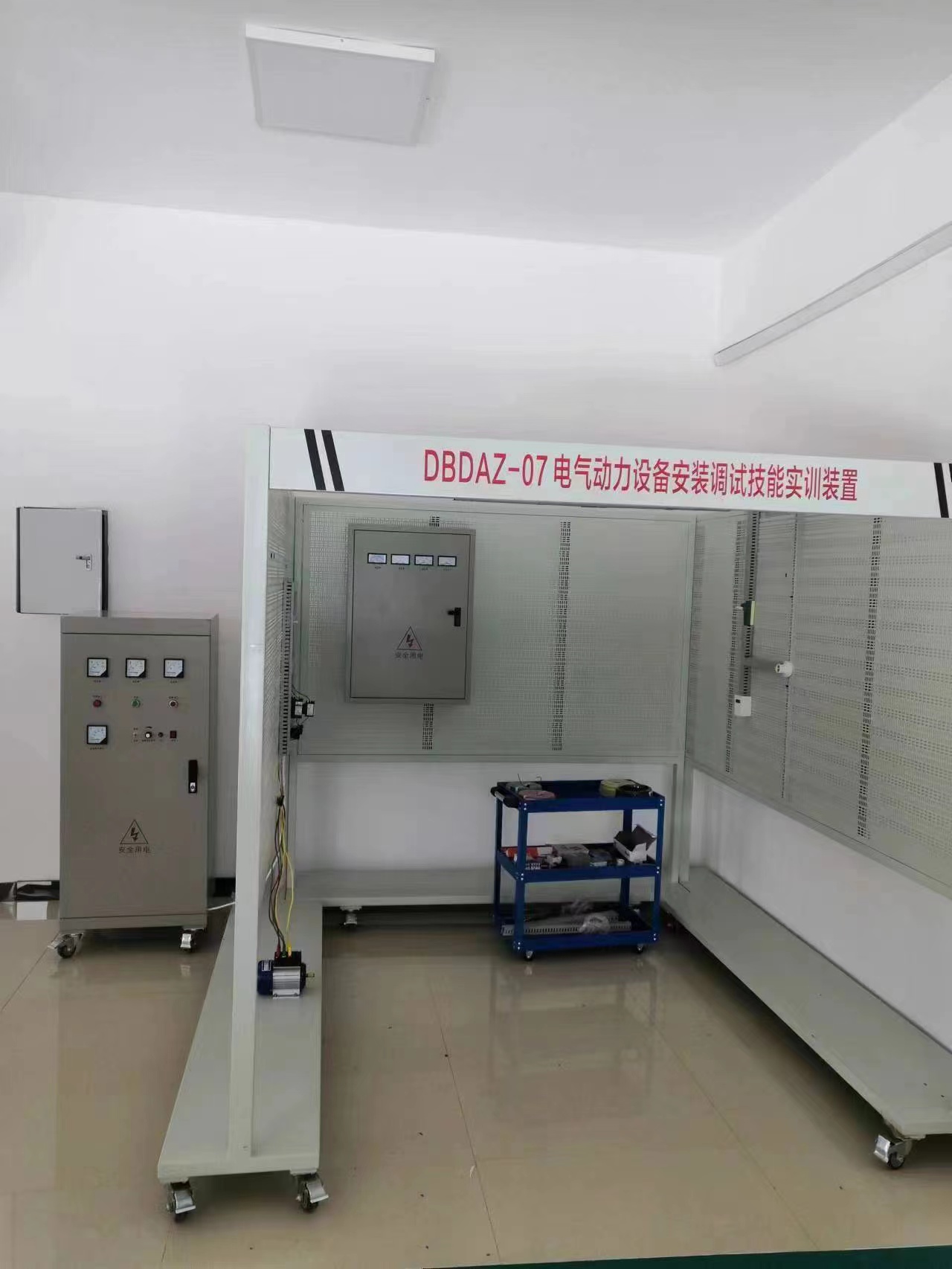

電氣動力設備安裝調試技能實訓裝置
電氣動力設備安裝調試技能實訓裝置

電氣動力設備安裝調試技能實訓裝置
一、 概述
“DBDAZ-07 電氣動力設備安裝調試技能實訓裝置”是根據國家職業資格培訓教材編審委員會編寫的《電氣設備安裝工》相關的技能培訓要求而研制的實訓設備,可完成《電氣設備安裝工(初級)》的電氣設備安裝調試技能實訓,是各職業院校、技工學校、培訓中心等單位對電氣設備安裝工技能培訓的理想設備,同時也是初級電氣設備安裝工技能考核的理想鑒定設備。
二、 特點
該實訓設備在結構上以建筑模型(包含了電纜敷設備管模擬、二次接線及室內布線等典型結構)為基礎,由電纜敷設、小型配電箱安裝、線管布線、電動機的安裝等部分組成,各部分既可獨立實訓,也可組合成系統綜合實訓。
電纜線路施工采用角鋼挑架真實模擬現場電纜施工,包括低壓電纜終端及中間接頭的制作。
三、技術性能
1.輸入電壓:三相四線制380V±10%  50HZ
2.工作環境:環境溫度范圍為-5℃~+40℃  相對濕度<85%(25℃) 海拔<4000
3.容量裝置:<6KVA
4.外形尺寸:2400mm×2400mm×2000mm
四、裝置配備
   1.交直流電源、電氣設備配備
(1)電源部分
三相四線380V市電經漏電保護器、接通總開關,由接觸器通過起、停按鈕進行操作送電。
提供220V(0.5A)勵磁電源及0~250V(3A)連續可調穩壓電樞電源(具有過壓、過流及短路保護功能)各一組,并設有直流數顯電壓表及切換開關。
交流電源輸出端設有過流保護及漏電保護功能。
(2)配備一根1KV低壓電纜線用于電纜敷設實訓,配備一套戶外型電纜終端附件和一套室內型電纜終端附件,用于低壓電纜制作訓練。
(3)配備電纜支架一組,用于電纜敷設訓練。
(4)配備一套小型配電箱用于二次接線布線操作,配電箱上設有一臺電壓表和三只電流表
(5)配備室內布線用線管以及配套彎頭和接線端子用于二次接線操作
(6)配備50W直流電機一臺
(8)配備180W三相鼠籠式異步電動機一臺
(9)配備硬質導線,用于室內布線
(10)配備斷路器、熔斷器、交流接觸器、熱繼電器、按鈕等低壓電器,用于完成電動機控制線路的安裝調試實訓.
(11)配備單相電度表、日光燈套件、白熾燈、開關、觸摸開關、吸頂燈等照明器件。
2.儀器工具
配有電工常用工具2套(含配有電工常用工具2套(含剝線柑、尖嘴柑、
十字螺絲刀、一字螺絲刀、斜口柑、電工刀、小鋼鋸及鋸片等)電烙鐵1把,卷尺1把數字萬用表1只.
五、實訓項目
(一)電纜線路的施工
1.電纜支架的安裝
2.電纜的敷設
3.電纜的戶外式終端制作
4.電纜的戶內終端制作
(二)配電設備的安裝
    1.配電箱的安裝
    2.斷路器的安裝
    3.配電箱的接線
    4.電氣二次接線
5.線管的敷設及布線
(三)電動機的安裝
1.電機的就位安裝
2.電機的首末端判別
3.電機機組的安裝
4.電機控制回路元器件的安裝
5.電機的接線與運行
(四)電動機控制
1.三相異步電動機接觸器點動控制線路
2.三相異步電動機接觸器自鎖控制線路
3.三相異步電動機Y/△自動控制線路
4.接觸器聯鎖的正反轉控制線路
5.按鈕聯鎖的三相異步電動機正反轉控制線路
6.雙重聯鎖的三相異步電動機正反轉控制線路
7.三相異步電動機多地控制
8.工作臺自動往返控制線路
9.三相異步電動機串電阻降壓啟動控制線路
10.三相異步電動機能耗制動控制線路
(四)室內照明
1.兩個開關控制一盞燈線路訓練
2.聲控開關控制白熾電路訓練
3.二地控制一盞燈電路訓練
4.三地控制一盞燈電路訓練
5.日光燈線路接線訓練
6.單相電度表直接安裝接線
7.室內照明電路安裝訓練
 配置清單:

序號 名    稱 型號與規格 數   量
1 單相電度表 DD862-2 1
2 單相閘刀開關 HK8 1
3 拉線開關 4A/250V 1
4 平燈頭(吸頂) 6A/250V 2
5 園形插座 T3-10 1
6 電流互感器 LQG-0.5 1
7 墻壁開關座   2
8 觸摸開關 118-B30 1
9 低壓斷路器 DZ108-20/10 1
10 螺旋式保險盒 RL1-15/3A 3
11 直插式保險盒 RT14-20/2A 2
12 交流接觸器 CJX2-0910 3
13 輔助觸頭 F4-22 3
14 熱繼電器 R16B-20/3 1
15 通電延時時間繼電器 ST3PA-B/380V(0-60S) 1
16 時間繼電器座 PF-083A 1
17 3H鐵殼按鈕   2
18 行程開關 LX9-222 2
19 行程開關 LX9-001 2
20 倒順開關 K03-15 1
21 日光燈管 Y210RR25/10W 1
22 鎮流器 13W 1
23 日光燈座   2
24 大功率電阻   3
25 二極管   1
26 接線端子排 JF5-2.5/5 5
27 G形導軌   1
28 走線槽   2米
29 螺絲   90
30 螺絲刀 十字一字 各2
31 尖嘴鉗   2
32 剝線鉗   2
33 斜口鉗   2
34 電工刀   2
35 電烙鐵 40W 1
36 鋼鋸 含鋸片2片 2
37 卷尺 3M 1
38 鉗形電流表   1
40 數字萬用表   1
41 三相鼠籠異步電動機 380V/Y/△180W 1
42 直流電機 50W 220V 1
43 1.0單股硬線 黃、綠、紅、黑 各1卷
44 AC220V/10KV 量程12KV 6L2 3
45 電樞電源   1
46 電纜支架   1套
47 10KV、400V終端附件   各1套
48 白色線槽 30 2米
49 橋架 50*50 2米
50 11位配電盒 明盒 1
51  三相干式變壓器 3KVA(定制) 1
52 機柜   1
53 網架   1套
54 工具柜   1
