[規格型號]：	DBDAZ-15
[產品名稱]：	電氣安裝與維修實訓設備
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

DBDAZ-15 電氣安裝與維修實訓設備

一、設備概述
電氣安裝與維修實訓設備參照世界技能大賽有關標準，并結合職業學校實訓教學進行設計開發。針對職業學校電氣、自動化、機電等專業技術基礎課實訓要求，結合工廠電氣安裝和室內電氣安裝等維修電工和電氣安裝工實訓鑒定要求，開發的一種通用實訓平臺。適合職業學校培養行業所需，具有實際操作技能和工程施工能力的專業人才和初級管理人員。裝置采用鋼制網孔板和鋁合金型材組成基礎架構，較真實的反映施工現場。配備有專用電源控制柜，施工工具線路與學生實訓操作線路安全分離，控制電路電源的緊急停止及多路安全保護措施使設備具有極高的安全可靠性。
電氣安裝與維修實訓設備包含工業電氣設備安裝架、電源配電箱、照明套件、電氣控制箱、電機及驅動裝置、指令與指示元件、 PLC、變頻器、觸摸屏、線路器材、電工工具、工具移動車、工具柜等。采用開放式、模塊化、多樣化、標準化設計。通過電氣系統的設計、布局安裝、接線、程序設計、調試、運行、故障維修等操作，使學生掌握電氣設備安裝、調試運行、維護等綜合能力。

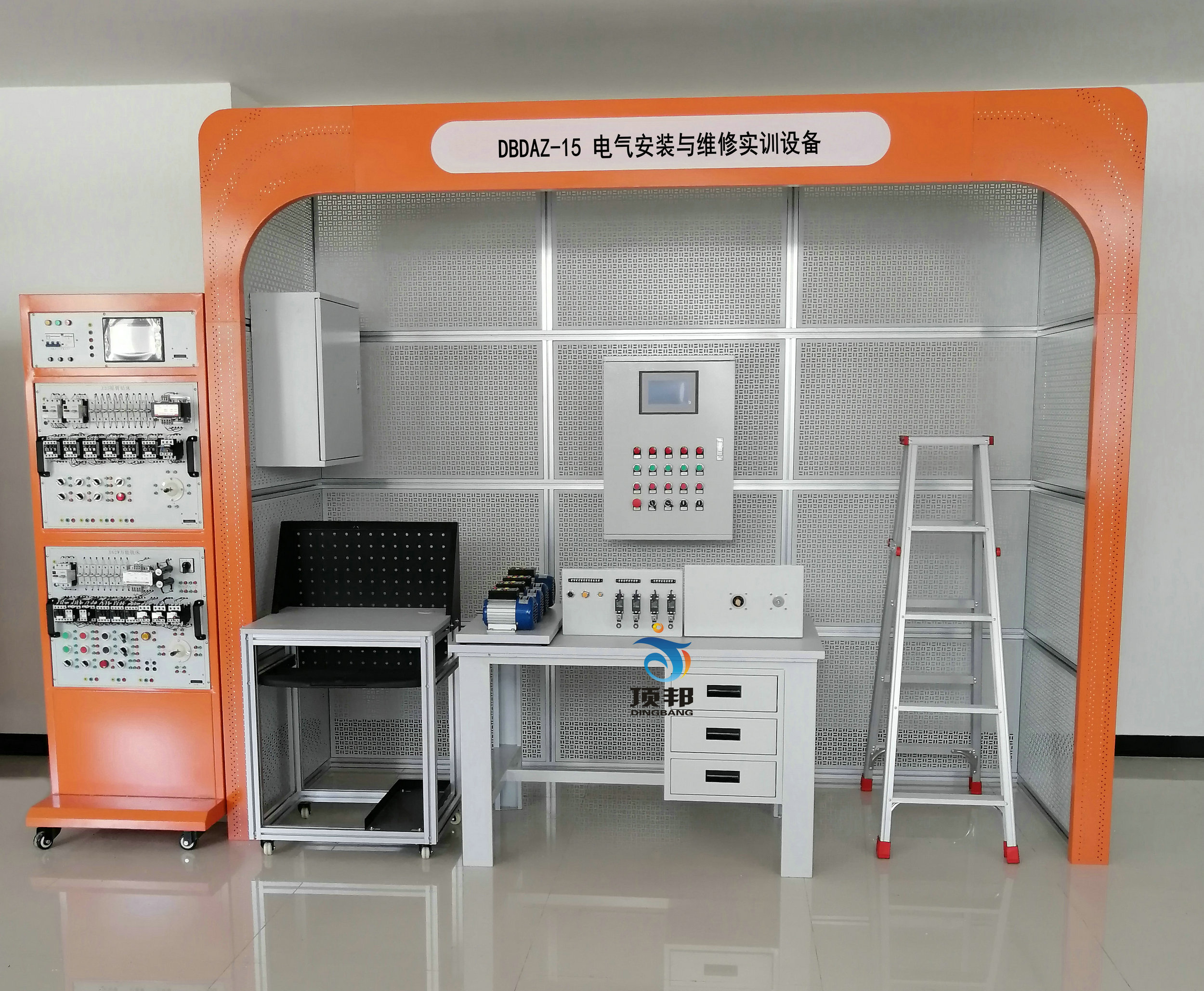

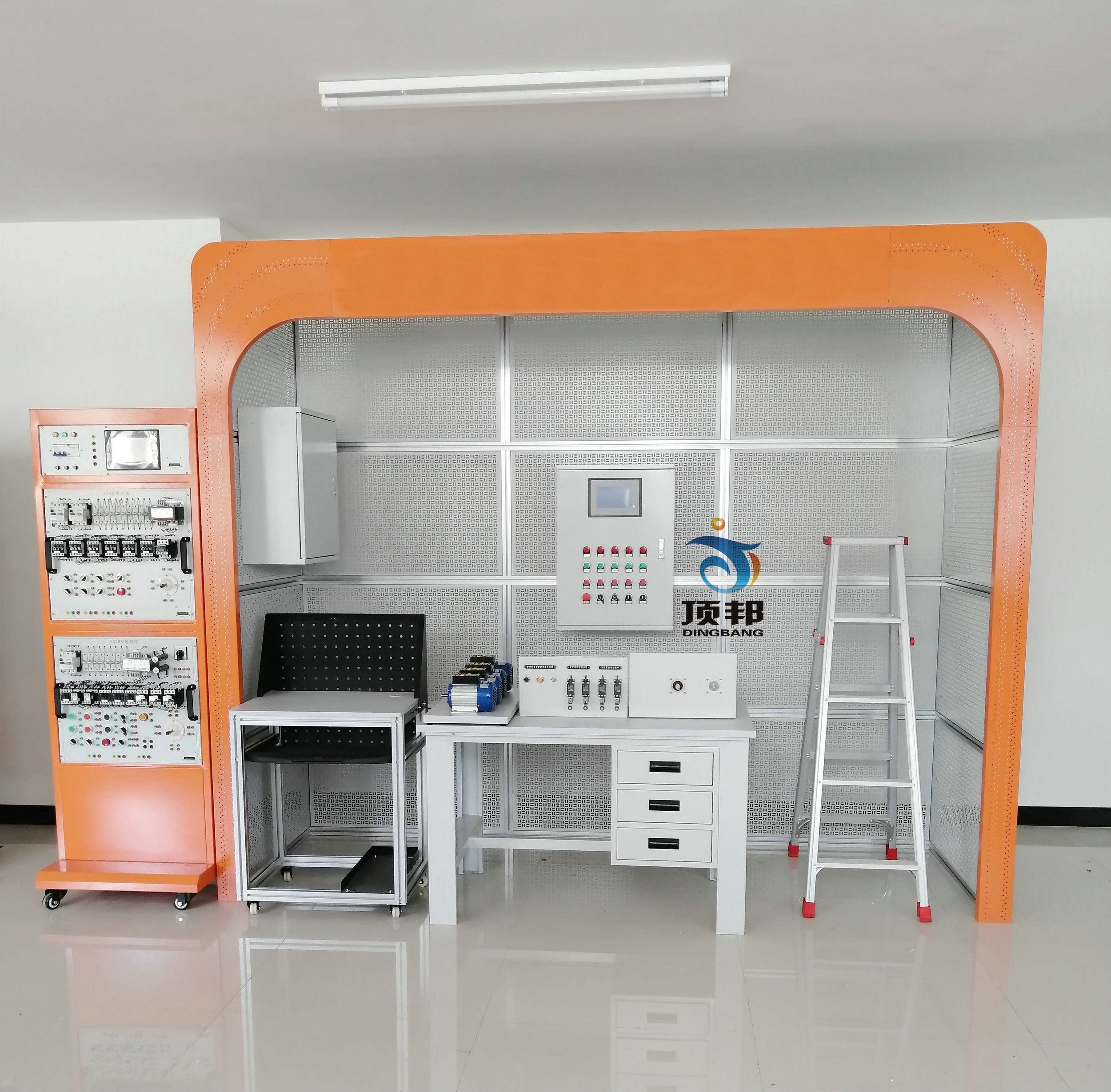

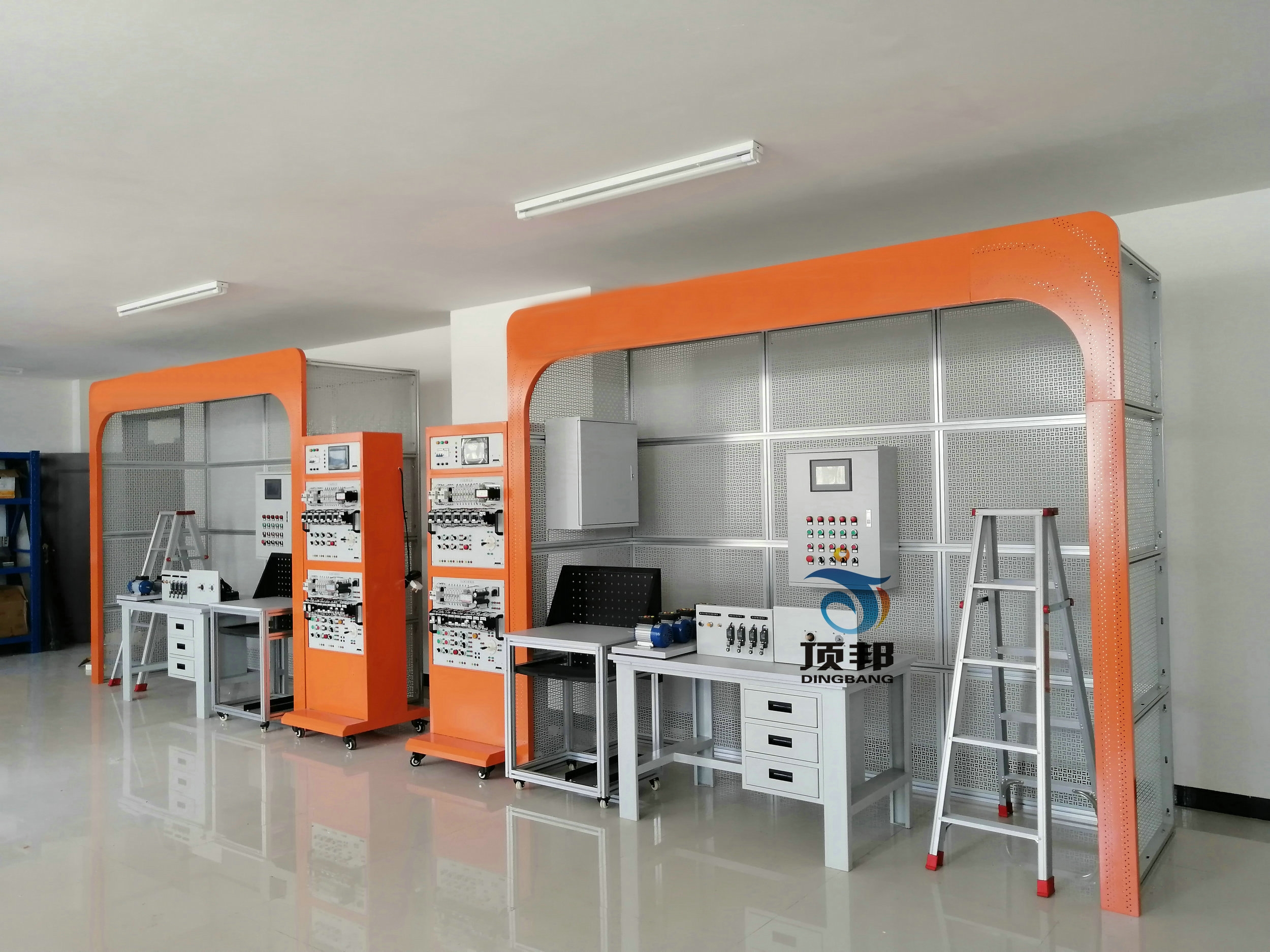

(參考圖)

二、技術參數
工作電源：AC380±10％（三相五線）50Hz
額定功率： 0.8KW
環境溫度：－10℃ ～40 ℃
相對濕度：≤85%
安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護
外形尺寸：L3010×W1000×H2460mm
設備重量：200kg
PLC:主機 FX3U-16MT-ES/A，擴展模塊FX2N-8EYR
變頻器：三菱FR-D740S-0.75K-CHT
伺服電機：交流伺服電機HG-KN23J-S100，驅動器 MR-JE-20A
步進電機：步進電機SL57STH56-2804A，驅動器DM542S
異步電機：三相交流異步電動機180W/380V 6個頭
雙速電機：雙速電機 YSD7124/2 180W/380V
實訓柜：含X62WT68CA6140Z35四種機床電路
三、產品結構
該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。
1、模擬房整體用鋁型材作骨架，中間用網孔板連接，方便安裝各種實訓配件和模塊。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；模擬房上方弧型設計，整體外形美觀大方，
2、實訓柜、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。其中實訓柜內含X62 、T68、CA6140、 Z35四種機床電路和故障設置；裝配桌底部帶抽屜柜，結構穩固實用，外形美觀；模塊架內分多層可拆裝，可存放各種實訓模塊。
3、智能考核單元：采用最新 MCU 技術 RAM 處理芯片的數字化集成電路板與配套無線故障設置控制系統，系統穩定、不易感染病毒。
控制模塊(PC 控制終端或手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊(可插拔型)和RS232 串行通訊接口，可無線組網通訊和 RS232 有線通訊。
手持移動控制終端采用 7 寸高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，可作學生機登錄實訓與考核的操作終端，也可作教師機登錄出題設故的操作終端。

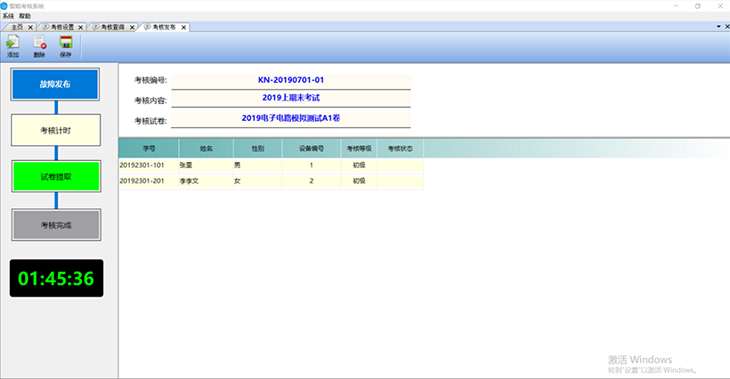

可通過 PC機或平板電腦控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。(注：教師與學員設故與排故界面原理圖與設備面板原理圖完全一致)
可自由設定任意一處有關的各種常見故障，故障類型包括：線路斷路、對地短路、接觸不良，偶發等故障現象。每套驅動模塊可以設置 8 路大電流 5A 的開路故障、16 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共 24 路故障設置�？筛鶕枨髷U展設置 64 路大電流 5A 的開路故障、128 路小電流 2A 的信號通路的開路、不良、偶發、短路等故障，共192 路故障設置。可根據用戶使用要求調整故障設置點的數量和故障設置類型。
所有配備驅動模塊的實訓設備，均可通過內置的專用新型無線數據傳輸模塊無線組網，實現遠程集中管理。
用戶可選擇通過無線或 RS-232 串口通訊與其它實訓設備配套的無線故障設置控制系統組成一個網絡，通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。

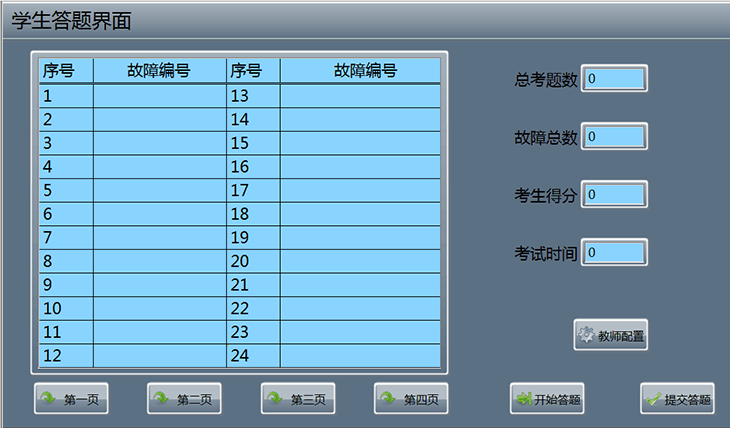

終端界面

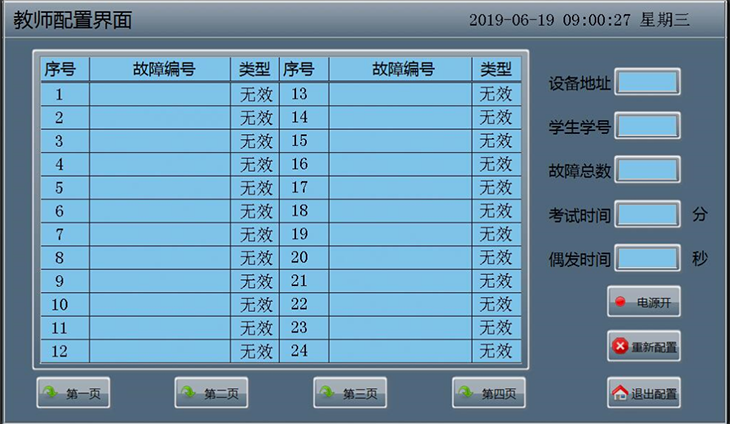

教師端界面
智慧教室綜合測控系統（為了設備穩定性與美觀要求產品為一體機，不接受采用功能模塊拼裝產品）（投標現場演示功能）：
（一）、虛擬示波器所需實現的功能：50MHz 2路波形測量功能；
（二）2路邏輯分析儀功能；
（三）1路任意波形信號發生器輸出；
200MSa/s高速實時采樣，50MHz帶寬，波形測量完全滿足教學實驗要求，波形平滑不失真。
（四）2路PWM脈沖信號發生器：可設置頻率、占空比。
（五）、萬用表功能
1、萬用表的電阻測量功能；
2、萬用表的直流電壓測量功能；
3、萬用表的交流電壓測量功能；
4、萬用表的交流電流測量功能；
（六）、人機界面功能
*1、人機界面顯示所測量的波形，并顯示相應的量測值；
*2、可通過點擊界面按鈕，將所測量的波形插入實驗報告模板中；
*3、學生的實驗報告結果可通過點擊界面按鈕，統一上傳到指定的教師電腦文件夾下；
（七）、實驗室安全監控功能
1、環境參數測量：可同時測量顯示溫濕度、CO2濃度和PM2.5；
2、電氣參數測量：可測量控制臺電壓電流，并計算出功率；
3、過流、過壓、欠壓（閥值可設置）報警跳閘保護；
4、安全防護：實驗室環境安全監控裝置（PM2.5、煙霧、可燃氣體、溫濕度及CO2濃度異常（火警）報警）；
5、節電功能：長期無人實驗時，自動關閉總閘開關，實現安全和節電效果；

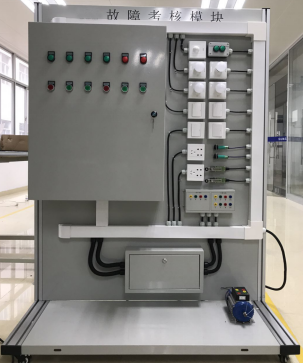

4、故障考核模塊：故障考核模塊采用鋁合金型材作為主框架，安裝板和底座使用鐵板制作，4個腳安裝有輪子，模塊移動方便。模塊具有完整的樓宇中的室內照明電路、窗簾和風扇電機控制電路，故障盒有不少于30個線路故障，可自由設置故障點的數量，故障設置切換方便�？刂凭€路是全開放，在控制線路上進行檢測，實訓接近現實，方便實訓任務教學和學生在實訓中積累方法和經驗，可進行室內照明電路、窗簾和風扇電機控制電路故障分析排除。

（圖片僅供參考、以實際配置為準）
四、電氣安裝與維修實訓設備配置清單

成套產品配置標準
序號	物料名稱	規 格型號	單位	數量	備注
1	主體框架		套	1
2	模塊架	4層貨架	套	1
3	機床電路考核柜		臺	1
4	裝配桌		張	1
5	電腦桌		張	1
6	電源配電箱	500×600×250mm	個	1
7	電氣控制箱	500×700×230mm	個	1
8	傳感器模塊組件		個	1
9	步進電機模塊組件	驅動器DM542S DC24V+電機SL57STH56-2804A	個	1	安裝與一體
10	伺服電機模塊組件	MR-JE-20A+HG-KN23J-S100 含線	套	1	安裝與一體
11	雙速電機模塊		個	1	安裝與一體
12	6頭三相異步電機模塊組件		套	2	安裝與一體
13	產品配件包		套	1	二級配置清單
14	機床考核掛板	X62 、T68、CA6140、 Z35	套	1
15	故障考核模塊		套	1
16	指導書		本	1
17	光盤		盤	1
18	智慧教室綜合測控系統		套	1
19	實訓導線	4mm雙圈 1米黃綠紅黑藍	條	各1
20	實訓導線	4mm雙圈 1頭焊插針 1米黃綠紅黑藍	條	各2
21	實訓導線	4mm雙圈 0.2米黃綠紅	條	各2

產品配件包二級配置清單

電源配電箱部分（裝與配電箱內）
序號	物料名稱	規 格型號	單位	數量	備注
1	塑殼開關	NM1-63S/3200 20A	個	1	環宇
2	三相電度表	DTS7738/1.5(6)A	個	1	上海華立
3	漏電斷路器	DZ47LE-32 3P+N 16A	個	1	環宇
4	漏電斷路器	DZ47LE-32 1P+N 16A	個	2	環宇
5	空氣開關	DZ47-60/C10 2P 10A	個	1	環宇
6	電流互感器	BH-0.66 5/5	個	3
7	接地端子排	2×15mm,5孔，安裝中心孔距92mm	個	1
8	接零端子排	10孔，安裝中心孔距114.7mm	個	1
照明與開關部分
序號	物料名稱	規 格型號	單位	數量	備注
1	吸頂燈	吸頂燈21W圓底盤（配節能燈）	個	1
2	螺口球形燈泡	E27 15W 230V 透明	個	1
3	T3螺旋式電子節能燈	YPZ-220/9-S 220V/9W	個	1
4	LED燈	1.2米 40W	條	1
5	日光燈管	T8/36W	條	1
6	單相電度表	DD862-4 3(6A)	個	1
7	聲控延時開關	86型	個	1
8	一開雙控開關	86型	個	2
9	螺口燈座	E27 86#	個	2
10	電流互感器	BH-0.66 5/5	個	1
11	指針式直流電流表	85C17 5A	個	1
12	指針式交流電壓表	42L6 450V	個	1
13	萬能轉換開關	LW26-20 D0724/3 長信 3檔	個	1
14	一體化日光燈	T5 21W（帶罩）	條	1
15	觸摸延時開關	86型	個	1
16	雙開雙控開關	86型	個	1
17	電源插座	86型 223 10A	個	2
18	電源插座	86型 1*3 16A	個	1
19	電源插座	118E型1位3孔_16A_香檳金	個	1
20	電源插座	118EH_1開5孔_10A_香檳金	個	1
21	底盒	118系列_暗灰色	個	2
22	剩余電流動作斷路器	DZ47LE-32 1P+N 10A	個	1
23	小型斷路器	DZ47-60 1P C16A	個	1
24	小型斷路器	DZ47-60 2P C10A	個	1
25	小型斷路器	DZ47-60 2P C16A	個	1
26	剩余電流動作斷路器	DZ47LE-32 1P+N 16A	個	1
27	插座底盒	86型/明裝	個	3
28	插座底盒	86型/暗裝	個	2
29	空白蓋板	86型蓋板	個	2
30	漏電開關盒	9-12位	個	1
電氣控制部分
序號	物料名稱	規 格型號	單位	數量	備注
1	漏電斷路器	DZ47LE-32 C16A 3P+N	只	1
2	斷路器（空開）	DZ47-60 10A/2P	只	1
3	接觸器	CJX2-0910/220V	只	3
4	輔助觸頭	F4-22	只	3
5	熔斷器	RT28-32 10*38 正泰	只	4
6	熔體	10A 10*38	只	3
7	熔體	2A 10*38	只
8	時間繼電器	ST3P C-A 30S AC220V	只	1
9	熱過載繼電器	JR36-20 0.72A	只	2
10	開關電源	DC24V/6A	只	1
11	線槽	3030	米	2
12	通用導軌	50 孔	米	2
13	信號指示燈	AD16-22DS 220V 紅	只	5
14	按鈕開關	LA38-11BN 22mm 紅色	只	5
15	按鈕開關	LA38-11BN 22mm 綠色	只	5
16	急停按鈕	22mm 紅	只	1
17	旋鈕開關（選擇開關）	2 檔 LA38-11BN 22mm	只	2
18	旋鈕開關（選擇開關）	3 檔 LA38 2常開常用 22mm	只	2
19	觸摸屏	昆侖通泰 TPC7062k	臺	1
20	觸摸屏下載線	USB	條	1
21	PLC主機	FX3U-16MT-ES/A	臺	1
22	PLC下載線	USB-SC09	條	1
23	擴展模塊	FX2N-8EYR	臺	1
24	變頻器	三菱FR-D740S-0.75K-CHT	臺	1
25	接地端子排	2×15mm,5孔，安裝中心孔距92mm	個	1
26	接零端子排	10孔，安裝中心孔距114.7mm	個	1
27	行程開關	YBLX-ME/8104	只	4	安裝與傳感器模塊組件上
28	電容式傳感器	CSB4-18M60-EO-AM	只	1
29	電感式傳感器	GH1-1204NA	只	1
30	光電式傳感器	GH3-N1810NA	只	1
弱電箱模塊
1	信息箱	03系列	個	1
2	電話模塊	A301	塊	1
3	有限電視信號模塊	C301	塊	1
4	開關電源模塊	C301	塊	1
5	無線路由器模塊	C307	塊	1
6	單孔插座面板	A160-1	只	1
7	明盒	86型	只	3
8	有限電視分配器公制F頭	75-5	只	5
9	有限電視線（射頻線）		米	5
10	有限電視插頭		只	2
11	電話機	KX-T433	臺	1
12	UTP非屏蔽三類網線（三類兩對非屏蔽電纜）	D103-2	米	6
13	RJ45雙用工具（模塊壓線工具）	G568	把	1
14	旋轉式剝線器	G601	把	1
15	雙孔插座面板	A160-2	只	1
16	單孔TV面板	A161-1TV	只	1
17	UTP超五類四對非屏蔽電纜（單股）	D135-BL	米	6
18	壓線工具	G110灰	把	1
19	電腦網線電纜測線儀	G468/NS-468AT	個	1
20	電話水晶頭	S901C	只	5
21	水晶頭	BP8C	只	5
22	電話插座模塊	M256	只	2
23	超五類RJ45插座模塊	M245-1白色	只	2
管線材部分
序號	物料名稱	規 格型號	單位	數量	備注
1	線管	Ф25 PVC	米	6
2	管直通	Ф25 PVC	個	5
3	管三通	Ф25 PVC	個	5
4	管彎頭	Ф25 PVC	個	6
5	管夾	Ф25	個	15
6	管接頭（杯疏）	Ф25	個	10
7	PVC 線槽	4 分 39183.7m PVC 2 米	米	10
8	槽角彎	39*19	只	10
9	槽外角	39*19	只	10
10	槽三通	39*19	只	5
11	槽內角	39*19	只	5
12	中小三通	39X19/24X14	只	10
13	線槽異徑直通槽大小接	39X19/24X14	只	5
14	PVC 線槽	24*14	米	10
15	槽三通	24*14	個	4
16	槽式直通橋架	C-A-2-1 100*50	米	4
17	槽式橋架終端封頭	C-FT-A1 100*50	個	3
18	槽式水平彎通	C-A1-2 100*50	個	3
19	槽式垂直左上彎通	C-C11-2 100*50	個	2
20	槽式垂直右上彎通	C-C12-2 100*50	個	2
21	連接片	LQJ-X-30	個	20
22	鍍鋅電線套管	Ф20*1.2	米	8
23	鍍鋅管直通	Ф20	只	5
24	快速杯梳	Ф20*1.2	只	5
25	單邊管碼	Ф20	只	20
26	鍍鋅離墻碼	Ф20	只	20
27	碰焊鐵盒	757540*1.0	只	3
28	騎馬墊	￠16mm	只	20
29	騎馬墊	￠25mm	只	20
30	扎帶	3X100mm	包	2
實訓工具部分
序號	物料名稱	規 格型號	單位	數量	備注
1	平銼刀	6’帶把手	把	1
2	公英制強磁鋼卷尺	5*19MM	把	1
3	高級直咀電工刀	紅木直刀	把	1
4	鋼直尺	300mm	個	1
5	直角尺	250mm	個	1
6	高級鍍鉻活動扳手	8" 200mm	把	1
7	9件加長球頭內六角	9PCS(1.5-10)MM公制	把	1
8	塑柄調節式鋼鋸架	10寸-12寸可調	把	1
9	鋼鋸條	18TPI×12"/300mm	條	3
10	彈簧彎管器	Ф25MM	條	1
11	美式斑馬斜咀鉗	8"	把	1
12	美式斑馬柄尖咀鉗	8"	把	1
13	電子剪	7"	把	1
14	手電鉆	220V/500W正反調速開關	個	1
15	精品外熱式電烙鐵	60W	把	1
16	PVC剪管鉗	Φ25	個	1
17	水平尺	300mm	把	1
18	臺虎鉗	QB100 4寸	臺	1
19	鍍鋅管彎管器	25mm腳踩	個	1
20	穿線器	10米	條	1
21	鉆頭	Ф 3	個	5
22	鉆頭	Ф4.2	個	5
23	木柄雙安全羊角錘	0.5KG	把	1
24	打磨機	GWS6-100	臺	1
25	絕緣兆歐表	500V ZC25B-3	臺	1
26	無色護目鏡		付	1
27	鋁合金人字梯	150CM 5級	個	1

五、實訓項目舉例
1. 電表箱的安裝
2. 配電箱的安裝
3. 日光燈的安裝
4. 白熾燈的安裝
5. 吸頂燈的安裝
6. 節能燈的安裝
7. 高壓鈉燈的安裝
8. PVC管的處理與布置
9. PVC管的穿線
10. 開關與插座的安裝
11. 分線盒的安裝
12. 線路分配設計
13. 施工規范的學習與訓練
14. 安全施工要求學習與訓練
15. 兩地控制一盞燈
16. 線槽布線施工訓練
17. 隔離開關的安裝
18. 配電線路的接線實訓
19. 金屬橋架的組合與安裝實訓；
20. 塑料線槽的敷設實訓；
21. 金屬線管的敷設實訓；
22. 電氣控制箱的安裝
23. 電氣控制電路安裝實訓
24. 三相異步電動機直接起動、停車的控制電路連接；
25. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
26. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
27. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
28. 三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
29. 三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
30. 三相交流異步電動機能耗制動控制電路的連接；
31. 三相交流異步電動機反接制動控制電路的連接；
32. 多臺（3臺及以下）電動機的順序控制電路的連接
33. 電動機的往返行程控制電路的連接；
34. 普通車床控制電路的連接；
35. 三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
36. 兩地控制電路的連接；
37. 按鈕切換的雙速電動機調速控制電路的連接；
38. 時間繼電器切換的雙速電動機調速控制電路的連接；
39. 變頻器面板功能參數設置和操作實訓；
40. 變頻器對電機點動控制、啟�？刂疲�
41. 電機轉速多段控制；
42. 工頻、變頻切換控制；
43. 基于模擬量控制的電機開環調速；
44. 基于面板操作的電機開環調速；
45. 變頻器的保護和報警功能實訓；
46. 基于PLC的變頻器開環調速；
47. PLC控制電機順序啟動；
48. PLC控制三相異步電動機Y-△啟動電路；
49. 觸摸屏的參數設置；
50. 觸摸屏的編程；
51. 觸摸屏、PLC、變頻器的綜合實訓；
52. 兩相混合式步進電機的控制；
53. 交流伺服電機的控制；
54. CA6140車床電路的操作及故障考核實訓；
55. Z35鉆床電路操作及故障考核實訓；
56. X62W萬能銑床電路操作及故障考核實訓；
57. T68鏜床電路操作及故障考核實訓；
