單片機實驗開發裝置
[規格型號]： DB-300NS
[產品名稱]： 單片機實驗開發裝置
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、 產品概述
單片機實驗開發平臺既是參照國家人力資源與社會保障部頒發的《廣電和通信設備電子裝接工》、《廣電和通信設備調試工》、《液晶顯示器件制造工》、《半導體分立器件和集成電路裝調工》等國家職業標準實訓技能要求開發。也是按世界技能競賽標準及要求設計。
單片機實驗開發平臺不僅適用于各類技工院校、職業院校在國家職業資格目錄中電子通信行業相關工種的技能考核鑒定，也可用于電子技術基礎及設計、單片機原理及應用、嵌入式系統及應用等課程的教學實訓、創新設計及國內外各種電子技術技能競賽和應用電子技術專業人才培養。
單片機實驗開發裝置

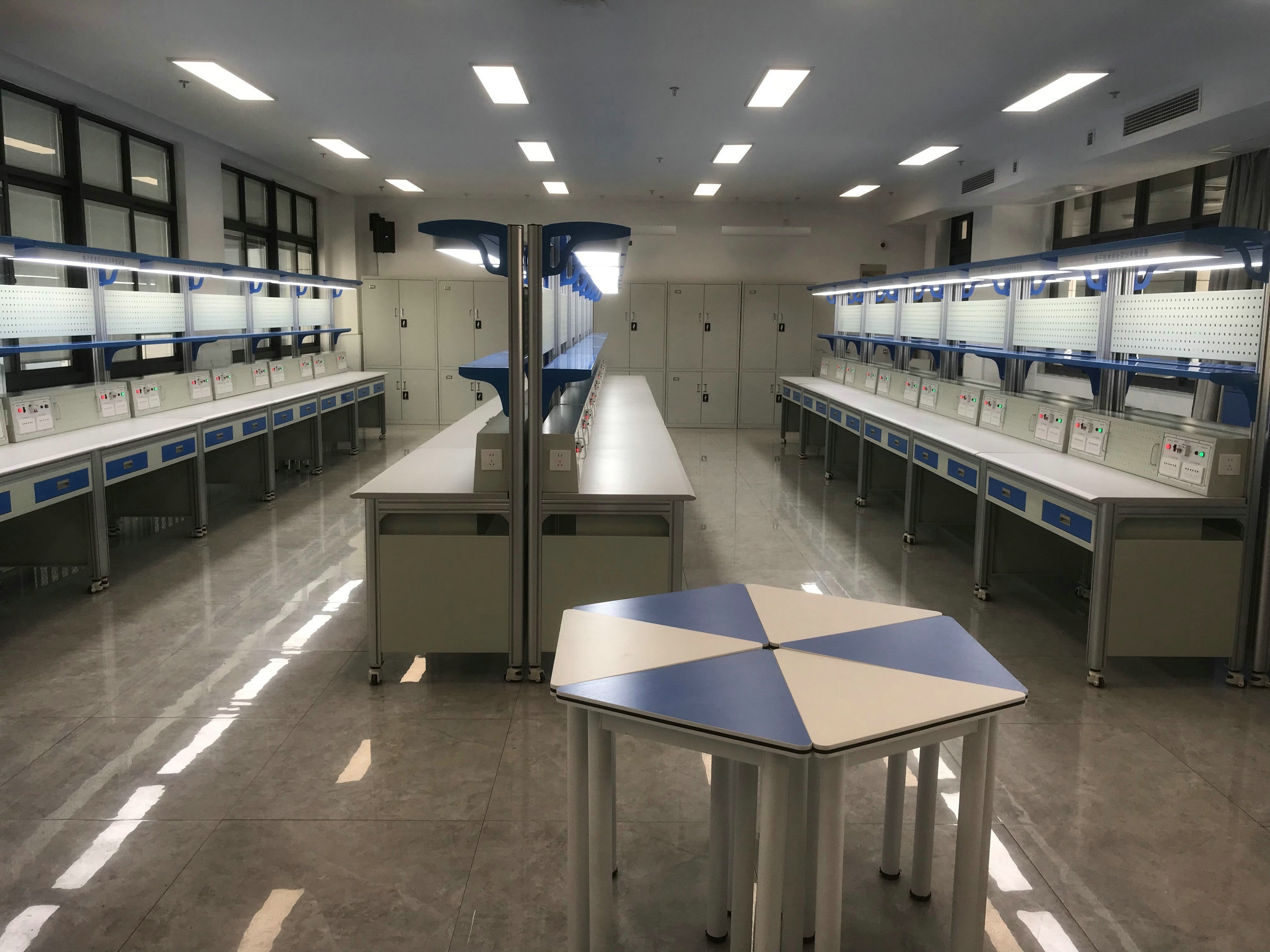

設備現場參考圖
二、 產品功能與結構
單片機實驗開發平臺主要由工作臺、實訓屏、電路實訓模塊等組成。
1. 工作臺：桌身采用優質鋁型材做骨架，整機既堅固耐用，美觀大方。桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。正面設計有兩個滑軌抽屜，可放置實訓工具、導線等。桌面上方有實訓屏、模塊盒安放橫梁、工具網孔板、高檔條形LED照明。
2. 電源屏：由兩路相互獨立、對稱的實驗電源組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容。設有總電源開關、電源指示燈、電源插座，為實訓任務提供電源，具有漏電保護、過流保護、短路保護、接地保護等。由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。中間區域設計有模塊搭建區。

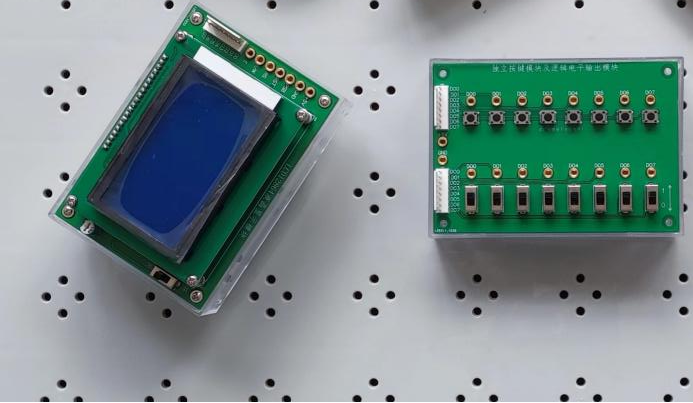

搭建區
設備參考圖，具體以實物為準
三、 參數概覽
1. 工作電源：?jiǎn)蜗嗳� AC220V±5% 50HZ
2. 安全保護：具有接地保護、漏電保護功能，安全性符合相關的國標標準。
3. 額定功率：≤1.5kW
4. 外形尺寸： L1600mm×W1500mm×H1800mm（±30mm）
四、 設備配置清單
序號 配置名稱 規格型號 品牌 單位 數量 備注
1 工作臺 DB-300NS 頂邦 套 1
2 電源屏 DB-300NS 頂邦 套 1
3 編程實訓模塊 DB-300NS 頂邦 套 1



五、 設備詳細清單

序號 設備名稱 詳細參數 備注
1 工作臺 1.結構尺寸：采用鋁型材設計 L1600mm×W1500mm×H1800mm（±30mm）（±30mm）
2.操作臺：尺寸：L1600mm*W700*H1800mm,主體采用6030鋁合金型材材料做骨架，骨架鋁型材表面陽極氧化處理，材料經過機械加工拼裝成型。臺架采用金屬方孔網板裝飾，表面噴彩色環氧塑粉，正面設計有兩個滑軌抽屜，可放置實訓工具、導線等，桌面采用25mm厚高密度纖維板，外貼防火板，PVC截面封邊，桌面具有耐磨、耐熱、耐污、耐火、耐菌、防霉、抗靜電及易清潔等特點。
3.LED燈棚：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，配置創意現代條形LED吸頂燈，飄月臺形狀，科幻感十足。
4.工具網孔掛板：鋼板冷軋鈑金工藝精制而成，表面靜電噴塑，可掛置常用線材、工具、耗材等。
2 電源屏 1.電源盒結構：由箱體和面板組成，采用Q235冷軋鋼板折彎后焊接而成，表面靜電噴塑處理，文字符采用現代UV打印技術處理，使面板標識清晰且經久耐用。
2.由兩路相互獨立、對稱的實驗電源組成，可同時滿足2人在同一實驗臺上完成不同的實驗內容。設有總電源開關和電源指示燈。
3.主要功能器件：含漏電路器、熔斷器、電源指示燈、3*3*3插座、2*2*3插座。
4.中間區域設計有模塊搭建區，可放置PCB模塊。
5.直流電源：USB 5V
3 編程實訓模塊 1.STM32主機模塊
STM32L053CPU編程模塊單片機板
2.C51主機模塊
 51編程模塊單片機板
3.LED 實驗板
RGB三色燈1個，白色燈1個，紅色、黃色、藍色、綠色5mmLED 各4個
4.按鍵模塊
8位獨立式鍵盤,8位開關量輸入
5.數碼管顯示實驗
8位數碼管，使用74HC595驅動
6.4X4鍵盤模塊
16個輕觸開關組成4*4鍵盤
7.16X16點陣顯示模塊
4個8*8點陣構成16*16點陣，74HC595級聯驅動
8.1602液晶顯示模塊
1602液晶屏組成，可采用4位數據傳輸和8位數據傳輸方式，用于顯示16*2個字符。
9.12864點陣圖文液晶顯示模塊
12864液晶屏組成，帶字庫與不帶字庫電路通用，只需換液晶屏，用于顯示漢字與圖形。
10.ST-LINK V2下載器


（一）單片機內部功能實驗：
1、單片機內部定時／計數器實驗（脈沖計數）
2、單片機內部定時／計數器實驗、中斷控制綜合實驗（電腦時鐘）
3、51C單片機串行口實驗
4、SMT32單片機串行口實驗
5、單片機I／O口實驗
6、單片機ISP小系統實驗和看門狗實驗
8、串并轉換（74LS164），擴展2位七段LED實驗
9、并串轉換（74LS165）實驗
10、v／F轉換實驗
（二）51單片機、SMT32單片機常用接口與應用實驗
11、8位8路A／D轉換ADC0809實驗
12、8位1路D／A轉換DAC0832實驗
13、定時／計數器8253A實驗
14、串行通信接口控制電路8251／8250實驗
15、I／O口（74LS273／74LS244）擴展實驗
16、并行口擴展實驗8255／8155
17、地址譯碼（3一8譯碼器74LS138）實驗
18 、8X8 LED點陣實驗
19 、128X64 LCD點陣實驗

友情提示：

1、貨品驗收：閣下收貨時請檢查單片機實驗開發裝置的貨品外觀，核實單片機實驗開發裝置的數量及配件，拒收處于受損狀態的單片機實驗開發裝置；

2、質保：頂邦將為閣下提供單片機實驗開發裝置產品說明書內的質保條件和質保期，在質保范圍內提供對單片機實驗開發裝置的免費維修，超出條件承諾時提供對單片機實驗開發裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌膯纹瑱C(jī)實驗開發裝置選型錯誤或單片機實驗開發裝置購買數量錯誤，造成單片機實驗開發裝置的退換貨要求，將不被接受；

4、貨期：?jiǎn)纹瑱C(jī)實驗開發裝置的發貨期為參考值，如您需要了解單片機實驗開發裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對單片機實驗開發裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關單片機實驗開發裝置的咨詢。
