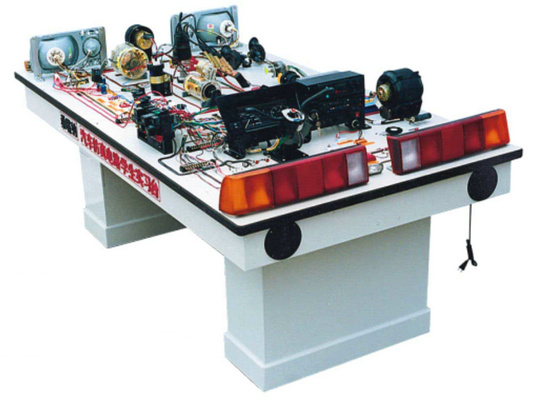

產品簡介：

使用環境：溫度-5℃～40℃；濕度≤80％

汽車型號：桑塔納

工作電壓：220V

頻率：50/60HZ；

功率：350W

實驗臺尺寸：2200MM×1100MM×850MM（長×寬×厚）

產品組成：燈光系統、儀表系統、充電系統、起動系統、電動車窗系統、雨刮系統、中央繼電器保險絲盒、點火系統、音響系統、發動機冷卻系統、OBDⅡ 電腦診斷座等,點火開關、測端子、故障設置盒總成、使用說明書及實驗指導書等等。

產品功能：本實驗臺可使學生了解全車電路電器系統的基本構造及工作原理，通過實物認識各傳感器及執行器的位置及工作原理。

 1、燈光照明系由各實物開關和模擬開關等控制，可設置線路故障。

2、起動充電系可用萬用表檢測各線路接頭電壓及電流，可設置線路故障。

3、發動機點火系可直觀火花塞點火情況，并可設置相應故障。

4儀表信號通過各傳感器采用模擬信號，并可設置相應故障。

5教師可對實驗臺上任何一部件設置故障由學生通過萬用表及專用檢測設備檢測出故障原因后排除故障。
