一、概 述

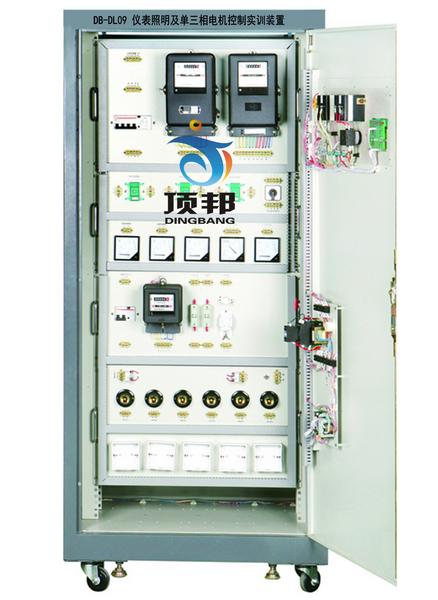

儀表照明及單三相電機控制實訓裝置是按照勞動和社會保障部頒發的“工人等級標準”和“職業技能鑒定”規范要求而設計的，它集培訓、理論、實際操作和考核鑒定為一體的多功能設備。該裝置采用實際應用的配電柜為主體，合理利用柜體的雙面空間，進行合理布局，配置可靠的元器件。它既可用于對電工儀表和照明電路的操作實訓。也可作為初、中、高級電工技能考核設備。
二、特 點
儀表照明及單三相電機控制實訓裝置柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。
三、技術參數
1. 輸入電源：三相四線（或三相五線）～380V±10%　50Hz
2. 工作環境：溫度-10℃～+40℃　相對濕度＜85%（25℃）海拔＜4000m
3. 外形尺寸：800mm×600mm ×1700mm
4. 裝置容量：＜1.5Kva
四、配置清單
柜體配置（雙面）
1、三相電源指示燈6個
2、萬能轉換開關2個
3、電壓表2個
4、啟動、停止、急停按鈕各2個
5、單相五孔插座：提供外接單相AC220V的電源， 2個。
柜內模塊配置（雙面）
1、4P空氣漏電保護開關：額定電壓AC400V，額定電流AC10A，2個
2、2P空氣漏電保護開關：額定電壓AC400V，額定電流AC6A，2個
3、三相四線有功電度表：額定電壓AC380V，額定電流AC10A，最大電流40A，2個
4、單相電度表：額定電壓AC220V，額定電流AC5A，最大電流10A；DD282型，2個。
5、熔斷器：RT18型，熔斷器底座帶指示燈，500V，7個
6、電流互感器：原邊和副邊的比值5:5，精度0.5級；6個
7、交流電壓表：量程0-500V，精度1.5級，2個
8、交流電流表：量程0-5V，精度1.5級，6個
9、萬能轉換開關：額定電壓AC600V，額定電流AC10A，2個
10、指示燈：額定電壓AC220V，額定電流AC2A；6個，分別為黃色、紅色和綠色。
11、三相功率因數表：量程-0.5到0.5，精度1.5級，2個
12、整流器：20W，2個
13、啟輝器：4-60W，2個
14、日光燈管：單端插拔管節能燈，4針，18W，2個
15、白熾燈：額定電壓AC230V，額定功率20W，螺旋式底座，10個
16、明盒：86mm*86mm，12個
17、接線端子排：在每一個明盒的正下方安裝與其對應4片端子排，若干個。
18、人體感應開關 220V 2個
19、聲控式開關 220V 2個
20、觸摸式開關 220V 2個
四、實訓項目
1. 白熾燈電路接線
2. 日光燈電路接線
3. 觸摸開關控制白熾燈電路接線
4. 聲控開關控制白熾燈電路接線
5. 人體感應開關控制白熾燈電路接線
6. 兩地控制一盞燈接線電路
7. 5層樓燈控制接線電路
8. 單相電度表直接接線電路
9. 單相電度表間接接線電路
10. 三相三線電度表直接接線電路
11. 三相三線電度表經電流互感器電路
12. 功率因數表接線電路
13. 電壓表、電流表接線電路
14. 一只電流互感器用于單相回路的控制電路接線
15. 三只電流互感器接成星型接線電路
16. 三只電流互感器接成三角型接線電路
17. 電流互感器與電流表配用接線電路
18. 萬能轉換開關和電壓表測量三相電壓接線
