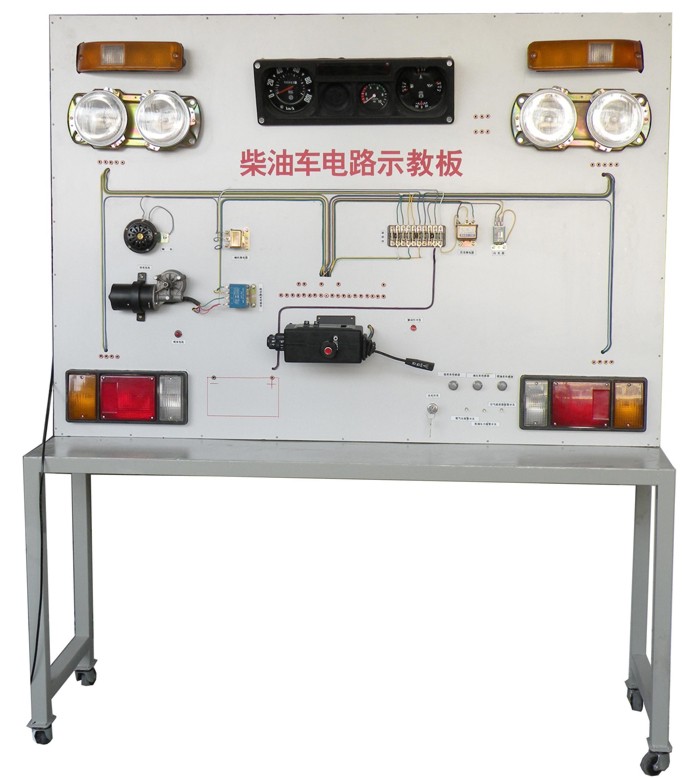

DB-8092 柴油機電路示教板





產品簡介：

使用環境：溫度-5℃～40℃；濕度≤80％

汽車型號：東風

工作電壓：220V

頻率：50/60HZ；

功率：350W

示教板尺寸：1600×1100×200（長×寬×厚）

儲物柜規格：16000×500×700（長×寬×高）

萬向自鎖腳輪臺架活動靈活，便于移動教學；整體臺架采用剛性結構焊接，所用材料冷軋板采用國標標準材料，支撐可靠，表面噴塑處理防腐蝕抗老化，不褪色

控制面板采用純鋁塑板，控制面板上繪有彩色與原車控制系統相一致的直觀電控系統原理圖，并配有使用說明書及實驗指導書等。

產品組成：

產品組成:大燈總成、尾燈總成、各種開關總成、中央繼電器盒、儀表總成、,點火開關、測端子、雨刮系統、智能故障設置盒總成、可移動臺架、使用說明書及實驗指導書等等。

功能特點

本實驗臺可使學生了解燈光儀表系統系統的基本構造及工作原理，通過實物認識各開關及執行器的位置及工作原理。

通過顯而易見的電腦檢測端子，配合萬用表檢測如儀表、執行器的電壓及電阻值。

設置燈光儀表常見故障，通過故障顯示，進行學生故障分析、檢測診斷實訓，培養學生故障分析檢測診斷思維能力

面板上繪有完整的電控系統電路原理圖
