模電數電綜合應用創新實訓考核裝置
[規格型號]： DBK-535
[產品名稱]： 模電數電綜合應用創新實訓考核裝置
[價　　格]： 詢價
[產品參數]： 請聯系客服
[在線客服]： QQ在線 QQ在線
[微　　信]： 13817525788
產品介紹：
一、設備概述
模電數電綜合應用創新實訓考核裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計，畢業設計以及電工、電子產品研制。
電子創新實訓模塊為塑料有機盒及PCB板構成，且包括多個組合模塊，為學生提供了一個進行綜合應用、創新實訓、可充分發揮學生潛能的完全開放的平臺。
二、設備技術指標
1、工作電源：?jiǎn)蜗嗳� AC 220V±10%  50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1300㎜（左右）
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備功能特點
    1、由驗證書本知識，轉向綜合應用書本知識，實驗、實訓安排以培養能力為主線，以技術應用為目標，接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路，各種模塊精心配置，有多個應用組合部件，模塊采用透明塑料有機盒，兼作實物示教，一舉多得。電子創新實訓提供了包括實訓指導書項目所需的單元模塊，還為學生可能進行的創新與探索，配置了較齊全的單元模塊。
3、裝置提供了齊全的各種電源及信號源，以及各種儀表，為學生提供了一個完全開放的，可充分發揮創新潛能的平臺，在此平臺上，可以做電工電子產品線路的安裝調試和排故，還可做技能競賽、課程設計、畢業設計和科技開發；而且模塊維修方便，可放手讓學生操作、試驗，無后顧之憂。
4、本裝置配套電子技術綜合應用創新實訓項目，均經過反復斟酌、精心配置；其中有許多電子產品線路，不僅有利于知識的實際應用，而且可以大大提高學生的學習興趣。
四、本設備各個功能模塊單元功能構成：
裝置由實訓主機箱、儀器架、實驗桌（裝有透明創新實訓模塊固定插板）、移動矮柜、透明創新實訓模塊（配有相應儲存板）、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。
（一）實訓主機箱部分介紹：
實訓主機箱箱體采用鐵質雙層亞光密紋噴塑結構，鋁質面板。左邊是安全控制、交直流電源、信號源、測量電表等；主機箱控制面板左右及頂部配有多組外部?jī)x器交流工作電源插座。
1、控制及交流電源部分
提供單相相固定220V交流電源，設有電流型，電壓型漏電開關，具有告警和復位功能。
2、低壓交流電源模塊
電壓3－24V分七檔可調，分3V，6V，9V，12V，15V，18V，24V輸出，最大輸出電流1.5A，電流表指示， 同時提供雙17V帶中心抽頭變壓器一只。
3、穩流穩壓電源模塊
（1）雙路輸出電壓均為0～30V，由多圈電位器連續調節，具有預設式過流過載保護功能，輸出最大電流為2A，每路電源輸出有0.5級數字電流表、電壓表指示。
（2）.直流電源包括±15V、±12V及±5V電源
★4、智能型直流測量?jī)x表模塊
4.1、智能直流電壓表1只:測量范圍：0-1000V,設置1V/10V/100V/1000V四檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
4.2、智能直流電流表1只：測量范圍：0-5A,設置10mA/500mA/5A三檔量程，六位數碼顯示測量值。儀表采用現代化技術，數碼中文顯示，具備智能化、數字化，上位機通訊功能，通過按鍵能夠?qū)x表進行設置操作,量程手動、自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程自動報警提示及保護等功能。硬件部分整體性強，集成度高，采用表貼工藝制作，工業塑料外殼，面板嵌入安裝，使用穩定，容易更換和升級維護。
★5、DDS功率型函數發生器/頻率計：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸：70×70mm，由高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件組成（非焊接工藝），外形美觀，結構牢固耐用。放置示波器等測試儀器，實驗過程中使用得心應手。
★（三）實訓桌：
外形尺寸為1600（長）*700（寬）*1300（高），實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（壓鑄框架連接構件非焊接工藝，經機加工、拋丸、噴砂，表面靜電噴涂工藝），安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。實訓桌設有二個抽屜，桌面采用不少于25mmE1級實木板材，耐油耐水浸泡不起泡、不開裂、不褪色，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
   實訓桌后面二支桌腳向上延伸，與主機箱、儀表架組成實訓屏。實訓桌整體豪華大氣，功能實用。
（四）學生凳
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
（五）提供電烙鐵，剝線鉗，螺絲刀，尖嘴鉗等常用配套工具1套。
★（六）電子技術創新實訓模塊 (具體可見相應清單列表)
提供一套實訓模塊，可以完成模擬電子技術、數字電子技術和電子綜合應用實訓項目，電力電子技術應用等。實訓模塊面板采用PCB板制作而成，器件和信號接口均已引至板上的專用插座，實訓模塊有四個彈性插腳，與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成，元件盒是組合式透明元件盒，元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成，可根據實訓需要方便地組合成不同的電工電子實訓線路；使實訓具有開放性和創新性，元件盒體由透明有機工程塑料注塑而成，具有示教功能，使使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、表面耐磨損、元件更換容易；面板上標志的元件電路符號采用最新國家標準，具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座，導線裝有彈性插頭可在模塊上面插接，以保證可靠連接進行各種實訓；實訓時可根據實訓內容和技能訓練的需要，方便任意組合實訓線路，以完成不同的實訓項目等。實訓模塊有相應的儲存板，便于存放、管理。。
透明電子創新元件模塊

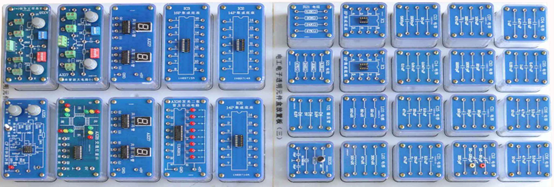

（透明電子創新元件模塊示例圖，140多只透明有機塑料封閉元件盒）
透明電子創新元件模塊

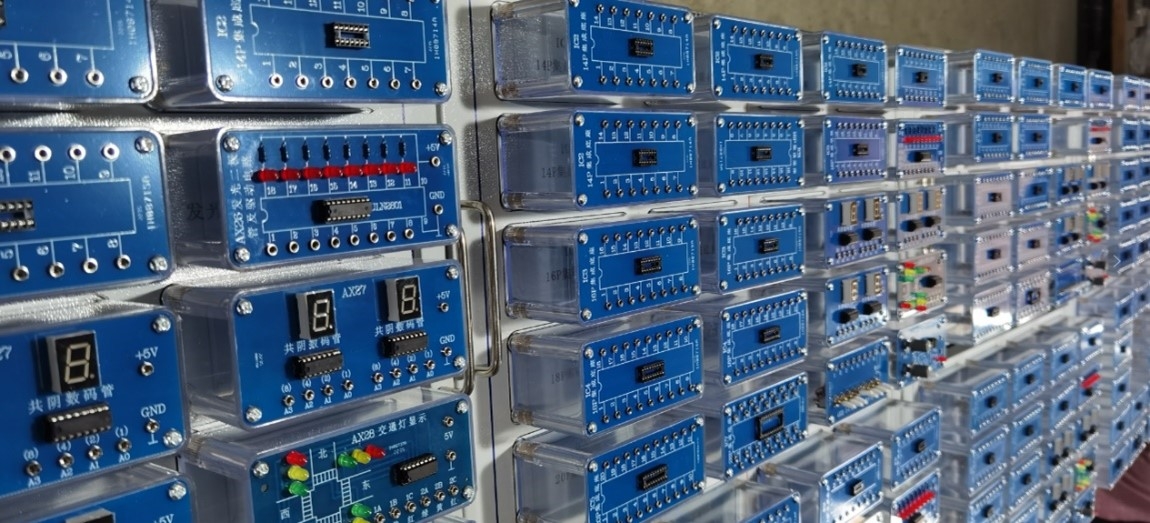

（部分透明有機塑料封閉元件盒正側面圖 ）
五、本設備可以完成的實訓項目
（一）模擬電子技術實訓項目
項目一  常用二極管的性能測試及應用
項目二  雙極晶體管及場效管輸出特性的測定
項目三  單管放大電路的研究
項目四  兩極放大電路及負反饋放大電路的研究
項目五  助聽器電路的調試（電子產品線路）（綜合應用）
項目六  恒流充電電路（場效應管的應用）（電子產品線路）（綜合應用）
項目七  三極管放大電路故障排除
項目八  整流、濾波及穩壓電路的研究
項目九  直流穩壓正、負電源電路的研究
項目十  典型復合互補OTL功率放大電路調試（電子產品線路）（綜合應用）
項目十一  OTL功率放大電路的故障排除
項目十二  LM386集成音響功率放大電路及其應用（電子產品線路）（綜合應用）
項目十三   運算放大器基本運算電路
項目十四   對由運放器組成的積分運算電路、微分運算電路
項目十五   對由運放器組成的電壓比較器傳輸特性的研究
項目十六   氣敏傳感器制作煙霧報警器的制作與調試（電子產品線路）（綜合應用）
項目十七  方波、三角波和鋸齒波發生器電路的研究與測試
項目十八  三角波、方波及正弦波發生器的制作競賽
項目十九  RC（文式橋式）正弦波振蕩器和制作與調試
項目二十  電容三點式LC正弦波發生器
項目二十一 有源濾波電路研究
項目二十二  直流—直流（DC—DC）集成電壓變換電路的應用與調試（電子產品線路）（綜合應用）
項目二十三  恒溫控制電路的制作與調試（競賽項目）（電子產品線路）（綜合應用）
（二）數字電子技術實訓項目
項目一  基本邏輯門電路功能測試
項目二  優先編碼器功能測試
項目三  二進制譯碼器和數據選擇器功能測試
項目四  全加器和超前進位全加器功能測試
項目五  數值比較器功能測試
項目六  七段碼鎖存/譯碼/驅動器功能測試
項目七  各類觸發器功能測試
項目八  雙向移位寄存器功能測試
項目九  二一五一十進制計數器功能測試
項目十  二位十進制計數/譯碼/驅動/顯示電路
項目十一  可逆十進制計數電路功能測試
項目十二  N進制計數電路功能測試
項目十三  555定時器基本應用電路
項目十四  微分型單穩態觸發器
項目十五  集成單穩態觸發器及其應用
項目十六  集成施密特觸發器及其應用
（三）數字/模擬電子技術綜合應用實訓項目
項目十七  聲光控制節能路燈電路（電子產品線路）（綜合應用）
項目十八  8線數據傳輸電路（電子產品線路）（綜合應用）
項目十九  4位環形計數節拍發生器（電子產品線路）（綜合應用）
項目二十  秒脈沖信號發生器（電子產品線路）（綜合應用）
項目二十一  救護車/消防車聲響報警電路（電子產品線路）（綜合應用）
項目二十二  D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
項目二十三  數控變頻三角波—方波發生器
項目二十四  移位寄存器彩燈顯示電路（電子產品線路）（綜合應用）
項目二十五  8位優先編碼器搶答電路（電子產品線路）（綜合應用）
項目二十六  觸摸式密碼電子鎖電路（電子產品線路）（綜合應用）
項目二十七  數字鐘電路（電子產品線路）（綜合應用）
項目二十八  二位十進制計數符合電路（電子產品線路）（綜合應用）
項目二十九  交通燈控制電路（電子產品線路）（綜合應用）
項目三十   升/降階梯波發生器（電子產品線路）（綜合應用）
項目三十一  光電轉換加/減計數電路（電子產品線路）（綜合應用）
（四）、電力電子技術及應用創新實訓項目
項目一 晶閘管的控制特性及它作為固體開關的應用（電子產品電路）（綜合應用項目）
項目二 單結晶體管觸發電路
項目三 晶閘管單相半控橋式整流電路（電阻負載）的調試與分析
項目四 晶閘管單相半控橋式整流電路（電阻電感負載）（反電勢負載）的研究
項目五 IGBT 直流斬波電路的調試與分析（電子產品電路）（綜合應用項目）
項目六 雙向晶閘管單相交流調壓（調光臺燈）電路的制作與調試（電子產品電路）（綜合應用項目）
項目七 功率晶體管（BJT）PWM 控制直流電動機可逆調速電路（電子產品電路）（綜合應用項 目）
六、本設備的配置清單

序號 產品名稱 型號 數量 單位
  1.
 實訓主機箱   1 臺
  1.
 儀器架   1 套
  1.
 實訓桌   1 張
  1.
 儲存柜   1 個
  1.
 鋼制方凳   2 個
  1.
 實訓工具 表一 1 套
  1.
 透明電子實訓模塊 140多個有機透明元件盒，表二 1 套
  1.
 實訓指導書   2 本
  1.
 專用實驗導線   1 套
  1.
 配套教學資源 附件，注：購買15臺以下無此項配置 共1 套
  1.


表一：配套工具清單
序號 名稱 型號/規格 單位 數量
1 烙鐵（帶架） 35W 套 1
2 剝線鉗   把 1
3 尖嘴鉗 6寸 把 1
4 十字螺絲刀   把 1
5 一字螺絲刀   把 1


表二：電子創新有機透明塑料元件盒清單
序號 產品名稱 型號規格 產品代號 單位
1 RJ水泥電阻(5W) 51Ω、100Ω、200Ω R01 1塊
2 RJ金屬膜電阻(2W) 330Ω、470Ω、510Ω R02 1塊
3 RJ金屬膜電阻(2W) 330Ω R03 1塊
510Ω
680Ω
4 RJ金屬膜電阻(2W) 1K R04 1塊
2K
3.3K
5 RJ金屬膜電阻(2W) 3.3K R05 1塊
4.7K
6.8K
6 RJ金屬膜電阻(2W) 10K R06 3塊
22K
47K
7 錳銅絲電阻(3A) 0.1Ω R07 1塊
0.2Ω
0.4Ω
8 RT碳膜電阻(1W) 1Ω R08 1塊
4.7Ω
10Ω
27Ω
9 RT碳膜電阻(1W) 39Ω R09 1塊
47Ω
56Ω
68Ω
10 RJ金屬膜電阻(1W) 100Ω R10 1塊
150Ω
200Ω
300Ω
11 RJ金屬膜電阻(1W) 390Ω R11 1塊
470Ω
560Ω
680Ω
12 RJ金屬膜電阻(1/2 W) 560Ω R12 1塊
820Ω
1K
1K
13 RJ金屬膜電阻( 1/2 W) 1.2K R13 1塊
2K
2.7K
3K
14 RJ金屬膜電阻( 1/2W) 4.7K R14 1塊
5.1K
6.8K
8.2K
15 RJ金屬膜電阻( 1/2W) 10K R15 1塊
15K
27K
33K
16 RJ金屬膜電阻( 1/2W) 51K R16 4塊
56K
62K
68K
17 RJ金屬膜電阻(  1/2W) 100K R17 4塊
270K
390K
470K
18 RJ金屬膜電阻( 1/2W) 820K R18 1塊
1M
2.2M
10M
19 RJ金屬膜電阻(1/2W) 120Ω R19 1塊
180Ω
220Ω
620Ω
20 RJ金屬膜電阻( 1/2W) 1.5K R20 1塊
2.2K
2.7K
3.9K
21 RJ金屬膜電阻( 1/2 W) 6.2K R21 1塊
20K
24K
47K
22 RJ金屬膜電阻( 1/2W) 51K R22 1塊
150K
220K
3M
23 RJ金屬膜電阻( 1/2W) 510K R23 2塊
1.1M
2M
2M
24 CL聚脂膜電容 1000pF C01 2塊
2200 pF
CBB聚丙烯膜電容 3300 pF
25 CBB聚丙烯膜電容 4700 pF C02 2塊
0.01μF
0.022μF
26 CBB聚丙烯膜電容 0.033μF C03 4塊
0.047μF
0.1μF
27 CBB聚丙烯膜電容 0.22μF C04 1塊
0.47μF
1μF
28 CBB聚丙烯膜電容 0.47μF C05 1塊
1μF
0.33μF
29 CD鋁電解電容(50V DC) 3.3μF C06 2塊
4.7μF
10μF
30 CD鋁電解電容(50V DC) 100μF C07 1塊
220μF
470μF
31 CBB聚丙烯膜電容 0.5μF（450V  AC） C08 1塊
1.0μF（450V  AC）
32 CC瓷片電容 20 pF C10 1塊
1500 pF
CBB聚丙烯膜電容 2200 pF
33 CC瓷片電容 20 pF C11 1塊
CBB聚丙烯膜電容 33 pF
100 pF
34 可調電容 10～60 pF C12 1塊
220 pF
20～120 pF
35 CC瓷片電容 20 pF C13 1塊
CL聚脂膜電容 2200 pF
5600 pF
36 CBB聚丙烯膜電容 0.047μF C14 1塊
0.01μF
0.1μF
37 CD鋁電解電容(50V DC) 2.2μF C15 2塊
33μF
47μF
38 WX線繞電位器（WX050） 100(5W)(去蓋) RP1 1塊
39 WH碳膜電位器（WH118） 470(2W)(去蓋) RP2 1塊
40 WH碳膜電位器(WH118) 1K (2W) RP3 1塊
41 WX線繞電位器(WX14-12) 4.7K(1W)(去蓋) RP5 1塊
42 WH碳膜電位器(WH5) 10K (1/2W)(去蓋) RP6 1塊
43 WH碳膜電位器(WH5) 22K(1/2W) RP7 1塊
44 WH碳膜電位器(WH5) 33K(1/2W) RP8 1塊
45 WH碳膜電位器(WH118) 47K (2W) RP9 1塊
46 WH碳膜電位器(WH118) 100K (2W) RP10 1塊
47 WH碳膜電位器(WH118) 470K (2W) RP11 1塊
48 WH碳膜電位器(WH118) 1M (2W) RP12 1塊
49 繞線式電位器（WXD3-12） 1K (2W) RP13 1塊
50 線繞電感 電感L=30mH L01 1塊
51 線繞電感 電感L=100mH L02 1塊
52 色碼電感 22μH L03 1塊
82μH
180μH
53 色碼電感 330μH L05 1塊
柱形電感 47μH
色碼電感 100μH
54 脈沖變壓器（單雙脈沖） KMB-0021 T05 1塊
55 集成底座 8P IC1 2塊
56 集成底座 14P IC2 5塊
57 集成底座 16P IC3 4塊
58 集成底座 18P IC4 2塊
59 集成底座 20P IC5 1塊
60 集成底座 28P IC7 1塊
61 單向擊穿二極管(穩壓管) 1N4728A(3.3V 1W) VS1 1塊
1N4733A (5V 1W)
1N4735A(6.2V 1W)
62 單向擊穿二極管(穩壓管) 1N4738A(8.2V 1W) VS2 1塊
1N4740A(10V 1W)
1N4742A(12V 1W)
63 雙向穩壓管 (1W) 5V VS3 1塊
8.2V
10V
12V
64 整流二極管 1N4007×4 VD1 1塊
65 開關二極管 1N4148×2 VD2 1塊
肖特基二極管 1N5818
1N5819
66 三極管 TIP42C VT1 1塊
BU406
散熱器 ST25×2

67		 三極管 9012 VT2 1塊
TIP41C
散熱器 ST25×1
68 三極管 9013 VT3 1塊
TIP41C
散熱器 ST25×1
69 晶閘管 BT151 VT4 1塊
場效應管 3DJ7
散熱器 ST25×1
70 增強型場效應管 IRF630 (N溝道) VT5 1塊
IRF9620(P溝道)
散熱器 ST25×2
71 IGBT管 10N60×2 VT6 1塊
1N4148×2
散熱器 ST25×2
72 晶閘管電路 （51Ω、0.1μF、BT151、FU）×3 VT7 1塊
散熱器 ST25×3
73 雙向觸發二極管 BD3 VT8 1塊
雙向晶閘管 BT135
散熱器 ST25×1
74 儀表開關 KN32B S1 1塊
75 按鈕開關 AN4 S2 1塊
76 鈕子開關 KNX1×2 S3 1塊
77 白熾燈座   HL1 1塊
78 指示燈 6.3V HL4 1塊
79 熔斷絲   FU 1塊
80 電流表插座   SW 1塊
81 共陰數碼管 0.5吋 BX01 1塊
電阻 300Ω×8個
82 穩壓集成 LM337 BX04 1塊
LM317
散熱器 ST25×2
83 MIC聲電傳感器 CZN-15EN BX05 1塊
石英晶體振蕩器 32.768石英晶體
10MΩ電阻
33 pF電容器×2
84 揚聲器 8Ω BX06 1塊
85 蜂鳴器 TMB12A12 BX07 1塊
LED 5個大（紅）
電阻 100Ω/0.25W
86 氣敏元件 QM-J3 BX08 1塊
87 三極管插座 127-3T BX09 1塊
元件插座
88 元件插座 127-2T×4 BX10 1塊
89 音樂芯片 CF-60 BX11 1塊
紐子開關 KNX1
90 保險絲 FU AX1穩壓管穩壓電路 1塊
二極管 1N4007×4
電容 1000μF /50V
100μF /35V
0.1μF
穩壓管 1N4733 (5.1V)
91 電阻 100Ω/0.25W×2 AX3銅電阻溫度計電路 1塊
39Ω/0.25W
33Ω/0.25W
溫度傳感器 LM35
琺瑯電阻 RX20-10W 20Ω
紐子開關 KNX1×2
電位器 470Ω(WH5)
銅電阻 Cu-50
92 直流數字毫伏表 0～2000mV AX4直流數字毫伏表 1塊
93 保險絲 FU AX5                            直流恒壓源 1塊
二極管 1N4007×4
電容 470μF /50V
100μF /25V
0.01μF
集成 LM7812
散熱器 ST25×1
94 電位器 10K（WH5）×2 AX9運放電路 1塊
二極管 1N4148×2
電容 10μF /35V
集成 OP07
集成底座 8P
95 集成運放 LM358 AX10雙運放電路 1塊
集成底座 8P
96 繼電器 GZR-2 12V AX11繼電器驅動電路 1塊
三極管 9013
二極管 1N4148
97 電容 1000μF/50V×2 AX12
78系列穩壓源		 1塊
0.33μF×2
插座 127-3T
98 電容 1000μF/50V×2 AX13
79系列穩壓源		 1塊
0.33μF×2
插座 127-3T
99 電位器 22K(WH5) AX14
單結晶體管觸發電路		 1塊
單結晶體管 BT33
電阻 2.2K/0.25W
100Ω/0.25W
560Ω/0.25W
三極管 9013
二極管 1N4148Ω×2
100 功放 LM386 AX15功率放大集成電路 1塊
電阻 10Ω/0.25W×2
電容 47nF×2
10μF/35V
100nF
100μF/35V
集成底座 8P
101 集成 MC34063A AX16集成轉換器 1塊
集成底座 8P
102 撥碼開關 紅(5T) 藍(4T) AX17單管放大電路 1塊
電阻 1K/0.25W×2
電位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
103 撥碼開關 紅(5T) 藍(4T) AX18單管放大電路 1塊
電阻 1K/0.25W×2
電位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
104 光電開關 GP1A05HR×2 AX20電動機測速 1塊
磁性電機 385
固定支架 配套
105 鈕子開關 KNX1×2 AX21  0-1置數單刀雙擲開關 1塊
106 集成 CD4011 AX22單脈沖信號 1塊
CD1413
集成底座 14P
16P
電阻 100Ω/0.25W×4
51Ω/0.25W×4
復位開關 AN4×2
LED 紅×2 綠×2
107 電阻 100K/0.25W×10 AX23觸摸式編碼開關 1塊
鈕子開關 KNX1
輕觸開關 （6×6×4.3）×10
108 電阻 51K/0.25W×10 AX24
8421撥碼盤		 1塊
夾板 KAS-3
8421撥碼開關 KAS-3×2
二極管 1N4148×8
109 集成 555 AX25
CP時鐘脈沖源		 2塊
集成底座 8P
電位器 100k(WH5)×2
電阻 10k/0.25W×2
300Ω/0.25W
二極管 1N4007×2
電容 10μF/35V
0.1μF
0.01μF
鈕子開關 KNX1
LED 紅（5個大）
110 電阻 100Ω/0.25W×7 AX26發光二極管及驅動 1塊
集成 62083
集成底座 20P
LED 紅×8
111 集成 CD4511 AX27共陰數碼管 3塊
集成底座 16P
電阻 100Ω/0.25W×14
共陰數碼管 0.5寸×2
112 LED 紅×4  綠×4  黃×4 AX28交通燈電路 1塊
電阻 51Ω/0.25 W×6
集成 MC1413
集成底座 16P
113 指針微安表 100μA   1塊



友情提示：

1、貨品驗收：閣下收貨時請檢查模電數電綜合應用創新實訓考核裝置的貨品外觀，核實模電數電綜合應用創新實訓考核裝置的數量及配件，拒收處于受損狀態的模電數電綜合應用創新實訓考核裝置；

2、質保：頂邦將為閣下提供模電數電綜合應用創新實訓考核裝置產品說明書內的質保條件和質保期，在質保范圍內提供對模電數電綜合應用創新實訓考核裝置的免費維修，超出條件承諾時提供對模電數電綜合應用創新實訓考核裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌哪ｋ姅?shù)電綜合應用創新實訓考核裝置選型錯誤或模電數電綜合應用創新實訓考核裝置購買數量錯誤，造成模電數電綜合應用創新實訓考核裝置的退換貨要求，將不被接受；

4、貨期：模電數電綜合應用創新實訓考核裝置的發貨期為參考值，如您需要了解模電數電綜合應用創新實訓考核裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對模電數電綜合應用創新實訓考核裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關模電數電綜合應用創新實訓考核裝置的咨詢。

找不到想找的產品?請點擊產品導航頁

Copyright © 1998 - 2024 attamo.com All Rights Reserved

滬ICP備10025790號-10 產品列表 | 企業博客

產品列表頁
返回頂部
