| 產品系列 | 發動機實訓臺系列 |
| 型號代號 | DB-SC9DF290Q3 |
| 單價 | 283000元 |
| 項目負責人 | 徐勇 總經理 :13817525788 |
| 交貨周期 | 40天 |

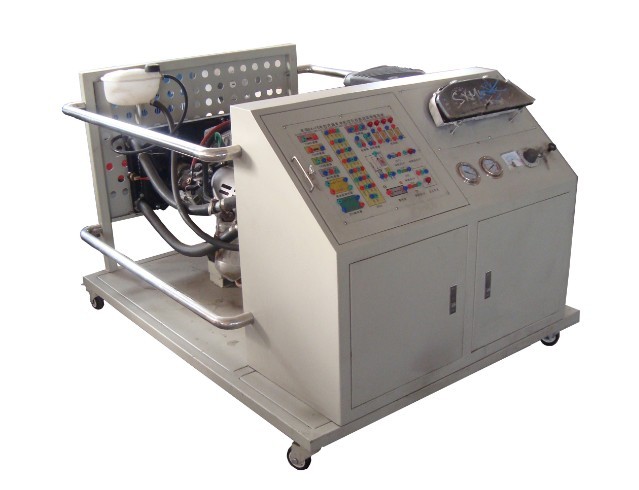

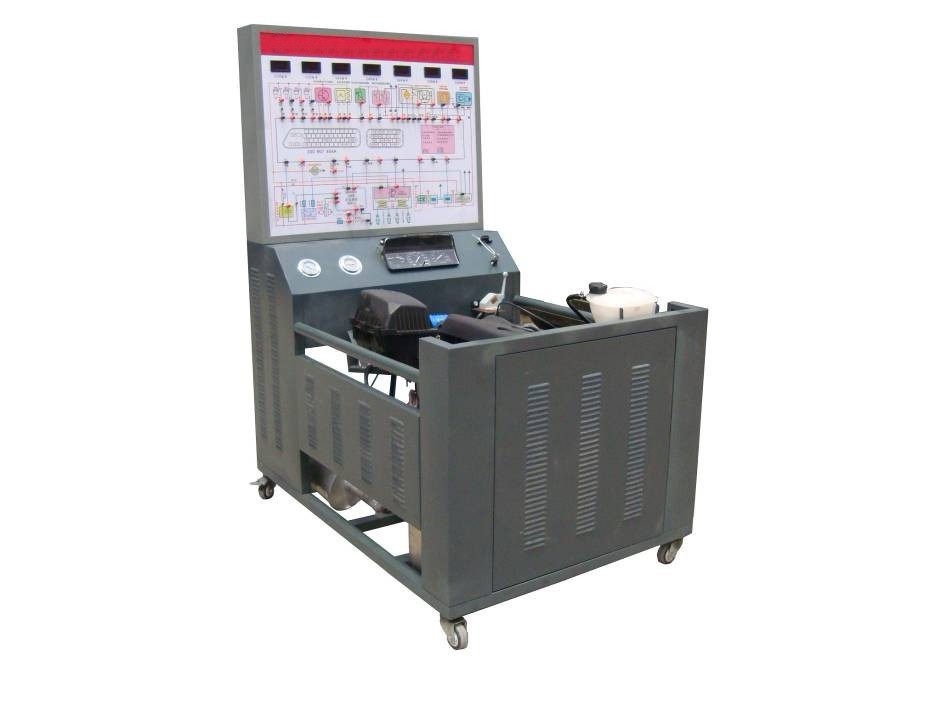

| 設備名稱 | 電控共軌柴油發動機實訓臺 |
| 室外溫度 | -50℃～50℃ |
| 交流電源 | 配套蓄電池的充電機 |
| 工作電源 | 12V/60AH蓄電池 |
| 排污配套 | 實訓場所另配套發動機尾氣排污裝置 |
| 氣壓配套 | 無 |
| 冷卻系統 |
1．冷卻系統液位正常 2．建議用戶使用發動機專用冷卻液 3. 冬天使用發動機專用防凍劑 |
| 油料配套 |
1．柴油發動機專用潤滑油 2．輕柴油 |
| 電解液 |
配套蓄電池使用 定期檢查蓄電池的電解液液位 |
| 序號 | 教學項目 | 項目描述 |
| 一 | 結構與原理認識 |
1．結構與原理認知 2．結構與原理了解 3．配合教學資料使用 |
| 二 | 結構與原理講授 |
1.結構與原理講授 2.配合教學資料使用 |
| 三 | 理論與實踐同步 |
1．結構與原理認知 2．結構與原理了解 3．結構與原理講授 4．理論與實踐同步實際操作 5．傳感器及工作線路檢測 6．執行器及工作線路檢測 7．故障碼及數據流的檢測 8．執行器與傳感器波形的檢測 9.發動機控制單元ECU的檢測 10．配合教學資料使用 11．柴油發動機電控技術 |
| 四 | 演示與觀摩實訓 |
1．演示與觀摩實訓 2．結構與原理了解 3．結構與原理講授 4．配合教學資料使用 |
| 五 | 拆裝與維護實訓 |
1．傳感器的拆裝 2．執行器的拆裝 3．發動機的保養維護 3.1噴油器的更換 3.2空氣濾清器的更換 3.3燃油濾清器的更換 3.4機油濾清器的更換 3.5機油的更換 3.6發電機皮帶的更換與調整 3.6正時皮帶的更換與調整 3.7噴油器測試 4．配合教學資料使用 |
| 六 | 檢測與維修實訓 |
1.傳感器及工作線路檢測與維修 2.執行器及工作線路檢測與維修 3.ECU 各端子檢測與維修 4.執行器與傳感器波形的檢測 5.發動機電控系統及工作線路檢測與維修 6.氣缸壓力的檢測 7.燃油壓力的檢測 8.柴油發動機煙度的檢測 9.噴油正時的檢測 10.柴油發動機燃油噴射系統的檢測與維修 11.進氣控制系統的檢測與維修 12.排放控制系統的檢測與維修 13.故障碼的檢測 14.數據流的檢測 15.ECU的模擬仿真與實際測試 |
| 七 | 故障模擬與考核 |
1.傳感器故障模擬與考核 2.執行器故障模擬與考核 3.電控系統故障模擬與考核 4.ECU線路故障模擬與考核 5.故障模擬與考核數量：1-36個節點（常規） 6.故障模擬與考核類型：①線路開路（常規）；②信號短路；③信號偏離； 7.故障模擬與考核系統，可根據用戶實際使用進行調整。 8.汽車職業技能考核強化實戰訓練 9.汽車職業技能考核-發動機故障診斷與排除等內容專項考核 |
| 八 | 故障診斷與排除 |
1.傳感器故障診斷與排除 2.執行器故障診斷與排除 3.電控系統故障診斷與排除 4.ECU線路故障診斷與排除 5.燃油噴射系統故障診斷與排除 6.進氣控制系統故障診斷與排除 7.排放控制系統故障診斷與排除 8.故障碼故障診斷與排除 9.發動機油電路系統綜合故障診斷與排除 |
| 序號 | 名 稱 | 規格型號 | 單位 | 數量 | 說明 |
| 1 | 原車發動機總成 |
上柴SC9DF290Q3共軌發動機總成，含各種傳感器與執行器等 發動機具體參數見附件 發動機帶保修卡/合格證 |
套 | 1 | 原廠全新件 |
| 2 | 原車發動機控制電腦 | 原車 | 臺 | 1 | 新件 |
| 3 | 檢測控制面板(UV噴繪板/1.5mm冷板) | 裝有各種檢測端子以及彩色原理圖 | 套 | 1 | 全新 |
| 4 | 原車組合儀表 | 原車 | 套 | 1 | 新件 |
| 5 | 原車診斷座 | 原車 | 個 | 1 | 新件 |
| 6 | 點火開關總成 | 原車 | 個 | 1 | 全新 |
| 7 | 蓄電池 | 24V 150AH | 臺 | 1 | 全新 |
| 8 | 電源總開關 | 50A/ 型號JK861 | 個 | 1 | 全新 |
| 9 | 燃油箱 | 30L/1.0mm不銹鋼外殼 | 個 | 1 | 全新 |
| 10 | 燃油量傳感器 | 新件 | 套 | 1 | 全新 |
| 11 | 油門控制裝置 | 新件/電子油門踏板 | 套 | 1 | 全新 |
| 12 | 水箱(含原車保護罩) | 原車 | 套 | 1 | 全新 |
| 13 | 冷卻風扇 | 原車材料 | 個 | 1 | 全新 |
| 14 | 進、排氣管(帶保護罩) | 原車 | 套 | 1 | 全新 |
| 15 | 預熱裝置 | 原車 | 套 | 1 | 全新 |
| 16 | 故障設置和考核系統 | DBCQ-ZN智能化故障設置和考核系統 | 套 | 1 | 全新 |
| 17 | 移動臺架(帶自鎖腳輪) |
臺式：1900×1400×1200mm (長×寬×高) |
臺 | 1 | 全新 |
| 18 | 拓展裝置 | 按拓展功能選配 | 套 | 全新 |
| 實驗指導 | 配套設備使用，包含各單元模塊實驗指導、入門指導、巡回指導、總結指導等環節教學資料。適用于各種教學模式與體系的教學需要。 |
| 教師工作頁 | 配套設備使用 |
| 學生工作頁 | 配套設備使用 |
| 課程同步資料 | 配套設備使用，包含原車維修資料、教學課程同步、教學資料學習平臺等資料。 |
| 設備合格證 | 配套設備使用 |
| 設備保修卡 | 配套設備使用 |
| 設備檢測面板 |
1．鋼性結構焊接 2．冷板：1.5mm 3.一次沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. 5. UV平板高真彩噴繪 |
| 設備面板柜 |
1．鋼性結構焊接 2．冷板：1.5mm 3.一次沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. |
| 設備底座架 |
1．鋼性結構焊接 2．方管：40*40*2.0mm 3. 底板沖壓成形 4．表面采用亞光灰噴塑工藝，厚度0.3mm. |
| 萬向腳輪 |
1．前二只萬向帶鎖止功能腳輪 2．后二只萬向腳輪 3．腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。 4．腳輪：100mm×50mm(直徑×寬度) 5. 腳輪支撐：1.5T |
| 設備外形 | 臺式：1900×1400×1200mm(長×寬×高) |
| 設備顏色 | 亞光灰（用戶可選擇各種顏色） |
友情提示：
1、貨品驗收：閣下收貨時請檢查上柴SC9DF290Q3電控共軌柴油機實驗臺的貨品外觀，核實上柴SC9DF290Q3電控共軌柴油機實驗臺的數量及配件，拒收處于受損狀態的上柴SC9DF290Q3電控共軌柴油機實驗臺；
2、質保：頂邦將為閣下提供上柴SC9DF290Q3電控共軌柴油機實驗臺產品說明書內的質保條件和質保期，在質保范圍內提供對上柴SC9DF290Q3電控共軌柴油機實驗臺的免費維修，超出條件承諾時提供對上柴SC9DF290Q3電控共軌柴油機實驗臺的有償維修；
3、退換貨：閣下單方面原因?qū)е碌纳喜馭C9DF290Q3電控共軌柴油機實驗臺選型錯誤或上柴SC9DF290Q3電控共軌柴油機實驗臺購買數量錯誤，造成上柴SC9DF290Q3電控共軌柴油機實驗臺的退換貨要求，將不被接受；
4、貨期：上柴SC9DF290Q3電控共軌柴油機實驗臺的發貨期為參考值，如您需要了解上柴SC9DF290Q3電控共軌柴油機實驗臺的精確貨期，請與頂邦的銷售人員聯系；
5、如閣下對上柴SC9DF290Q3電控共軌柴油機實驗臺有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關上柴SC9DF290Q3電控共軌柴油機實驗臺的咨詢。
