[規格型號]：	DB-CSY998C
[產品名稱]：	傳感器系統實驗平臺
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

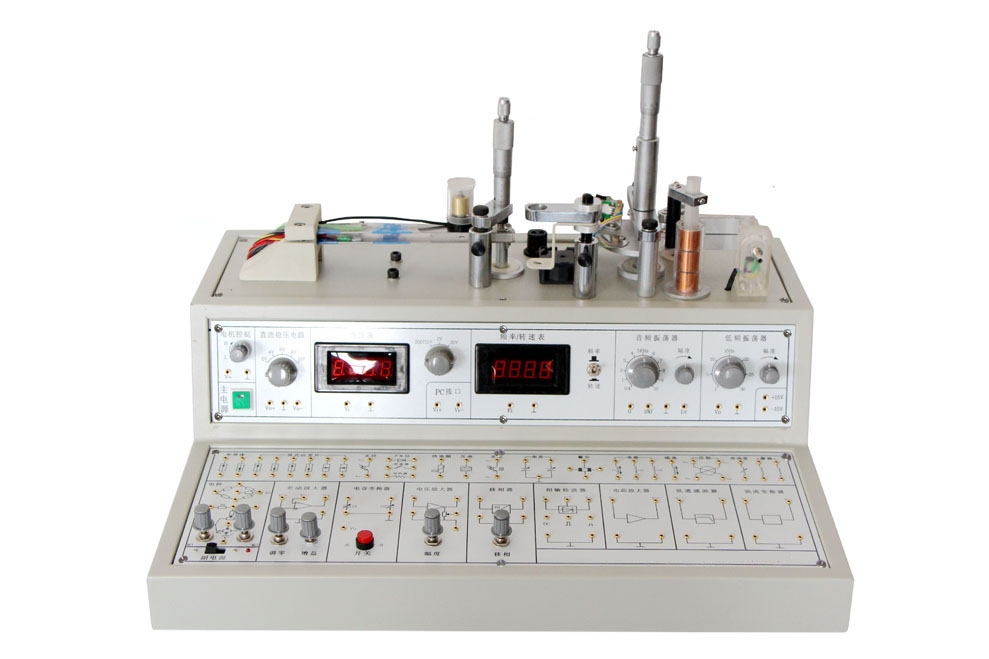

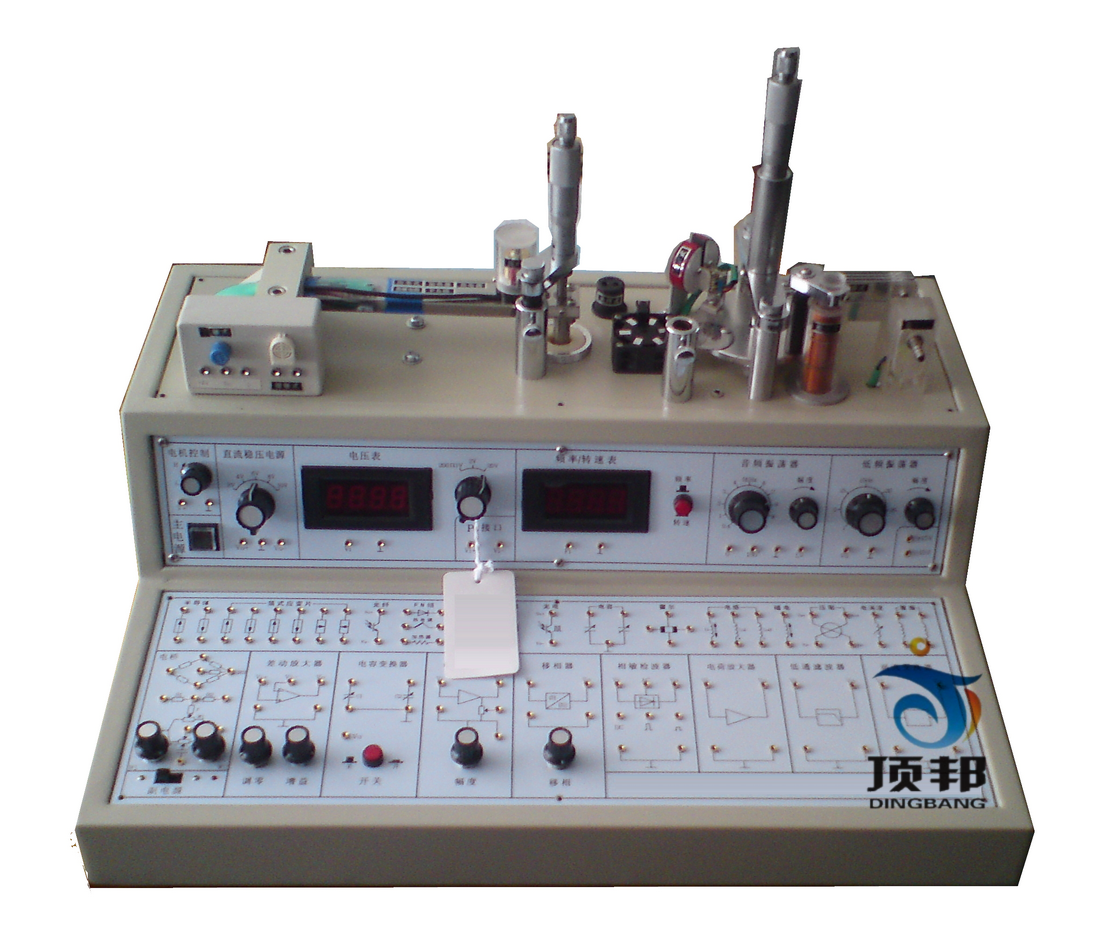

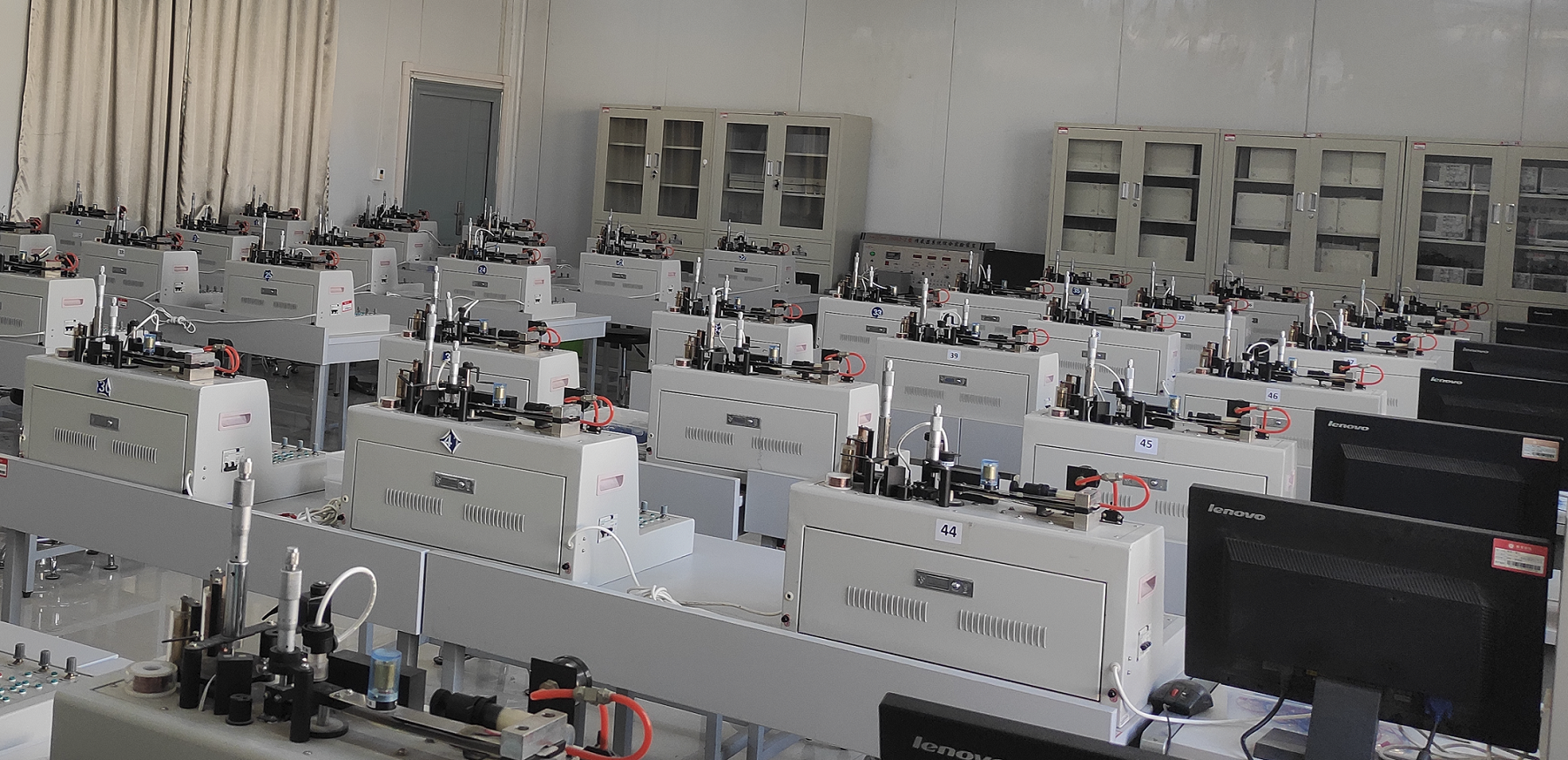

DB-CSY998C 傳感器系統實驗平臺

一、產品簡介

傳感器系統實驗平臺主要由四部分組成：傳感器安裝臺、顯示與激勵源、傳感器符號及引線單元、處理電路單元。
傳感器安裝臺部分：裝有雙平行振動梁（應變片、熱電偶、PN結、熱敏電阻、加熱器、壓電傳感器、梁自由端的磁鋼）、激振線圈、雙平行梁測微頭、光纖傳感器的光電變換座、光纖及探頭小機電、電渦流傳感器及支座、電渦流傳感器引線Φ3.5插孔、霍爾傳感器的二個半圓磁鋼、振動平臺（圓盤）測微頭及支架、振動圓盤（圓盤磁鋼、激振線圈、霍爾片、電渦流檢測片、差動變壓器的可動芯子、電容傳感器的動片組、磁電傳感器的可動芯子）、擴散硅壓阻式傳感器、氣敏傳感器及濕敏元件安裝盒.
傳感器系統實驗平臺顯示及激勵源部分：電機控制單元、主電源、直流穩壓電源（±2V－±10V檔位調節）、F／V數字顯示表（可作為電壓表和頻率表）、動圈毫伏表（5mV-500mV）及調零、音頻振蕩器、低頻振蕩器、±15V不可調穩壓電源。
傳感器系統實驗平臺實驗主面板上傳感器符號單元：所有傳感器（包括激振線圈）的引線都從內部引到這個單元上的相應符號中，實驗時傳感器的輸出信號（包括激勵線圈引入低頻激振器信號）按符號從這個單元插孔引線。
處理電路單元：電橋單元、差動放大器、電容放大器、電壓放大器、移相器、相敏檢波器、電荷放大器、低通濾波器、渦流變換器等單元組成。
實驗儀配上一臺雙線（雙蹤）通用示波器可做幾十種實驗。教師也可以利用傳感器及處理電路開發實驗項目。

二、傳感器安裝部分：
1.二組平行振動梁：平行振動梁為懸臂式結構，一端固定、另一端是自由端，自由端裝有振動圓盤及位于激振線圈中的永久磁鋼，振動圓盤上裝有各類傳感器，利用測微桿和激振信號可完成傳感器的靜態特性和動態特性實驗。一組共振頻率12Hz左右，另一組共振頻率9Hz左右。
2.電加熱器二組：由電熱絲組成，加熱時可獲得高于環境溫度30℃左右的升溫。
3. 測速電機一組:由可調低噪聲高速軸流風機組成，與光電，光纖配合進行測速實驗。
4.光電變換器：由紅外發射、接收管組成
5.傳感器配置：
（1）電阻應變式傳感器：由BHF泊式應變片構成，6片工作片、2片補償片。
（2）霍爾式傳感器: 由JVC公司生產的HZ型線性半導體霍爾片和永久磁鋼構成，信號線性范圍±≥3mm。
（3）電容式傳感器：由兩組定片和一組動片組成的差動變面積電容式傳感器，線性范圍≥±3mm。
（4）電感式傳感器（差動變壓器）傳感器：由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁體氧體，量程±5mm，精度 5%。
（5）電感式傳感器（自感式）傳感器：由一個初級、二個次級線圈繞制而成的透明空心線圈，鐵芯為軟磁體氧體，測量范圍0-10mm。
（6）電渦流位移傳感器: 由多股漆包線繞制的扁平線圈與金屬渦流片組成。直流電阻：1Ω-2Ω，線性工作范圍 lmm，量程：≥3mm，
（7）壓電加速度傳感器：由PZT－5雙壓電晶片和金屬質量塊構成。f≥10KHZ、Q≥20pc/g。靈敏度：100mV/g，測量范圍：±50g工作范圍擴 30KHZ。
（8）磁電式傳感器: 由多股漆包線繞制的線圈和永久磁鋼構成，直流電阻：30Ω-40Ω，靈敏度：0.5V/M/S。
（9）熱電偶傳感器:直流電阻：由兩個銅——康銅（分度號為T）的熱電偶串接而成，自由端是環境溫度。( 標配 ) 標準分度熱電偶量程0～500 ℃，精度 3%
（10）光電式傳感器：透射型紅外光電開關。
（11）光纖傳感器：由半圓分布的多模光纖探頭和紅外線發射、接收電路組成的導光型傳感器，線性范圍≥2mm。
（12）壓力傳感器：擴散硅壓阻式壓力傳感器。
（13）P－N結溫度傳感器：利用半導體P－N結良好的溫度－電壓特性制成的測溫傳感器。
（14）氣敏傳感器：靈敏度：50－5000ppm。介質 MQ3（酒精）
（15）濕敏傳感器:　濕敏傳感器5～95%RH，精度2%。
（16）熱釋電紅外線傳感器：遠紅外式，接收波長5-14μm，靈敏度3300V/W。
（27）三折點線性修正傳感器調理電路模塊：該電路應具備對非線性信號進行明顯有效的三折點線性化修正。折點電壓范圍應達到2V、5V、8V。
6.基礎光學及光電傳感器檢測單元
（1）光敏電阻：硫化鎘(CdS)材料，暗阻≥50MΩ，亮阻≤2KΩ。
（2）硅光電池：光譜響應420～675nm
（3）紅外發光二極管峰值波長940nm，工作電壓10V
（4）光敏二極管峰值波長880nm，工作電壓＜10V, 暗電流≤0.2µA
（5）光敏三極管峰值波長880nm，工作電壓≤10V, 暗電流≤0.3µA
（6）照度計: 照度計探頭紅接+5V，黑接地，藍接照度計表Vi+，Vi-接+5V的地）。
輸出信號是0-1999LX
三、信號源/數據采集/顯示部分：
1.顯示儀表
（1）數字式直流電壓表：3位半顯示，電壓范圍0-2V，0-20V；
頻率/轉速表：4位測量范圍1Hz～9999Hz，1r/min～9999r/min靈敏度≥50mV。
數字式直流電源表:4位半電流表，電流范圍0-200mA；
2.兩套振蕩器：
（1）音頻振蕩器： 0.4KHz — 10KHz輸出連續可調，Vp-p =20V， 180°、0°反相輸出，Lv端最大功率輸出電流0.5A。
（2）低頻振蕩器： 1-30HZ輸出連續可調，Vp-p=20V，最大輸出電流0.5A，Li端可提供用做電流放大器。
3.7種穩壓電源：(A).直流±15V電源，主要提供整機工作電源和溫度實驗時的加熱電源，最大激勵電流1.5A。(B)±2V、±4V、±6V、±8V、±10V分五檔可調輸出直流穩壓電源，最大輸出電流1.5A。主要提供傳感器的直流激勵源。
4.直流恒流源：輸出0-20mA可調，最大輸出電壓28V。
5、計算機數據采集與軟件：數據采集卡：十二位A/D轉換，采樣速度125-10萬次/秒，采樣速度可控制，分單次采樣、定時采樣與連續采樣（低頻慢掃描示波器功能），標準RS-232/USB接口。
6、處理軟件：具有良好的計算機顯示界面與方便實用處理軟件，實驗項目的選擇與編輯、數據采集、數據處理、圖形分析與比較、文件輸出打印。
四、實驗處理電路
1、電橋平衡網絡：用于組成測試電橋，要求提供組橋插座，標準電阻和交、直流平衡電位器。
2、差動放大器：通頻帶0—10KHz，可接成同相、反相增益為1—100倍的交/直流放大器。
3、電容變換器（放大器）：由高頻振蕩器，放大器和雙T電橋組成的信號處理電路。
4、電壓放大器：增益約為5倍的同相輸入放大器，通頻帶0—70KHz。移相器：增益為1，移相范圍≥±40°（與fi有關）。
5、相敏檢波器：由整形電路與電子開關構成的檢波電路。可檢波電壓頻率0-10KHz，允許最大輸入電壓10Vp-p。
6、電荷放大器：電容反饋型放大器，用于放大/轉換壓電傳感器的電荷輸出信號。
7、低通濾波器：由50Hz陷波器和RC濾波器組成，轉折頻率35Hz左右。
8、電渦流變換器：由變頻調幅變換電路，檢波器、跟隨器組成，傳感器是振蕩電路中的一個電感元件。輸出電壓范圍：直流0-8V（探頭離開被測物）。
五、可完成的實驗內容
1、金屬箔式應變片性能—單臂電橋；
2、金屬箔式應變片：?jiǎn)伪邸霕�、全橋比較；
3、金屬箔式應變的溫度效應及補嘗；
4、熱電偶的原理及分度表的應用；
5、移相器實驗；
6、相敏檢波器實驗；
7、金屬箔式應變片—交流全橋；
8、激勵頻率對交流全橋的影響；
9、交流全橋的應用—振幅測量之一；
10、交流全橋的應用—電子秤之一；
11、差動變壓器（互感式）的性能；
12、差動變壓器（互感式）零點殘余電壓的補嘗；
13、差動變壓器（互感式）的標定；
14、差動變壓器（互感式）的應用—振幅測量之二；
15、差動變壓器（互感式）的應用—電子秤之二；
16、差動螺管式（自感式）傳感器的靜態位移性能；
17、差動螺管式（自感式）傳感器的振幅測量；
18、激勵頻率對差動螺管式傳感器的影響；
19、電渦流傳感器的靜態標定；
20、被測體材料對電渦流傳感器特性的影響；
21、電渦流傳感器的應用—振幅測量之三；
22、電渦流傳感器的應用—電子秤之三；
23、霍爾式傳感器的直流激勵特性；
24、霍爾傳感器的應用—電子秤之四；
25、霍爾式傳感器的交流激勵特性；
26、霍爾式傳感器的應用—振幅測量之四；
27、磁電式傳感器的性能；
28、壓電傳感器的動態響應實驗；
29、壓電傳感器引線電容對電壓放大器的影響、電荷放大器；
30、差動變面積式電容傳感器的靜態特性；
31、差動變面積式電容傳感器的動態特性；
32、雙平行梁的動態特性—正弦穩態響應；
33、綜合傳感器組成—平力衡式傳感器系統；
34、半導體擴散硅壓阻式壓力傳感器實驗；
35、光纖位移傳感器靜態實驗；
36、光纖位移傳感器的動態實驗（一）；
37、光纖位移傳感器的動態實驗（二）；
38、PN結溫度傳感器測溫實驗；
39、熱敏電阻演示實驗；
40、氣敏傳感器（MQ3）實驗；
41、濕敏電阻（RH）實驗；
42、熱釋電傳感器；
43、光電開關的轉速測量實驗；
44、硅光電池；
45、光敏電阻；
46、光敏二極管。
六、其他要求：
提供配套實訓視頻播放軟件視頻，實驗內容（詳見實驗項目要求）視頻具備反復觀看、暫停等功能，配套語言真人講解，便于學校教學，直觀，學生易學易懂。提供傳感器實驗指導書、實驗連接導線、數據采集連接線、數據采集處理軟件、實驗導線及配件（配件清單需滿足實驗要求）。
