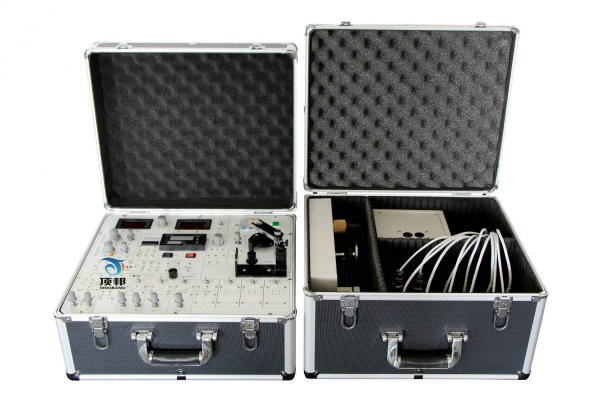

DB-XS01 傳感器綜合實驗箱

一、產品簡介
　DB-XS01傳感器綜合實驗箱是在本公司多年生產傳感技術教學實驗儀器的基礎上，根據各院校實驗室的實際情況，為適應不同類別、不同層次的專業需要，最新主推的手提式傳感器綜合實驗箱。

   DB-XS01傳感器綜合實驗箱主要用于各大、中專院校開設的“傳感器原理”“自動檢測技術”“非電量電測技術”“工業自動化儀表與控制”“機械量電測”等課程的實驗教學。
DB-XS01傳感器綜合實驗箱采用的傳感器大部分是工業結構，便于學生加強對書本知識的理解，并在實驗過程中，通過信號的拾取，轉換，分析，培養學生作為一個科技工作者具有的基本操作技能與動手能力。
二、產品組成
一、實驗箱組成
DB-XS01傳感器綜合實驗箱主要由試驗部分、三源板部分、處理（模塊）電路部分和數據采集通訊部分組成。
1、主板部分
提供高穩定的±15V、＋5V、±4V、＋1.2V~＋24V可調八種直流穩壓電源；面板上還裝有電壓、頻率顯示表。音頻信號源（音頻振蕩器）1KHz~10KHz（可調）；低頻信號源1Hz~30Hz(可調)；高精度溫度調節儀表（控制溫精度±0.5℃）；RS232計算機串行接口。
2、信號源
1）加熱源＜150℃（可調）；、
2）振動源 1 Hz~30Hz；
3）轉動源 0~2400r/min
3、傳感器：詳見產品技術指標
4、數據采集卡及處理軟件：可以利用該裝置進行基于計算機的溫度/轉速閉環控制系統設計、智能儀表溫度控制系統的設計與實訓、虛擬儀器LABVIEW轉速測量實訓、虛擬儀器LABVIEW轉速表設計實訓、
數據采集、接口部分采用USB接口，方便用戶的實際使用。該采集器既能滿足完全的實驗要求，取代現有的儀表顯示讀數，也可作為科研人員直接的科研開發使用。具體技術指標如下：
1、3通道16位輸入，最大鉗位±20v，必須實現，為了防止燒壞通道。最小分辨率1mv，連續最大采樣頻率100khz，曲線必須光滑。
2、所有傳感器實驗采樣和控制軟件必須用labview采集和控制。軟件采集設置可分單步采樣、定時采樣、雙向采樣、與動態采樣。在單步采樣時可以以最小二乘法與端點法分析其最大非線性誤差或最大遲滯誤差，在動態實驗時可以分析其輸入波形的頻率、振幅或轉速。支持打印功能，能把實驗結果在實驗結束后即可打印出來。采集卡硬件具有程控放大功能，在測量小電壓時能有很高精度。分辨率為1mv。學生可以自己編程和調試。
5、實驗箱：專用實驗箱。
三、產品特點

1、主要實驗
   建成后，可以完成“自動檢測技術”、“非電量電測技術”、“傳感器與測控技術”、“過程控制系統”、虛擬儀器技術、Matlab仿真系統以及“計算機控制技術”等課程的教學實驗及實訓，如各類傳感器檢測實驗、自動化閉環控制實驗、自動控制的MATLAB仿真實驗、基于虛擬儀器Labview的數據采集及溫度、轉速等對象的閉環控制實驗等。
2、實驗平臺
   該實驗室還可以尤其是為學生進行綜合設計和創新設計提供條件，同時為教師和學生提供研究的平臺和條件及環境。比如，可以利用該裝置進行基于計算機的溫度/轉速閉環控制系統設計、智能儀表溫度控制系統的設計與實訓、虛擬儀器LABVIEW轉速測量實訓、虛擬儀器LABVIEW轉速表設計實訓、等。這些實訓均包含了對“傳感器與測控技術”、 “檢測儀表與自動化”、 “計算機控制技術”、 “過程控制系統”、“物聯網技術”等專業課程的綜合設計，既能考察學生的綜合動手能力，還貼近工程實際。
3、面向專業
    該實驗室可以面向全校電類、近電類專業進行專業實驗教學和創新實踐教學，同時也面向并支持其他如機械、計算機等相關工科專業的實驗和實踐教學，滿足學校教學需要，提高設備利用率，成為我校自動化與信息技術人才培養與科技創新的平臺。
總之，通過這個實驗平臺，力爭實現四個功能：
（1）驗證功能，通過實驗理解、驗證和鞏固理論教學的內容，以獲得和鞏固知識。
（2）方法、技能訓練功能，通過實驗得到實驗技能的基本訓練，培養學生的實驗方法、技術和動手能力。
（3）專業綜合應用能力培養功能，通過來源于工程實際的問題，設計解決方案、付諸實踐、分析解決方案效果，培養學生在工程背景下專業知識綜合運用的能力。
（4）探索研究功能，通過獨立選題、設計、觀察、記錄、數據處理、歸納分析，探索新的發現，以獲得研究成果，同時得到科研能力的訓練
四、產品技術指標

序號	傳感器名稱	實驗電路	量程	線性
1	電阻應變式傳感器	電阻應變式實驗電路	0－1kg（1000g	±0.5%
2	擴散硅壓力傳感器	壓力傳感器實驗電路	4-20kpa極限壓力100kpa	±1%
3	差動變壓器	差動變壓器實驗電路	量程≥5mm	±2%
4	電容式傳感器	電容式傳感器實驗電路	量程≥5mm	±3%
5	集成霍爾式位移傳感器	霍爾式傳感器實驗電路	量程≥3mm	±3%
6	霍爾式轉速傳感器		2400轉／分	±0.5%
7	磁電式傳感器		線圈和永久磁鋼構成，靈敏度0.5v/m/s	±0.1%
8	壓電式傳感器	壓電式傳感器實驗電路	諧振頻率>10kHz
9	電渦流位移傳感器	電渦流位移實驗電路	量程≥3mm	±2%
10	Y光纖位移傳感器	光纖位移實驗電路	1mm	±5%
11	光電轉速傳感器		2400轉／分	±0.5%
12	LM35集成溫度傳感器	溫度傳感器實驗電路	-55℃～150℃	±3 %
13	Pt100鉑電阻		-20℃～85℃	±3%
14	Cu50銅電阻		-50℃～100℃	±3%
15	K型熱電偶		-50℃～180℃	±2%
16	E型熱電偶		-100℃～110℃	±2%
17	PN結溫度傳感器		-100℃～150℃	±2%
18	氣敏傳感器		50-2000PPm
19	濕敏傳感器		10－95%RH

五、實驗內容
1．金屬箔式應變片單臂電橋性能實驗
2．金屬箔式應變片半橋性能實驗
3．金屬箔式應變片全橋性能實驗
4．金屬箔式應變片單臂、半橋、全橋性能比較實驗
5．金屬箔式應變片溫度影響實驗
6．直流全橋的應用——電子秤實驗
7．交流全橋的應用——振動測量實驗
8．擴散硅壓阻壓力傳感器的壓力測量實驗
9．差動變壓器的性能實驗
10．激勵頻率對差動變壓器特性的影響實驗
11．差動變壓器零點殘余電壓補償實驗
12．差動變壓器的應用――振動測量實驗
13．電容式傳感器的位移特性實驗
14．電容傳感器動態特性實驗
15．直流激勵時霍爾式傳感器的位移特性實驗
16．交流激勵時霍爾式傳感器的位移特性實驗
17．霍爾測速實驗
18．磁電式轉速傳感器的測速實驗
19．用磁電式原理測量地震*
20．壓電式傳感器測振動實驗
21．電渦流傳感器的位移特性實驗
22．被測體材質對電渦流傳感器的特性影響實驗
23．被測體面積大小對電渦流式傳感器的特性影響實驗
24．電渦流傳感器測量振動實驗
25．電渦流傳感器測轉速實驗*
26．光纖傳感器的位移特性實驗
27．光纖傳感器測量振動實驗
28．光電轉速傳感器的轉速測量實驗
29．利用光電傳感器測轉速的其它方案*
30．集成溫度傳感器的溫度特性實驗
31．鉑電阻溫度特性實驗
32． K型熱電偶測溫實驗
33． E型熱電偶測溫實驗
34．對酒精敏感的氣敏傳感器的原理實驗
35. 濕度傳感器的實驗
綜合性實驗：提供labview連接數據庫和提供組態連接數據驅動
54. 數據單步采集實驗
55. 數據動態采集實驗
56、3D傳感器仿真系統 (一)
本系統采用全3D虛擬仿真技術，界面生動美觀、易學易用，以此提高老師教學和學生學習的趣味性，加深學生對知識的理解和運用。本系統包括產品說明、零件展示、裝配演示、應用展示四個方面：3D模型展示：可以自由旋轉、縮放、觀察模型器件的各個細節。
(1).超聲波傳感器(2).傳感器簡介傳感器組成結構(3).傳感器工作原理傳(4).感器實驗案例(5).熱釋電傳感器應變片傳感器(6).氣敏傳感器(7).差動傳感器(8).電渦流傳感器(9).熱電偶傳感器(10).PT100傳感器.
1、產品說明：從理論上簡單介紹傳感器的原理。
2、零件展示：3D模型展示，可以自由旋轉、縮放、觀察模型器件的各個細節；單獨展示傳感器的各個組成元件，觀察零件的結構、材質以及材質類型。
3、裝配演示：以三維仿真的形式展示傳感器的裝配過程，讓學生直觀了解傳感器的組成結構和裝配方法。
4、原理展示：通過幾組具體應用實例來展示傳感器的基本原理，以此加深學生對傳感器的了解。
傳感器仿真實驗軟件(二)

直流全橋的應用實驗仿真

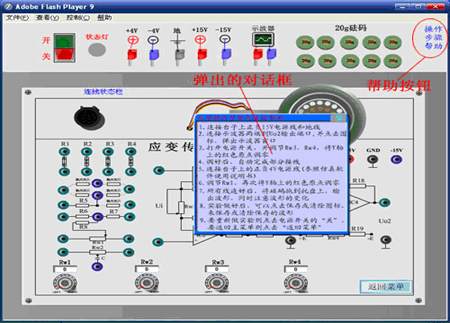

利用虛擬連接導線、信號源、示波器、旋鈕、智能調節儀等控件按照提示的實驗步驟進行操作，仿真每個實驗。在模擬實驗的過程中，可以調節幅值/頻率旋鈕、測微頭旋鈕、溫度/壓力表按鈕等來改變輸出波形、或者是調節智能調節儀上的控件來改變設定值。實驗過程的輸出波形可在示波器上顯示并保存。支持電源復位（所有的控件、按鈕恢復初始狀態）。軟件能夠仿真 34 個傳感器實驗
