[規格型號]：	DB-GD04
[產品名稱]：	液位檢測與控制實驗裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

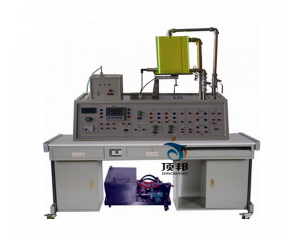

DB-GD04 液位檢測與控制實驗裝置

1、概述
液位檢測與控制實驗裝置提供溫度、壓力、液位、轉速、稱重共5種傳感、變送器與檢測裝置，可進行多種參數的檢測與控制實驗，可組成閉環控制實驗。通過智能調節儀的通訊口與上位機通訊。控制參數可以在智能控制儀表中以及上位機中設置。上位軟件采用MCGS全中文工控組態軟件進行，實現的在線檢測、控制、參數修改、數據的存儲分析、實時曲線和歷史曲線顯示和打印。本裝置具有多重安全保護，提供IEC標準信號及相關測試點供單片機接入進行編程實驗。
液位檢測與控制實驗裝置列舉了多種傳感器在工業測量與控制中的應用，采用工業傳感器，標準的信號輸出。液位檢測與控制實驗裝置適用于測控、自動化、計算機、機電控制、信息工程、機電一體化、光電子等專業。

2、基本配置
實驗溫度源：溫度范圍0～200℃ 一只
PT100溫度傳感器A級 一套
可控硅調壓模塊一只
壓力變送器一只
液位變送器一只
電磁閥三只
有機玻璃實驗水箱一只
儲水箱一只
手動閥四只
轉速控制板一塊
稱重傳感變送器一套
智能工業調節儀一只
交流數字電壓表一只
直流電源一套
漏電保護器一只
RS485/232轉換器一只
實驗軟件一套
P4電腦＋17’顯示器（自備）
實驗臺（選配）
MCGS軟件狗（選配件）一只
砝碼一套
3、系統介紹
本裝置采用模塊化設計，用戶可以根據實驗需要，選擇不同的對象源和智能調節/電源部分搭建實驗。
3.1、智能調節/電源部分
由智能工業調節儀、電源組成。對實驗進行信號的采集和控制，并給對象源提供電源。儀表帶RS485串口已轉換成RS232串口，可與上位軟件構成計算機控制系統。
3.2、溫度控制源
由實驗溫度箱、加熱器、可控硅調壓模塊、風扇、溫度傳感器等組成�？梢院椭悄苷{(diào)節/電源部分組成溫度檢測和閉環控制系統。
提供溫度檢測：PT100
控制信號：4～20mA直流信號
3.3、轉速控制源
由無刷直流電機、光電轉速傳感器、轉速盤、轉速控制板等組成�？梢院椭悄苷{(diào)節/電源部分組成轉速檢測和閉環控制實驗系統。轉速控制源為獨立的模塊，通過航空插座與控制面板相連。
提供轉速輸出信號：1～5V直流信號
控制信號：0～10mA直流信號
3.4、液位/稱重控制源
由增壓泵、實驗水箱、電磁閥、液位變送器、稱重變送器、轉子流量計等組成�？梢詫�(duì)實驗水箱的液位進行檢測和控制，也可以對實驗水箱內儲水的重量進行稱重和控制。
提供液位輸出信號：4～20mA直流信號
稱重輸出信號：4～20mA直流信號

4、技術指標
1）、供電電源：AC220V±10% 50HZ±5% 10A 有良好接地
2）、儀表輸入輸出信號符合IEC標準
3）、溫度傳感器量程：1－150℃ 溫度傳感：PT100 精度：A級
4）、壓力變送器量程：0-80KPa 輸出信號：4-20mADC 二線制DC24V 精度0.5級
5）、液位變送器量程：0-50cm 輸出信號：4-20mADC 二線制DC24V 精度0.5級
6）、稱重變送器量程：0-20kg 輸出信號：4-20 mADC 電源AC220V精度0.5級
7）、轉速輸出量程：0-2800r/min 輸出信號1-5V
8）、分體結構：
實驗控制箱尺寸：800mm（長）×360mm（寬）×800mm（高）
重量：約50kg
水氣源小車尺寸：650mm（長）×250mm（寬）×600mm（高）
重量：約40kg
5、實驗內容
檢測實驗：
溫度檢測實驗
實驗水箱液位檢測實驗
實驗水箱儲水重量檢測實驗
壓力檢測試驗
電機轉速特性實驗
位控制實驗
液位位控實驗
稱重位控實驗
控制實驗
液位PID控制實驗
稱重PID控制實驗
壓力PID控制實驗
溫度PID控制實驗
轉速PID控制實驗

友情提示：

1、貨品驗收：閣下收貨時請檢查液位檢測與控制實驗裝置的貨品外觀，核實液位檢測與控制實驗裝置的數量及配件，拒收處于受損狀態的液位檢測與控制實驗裝置；

2、質保：頂邦將為閣下提供液位檢測與控制實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對液位檢測與控制實驗裝置的免費維修，超出條件承諾時提供對液位檢測與控制實驗裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌囊何粰z測與控制實驗裝置選型錯誤或液位檢測與控制實驗裝置購買數量錯誤，造成液位檢測與控制實驗裝置的退換貨要求，將不被接受；

4、貨期：液位檢測與控制實驗裝置的發貨期為參考值，如您需要了解液位檢測與控制實驗裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對液位檢測與控制實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關液位檢測與控制實驗裝置的咨詢。
