[規格型號]：	DBCBK-21
[產品名稱]：	船舶空調實訓考核裝置
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

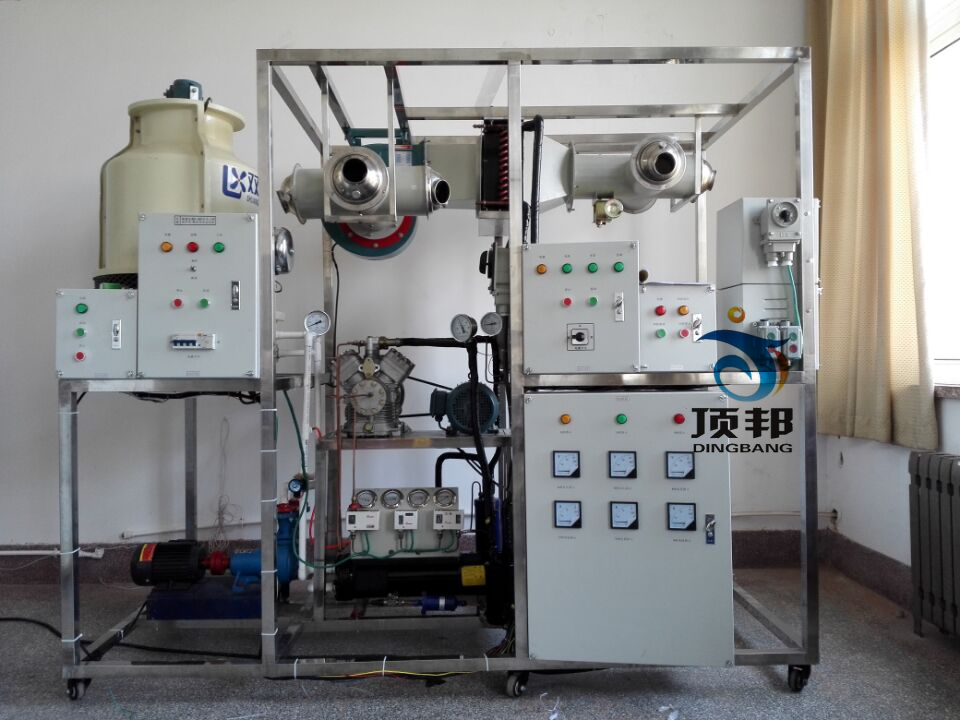

DBCBK-21 船舶空調實訓考核裝置

產品概述：
DBCBK-21船舶空調實訓考核裝置是根據《中華人民共和國教育行業標準（制冷和空調運用與維修專業儀器設備配備標準）》，教育部“振興21世紀職業教育課程改革和教材建設規劃”的教學要求，結合生產實際和職業崗位的技能要求，按照職業及本科院校的教學、實訓、實驗要求研制和開發的產品。該裝置適合高等職業院校、中等職業學校及本科院校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用、電機與電器、制冷和空調設備運用與維修等專業的《制冷空調機器設備》、《制冷空調裝置的安裝操作與維修》、《制冷空調自動化及機電一體化》、《空氣調節技術與運用》等課程的教學與實訓。該裝置也適合制冷及相關專業的中級、高級工和技師的鑒定考核及中央空調課題的設計、開發。

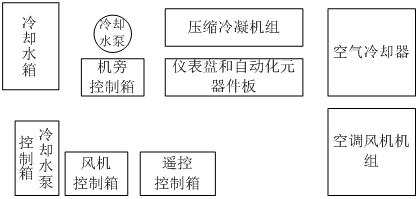

空調訓練裝置各部分的布局圖

特點
1，全實物化實訓教學本裝置是將船舶空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔、模擬鍋爐配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。并增加了一些輔助配置，讓學生全面地掌握中央空調技能知識　
2．該船舶空調實訓裝置具有電力拖動控制、自動控制 .和手動控制方式，配溫度傳感器及采集儀表.
3．直觀性強：船舶空調裝置采用敞開式設計，控制電路及制冷管路系統直接展現出來，器件貼有名稱標識，學生可直觀認識各種器件。
4．實訓性強：可進行實際電路控制電器工業自動化實訓制冷系統及化霜系統的全流程工作實訓。
5.裝置設有手動膨脹閥，可在自動熱力膨脹閥損壞時代替熱力膨脹閥工作，
6，故障報警系統，當設備發生故障時，故障報警系統會自動響鈐。
7 主機壓縮機設有制冷能量調節閥門裝置，可保護壓縮機在單個冷庫工作是的制冷劑流量供給。

三，技術參數
電源：三相五線 AC 380 V±10% 50Hz；
最大供冷量：7.5kW；
最大輸入總功率：6.5kW；
制冷額定功率：3.8kW；
最大堵轉電流：50A；
額定輸入電流：7A；
循環風量：700m3/h；
制冷劑：R22；
漏電動作電流：≤30mA；
安全保護措施：具有過壓、過流、過載、漏電、接地四種保護措施，符合國家相關標準，
外形尺寸：200cm×200cm×100cm

四裝置的配置
實訓裝置主要由控制臺、水冷制冷機組、高溫風機，風機管道，管道調節閥門、主機實訓模塊、連軸式冷卻水泵，冷卻塔，溫度和壓力傳感器等組成溫度和壓力表等組成
1．電源控制部分
（1）交流電源：提供控制屏工作所需的三相交流電源，可由電源總開關來控制。配有三只指針式交流電壓表，分別指示輸入三相電網電壓值。
（2）安全保護體系：設有電壓漏電保護、電流型漏電保護、過流保護、過載保護、接地保護，可對人身及設備進行有效保護。
2．測量儀表
（1）指針式電壓表：量程0～450V
（2）真空壓力表：量程-0.1～1.5Mpa
（3）真空壓力表：量程-0.1～3.5Mpa
（4）數顯溫度表：采用PT100傳感器，測量范圍-50～150℃
3,船舶空調由壓縮機、風冷冷凝器、視液鏡、儲液器、干燥過濾器、供液電磁閥、熱力膨脹閥、手閥等構成。
4．水冷制冷機組
包含德國博客FK40/470K制冷壓縮機、風冷冷凝器、視液器、干燥過濾器、供液電磁閥、自動熱力膨脹閥、手動膨脹閥，船舶專用閥等構成。
5．主機實訓模塊：NA830微電腦工業自動化冷庫控制器、數碼顯示三位數碼管+負號+狀態指示，具有制冷、、風機、報警功能
6．實訓裝置
實訓裝置為不銹鋼結構，結構堅固，造型美觀大方，實訓桌還有四個萬向輪，便于移動和固定。
7，加熱系統
由兩組管道加熱裝置給管道空氣加熱

五，基本配置實訓項目：
空調訓練裝置主要設備清單

序號	部件名稱	部件型號	單位	數量	備注
1	開啟式壓縮機	博客FK40/470K	臺	1
2	冷凝貯液器	WN15	臺	1
3	空氣冷卻器	KL400A（全銅）	臺	1	1.5
4	冷卻器外殼及通風管道	定制	套	1
5	通風系統	方型	套	1
6	風機及電動機組	0.75	臺	1
7	油分離器	OUB4（1-1/8” ）	只	1
8	干燥過濾器	ATDS-487T（7/8” ）	只	1
9	含水量指示器	SGI22S	只	1	3/8
10	汽液分離器	AS-61411（1-3/8” ）	只	1
11	衡熱力膨脹閥	TEX12-17	只	1	3MM
12	手動膨脹閥	REG15，(2415+567)	只	1	3/8
13	氟利昂電磁閥	EVR-20	只	1
14	交流電機	0.75KW	臺	1
15	基座及聯軸節	0.7K5W	套	1
16	雙金屬溫度計	WSS-311A	只	2
17	管道過濾網	無壓式	只	1
18	熱安全閥	3060/45（0~2.4Mpa）	只	1
19	高低壓控制器	KP15	只	1
20			只	1
21	油壓差控制器	MP54	只	1
22	高壓表	/耐震（0~2.4Mpa）	只	1
23	低壓表	耐震（-0.1~0~2.5Mpa）	只	1
24	油壓表	YC-60ZT（0~6.0Mpa）	只	1
25	氟直角閥	1/4	只	2
26	氟直通截止閥	多種規格		4	3/8
27	副航管道閥門		只	1	方形
28	主管道閥門		只	1	方形
29	能量調節裝置	DF-20	個	1
30	溫度控制器	T40/0～40℃	個	1
31	高溫，風機	1500風量	個	1
32	冷卻水泵機組	50CLG-0.75	套	1
33	控制箱		個	4
34	儀表盤		個	1
35	自動化元器件板		個	1
36	冷卻塔	3T	個	1
37	空調裝置支架		套	1
38	故障報警鈴	YLK	個	1
39	加熱系統		套	1
