| 序號 | 名稱 | 規格 | 數量 | 單位 | |

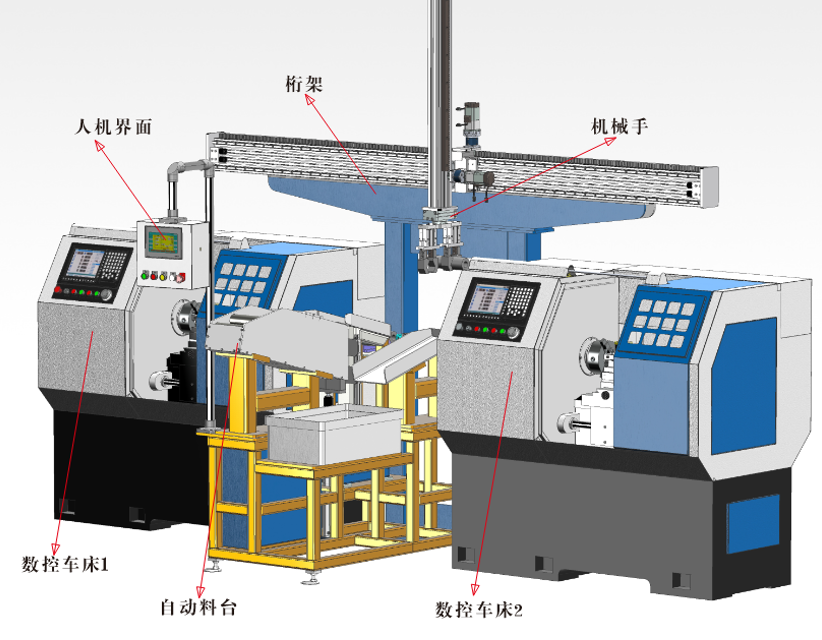

| 1 | 自動料臺 |
◎鐵質50*50方管焊接，雙層亞光密紋噴塑結構； ◎電器柜尺寸：530×465×200mm,鈑金1.2mm, 雙層亞光密紋噴塑結構; ◎成品料槽尺寸：600×360×200mm，壁厚3.0mm; 成品料槽平臺板：640×360×12mm，雙層亞光密紋噴塑結構 ◎物料料槽尺寸：800×210×265mm，壁厚3.0mm，;料槽平臺板：640×370×12mm，雙層亞光密紋噴塑結構 ◎定位V形塊2只； ◎定位氣缸及支座1套； ◎光纖傳感器2套 |
1 | 臺 | |
| 2 | 提升物料機構 |
◎支座平臺尺寸：550×280×110mm； ◎移動滑臺尺寸：335×180×45 mm； ◎直線導軌和滑塊（長度500mm、寬度20mm、2條四個滑塊）； ◎提升氣缸（SC50-200）一只； ◎傳感器2只； ◎固定支架2只 |
1 | 臺 | |
| 3 | 數控車床 |
◎工業級數控系統：GSK980TDI； ◎采用自動門、自動裝夾、四工位自動刀架 ◎變頻器功率：5.5KW ◎X/Z軸交流伺服電機（功率kW：X1.0/Z1.5; 扭矩Nm：X4 /Z6） ◎并有工件冷卻加工系統，現實機加工件無人化DNC 自動加工 |
2 | 臺 | |

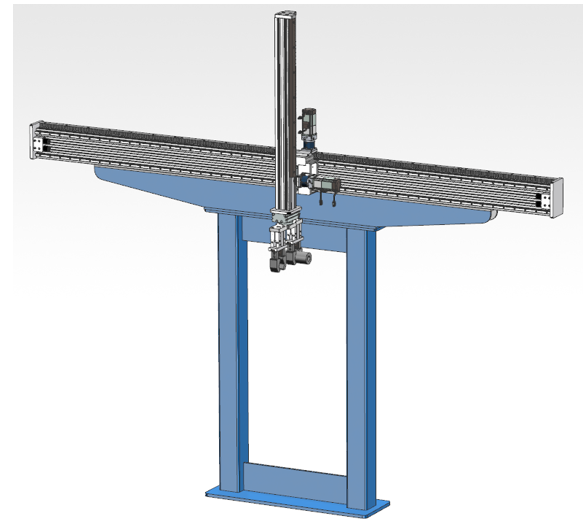

| 4 | 機械手 |
◎X軸工作速度72m/min，Z軸工作速度30m/min，整線重復定位精度±0.1mm；根據工件加工節拍，對速度進行定義。標準化結構設計、設計機構經歷多次優化，用高精度直線導軌和斜齒條，采用標準工藝裝配，品質穩定；全鋼機身、主要部件去應力處理。 ◎伺服電機驅動器采用東元JSDEP-15A，具備轉矩、速度、位置、點對點定位及混合模式切換功能，220V級，伺服電機采用東元400W (JSMA-SC04ABK00，配有2500ppr編碼器； ◎移動鞍座尺寸：192×150×92 mm 1臺 ◎旋轉機構采用HRQ50A帶緩沖模塊1只 ◎MHZ2-40D機械手2只 ◎Z軸直線導軌和滑塊（長度820mm、寬度15mm、2條滑塊四個）； ◎X軸直線導軌和滑塊（長度3000mm、寬度15mm、2條滑塊四個）； ◎超程保護光電開關4只，零點光電開關2只 ◎防撞緩沖塊4只 |
1 | 套 | |
| 5 | 電氣控制柜 | 電源控制模塊 | 由三相電源總開關（帶漏電和短路保護）、三相熔斷器、交流接觸器、熱保護繼電器、開關電源、鑰匙開關、急停按鈕、停止啟動按鈕（紅、綠）、系統控制旋鈕開關及指示燈等組成，可提供系統電源（交流380V，交流220V,直流24V），可擴展電源（交流220V一組，直流24V三組） | 1 | 套 |
| 6 | 可編程控制器 |
西門子S7- 1214C/DC/DC/DC |
1 | 套 | |
| 7 | 觸摸屏模塊 | 昆侖通態7英寸，TFT真彩，65k色 | 1 | 套 | |
| 8 | 軟件功能 | 具有加工報警模塊、伺服狀態顯示模塊，工件記件模塊、自動上下料調試模塊、機械手移動編程模塊、單機連動和雙機連動切換功能。 | 1 | 套 | |
| 9 | 傳感器部分 | 主要由接近開關（LE4-1K、GKB-M0524NA、TL-Q5MC1-Z）、紅外線光電開關（SA005-1K）、氣缸磁性開關等組成 | 1 | 套 | |
| 10 | 氣動模塊 | 主要由電磁閥（4V210-08DC24V 2個）、油水分離器、匯流排、消音器、8mmPU氣管、快速接頭、堵頭、氣泵無油靜音750W等組成 | 1 | 套 | |
| 11 | 工具 | 電工工具套件 | 含數字式萬用表、剝線鉗、尖嘴鉗、斜口鉗、螺絲刀、鑷子、剪刀、電烙鐵、烙鐵架、焊錫絲等 | 1 | 套 |
| 12 | 一字螺絲刀 | 10〞通芯一字螺絲刀 | 1 | 把 | |
| 13 | 橡皮錘、榔頭 | 圓頭鐵錘（1.5磅）、鉗工錘（500g）、橡皮錘各1把 | 1 | 套 | |
| 14 | 扳手組件 | 9件套內六角扳手；150mm、250mm活動扳手各1把；開口14-17和開口7呆扳手1套；開口17-19棘輪梅花扳手1把；M14、M18、M22圓螺母扳手1套 | 1 | 套 | |
| 15 | 銼刀 | 什錦銼、中扁銼 | 1 | 套 | |
| 16 | 量具 | 游標卡尺 | 測量范圍：0～300mm，分度值：0.02mm | 1 | 把 |
| 17 | 深度游標卡尺 | 測量范圍：0～200mm，分度值：0.02mm | 1 | 把 | |
| 18 | 杠桿式百分表 | 0～0.8mm，分度值：0.01mm；含轉接頭、磁性表座 | 1 | 個 | |
| 19 | 百分表 | 0～10mm；含轉接頭、磁性表座 | 1 | 個 | |
| 20 | 千分尺 | 0～25mm | 1 | 把 | |
| 21 | 鋼直尺 | 500mm | 1 | 把 | |
| 22 | 塞尺 | 測量范圍：0.02～1.00mm | 1 | 把 | |
| 23 | 配件 | 編程電纜、產品配套光盤（使用手冊、程序等） | 1 | 套 | |
| 24 | 型材電腦桌 | 用于放置計算機，下方裝有四個帶剎車的萬向輪，尺寸：550mm×600mm×1050mm | 1 | 臺 | |
| 25 | 計算機 | 主流品牌（需方自備） | 1 | 臺 | |
