[規格型號]：	DB-7125
[產品名稱]：	教學型透明立式數控銑床
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

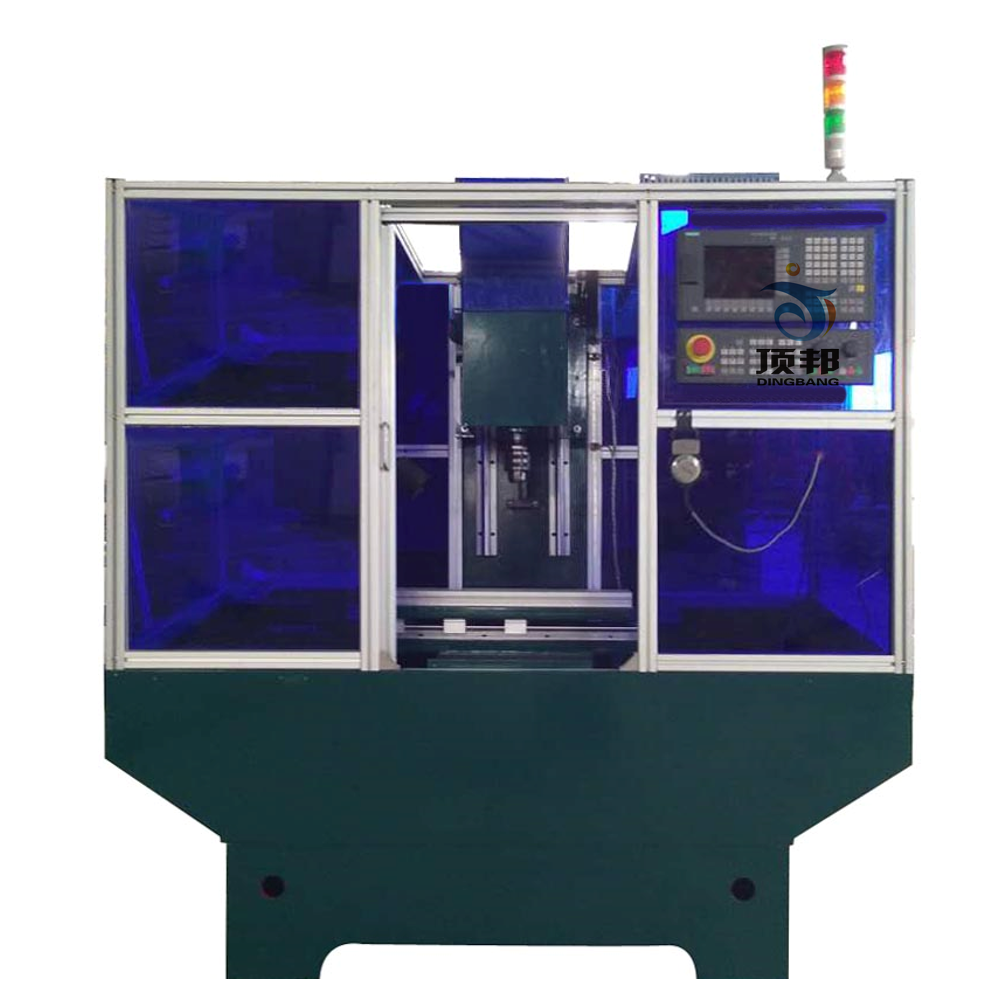

DB-7125 教學型透明立式數控銑床

DB-7125 教學型透明立式數控銑床是我公司研制的教學科研用數控銑床，該教學型透明立式數控銑床是典型的機電一體化產品，標配高性能廣數數控系統（可選配 KND、發那科等系統），硬件配置更具有相當?shù)膭傂�、�?qiáng)度及制造精度；該教學型透明立式數控銑床能實現三軸聯動控制，適合于對鋁合金、塑料、有機玻璃等材料加工各種幾何形狀復雜零件，如：凸輪樣板、靠模、弧形槽、塑料模具型腔及其他復雜異形曲面等，是各相關科研院所、高職學院及技術學校理想的實驗設備。

一. 特點
1.高性能的GSK990MA數控系統；
2、銑床采用全防護透明設計，框架主體采用40×40mm鋁合金型材，防護門采用40×40mm鋁合金型材，型材內嵌5mm厚深藍色半透明有機玻璃，整機造型美觀大方。
2.高硬度、耐磨、小摩擦系數的直線導軌，高精度滾珠絲桿傳動，充分保證機床工作精度及使用壽命；
3.高精度變頻電機驅動主軸實現無級變速；
4.高精度伺服系統，機床脈沖當量為 1μ （0.001mm）；
5.串行 RS232、USB 等通訊功能，可與計算機聯機通訊，進行 DNC 在線加工。
6.操作方便舒適，符合現代人機工程學的優化思想
7.外型美觀大方，彰顯實驗場所品質。
二、用途
1.相關專業科研院所對現代加工（數控及CAD/CAM）技術研究的實踐驗證；
2.各類高等院校及中級技術學校的數控技術應用、機電一體化及自動控制專業學生的綜合實驗；
3.各類高等院校及中級技術學校的機制、模具及其他相關專業數控技術的課堂輔助教學和教學實訓；
4.開展數控機床結構及控制原理、數控編程及機床操作、CDA/CAM 等專業課程專項培訓。
三、數控系統主要功能：
1：編程指令采用國際標準的 ISO 格式 G 代碼。
2：系統標準配置為四軸三聯動，旋轉軸可由參數設定；
3：自動、手動、點動、單段、DNC、手輪、模擬運行功能齊備；
4：絲杠反向間隙補償；具有雙向螺距誤差補償、
5：刀具長度補償、刀具半徑補償功能；
6：菜單式操作，中、英文界面可參數選擇；
7：大容量程序存儲器：程序區空間為56M ，最大可存儲400個程序，支持后臺編輯功能；
8:系統具有軟件、硬件限位，保證工作安全
9:輔助功能完善合理緊湊的仿工業標準結構，剛性和精度優良的機械性能，穩定可靠的電氣系統控制，豐富靈活的操作功能，大方的整體造型，是靈巧的數控教學實驗設備，配備可靠的數控系統。數控加工功能：三坐標 3 軸聯動，三維曲面，模具輪廓，點陣絲孔和文字圖案加工。
10：本系統最高定位速度可達30米/分，最高插補速度達15米/分；
11：直線型、指數型和 S 型多種加減速方式可選擇；
12：提供多級密碼保護功能，方便設備管理； :
13：具有標準 RS232 接口功能，可實現 CNC 與 PC 機雙向傳輸程序、參數及 PLC 程序；
14：具有 DNC 控制功能，波特率可參數設定；
15：手動干預返回功能使自動和手動方式靈活切換；
16：手輪中斷和單步中斷功能可完成自動運行過程中的坐標系平移；
17：背景編輯功能允許在自動運行時編輯程序；
18：剛性攻絲和主軸跟隨方式攻絲可由參數設定；
19：具有旋轉、縮放、極坐標和多種固定循環功能；
四、機床主要技術參數

序號	項目	單位	參數
1	銑床防護形式		透明全防護
2	防護框架	mm	40×40mm鋁合金型材
3	工作臺面積	mm	250×500
4	三向?qū)к壭问?/span>		直線導軌
5	工作臺材質		鋁合金
6	T型槽	mm	3×12
7	工作臺最大承重	Kg	50
8	X 向行程	mm	480
9	Y 向行程	mm	250
10	Z 向行程	mm	250
11	X 向快速移動速度伺服：	m/min	5
12	Y 向快速移動速度伺服：	m/min	5
13	Z 向快速移動速度	m/min	4
14	最小控制單位	mm	0.001
15	主軸孔錐度	BT	30
16	主軸電機功率	Kw	1.5
17	主軸最高轉速	rpm	2800
18	選用刀具直徑范圍	mm	1-12
19	定位精度	mm	0.02
20	重復定位精度	mm	0.01
21	數控系統控制軸數	軸	3
22	顯示界面	英寸	7inch彩色液晶顯示器
23	機床外形尺寸(長寬高)	mm	1320×1400×1560
24	重量	kg	280
25	數控系統（廣數）		GSK990MA

五、機床附件清單

序號	名稱	規 格	單位	數量
1	機用虎鉗	4寸	臺	1
2	銑刀	φ4/φ6/φ8/φ10	把	4
3	鉆夾頭		個	1
4	鉆夾頭扳手		個	1
5	螺絲刀一字	3.2*150mm	把	1
6	螺絲刀十字	3.2*150mm	把	1
7	尖嘴鉗	6寸	把	1
8	內六角	φ 6、φ 8	把	各 1
9	亞克力材料	8mm mm	箱	1
10	活動扳手	8寸	把	1
11	系統說明書		本	1
12	機床說明書		份	1
13	變頻器說明書		份	1
14	電路圖		份	1
15	驅動器說明書		份	1
15	電纜	四芯線	米	6

友情提示：

1、貨品驗收：閣下收貨時請檢查教學型透明立式數控銑床的貨品外觀，核實教學型透明立式數控銑床的數量及配件，拒收處于受損狀態的教學型透明立式數控銑床；

2、質保：頂邦將為閣下提供教學型透明立式數控銑床產品說明書內的質保條件和質保期，在質保范圍內提供對教學型透明立式數控銑床的免費維修，超出條件承諾時提供對教學型透明立式數控銑床的有償維修；

3、退換貨：閣下單方面原因?qū)е碌慕虒W(xué)型透明立式數控銑床選型錯誤或教學型透明立式數控銑床購買數量錯誤，造成教學型透明立式數控銑床的退換貨要求，將不被接受；

4、貨期：教學型透明立式數控銑床的發貨期為參考值，如您需要了解教學型透明立式數控銑床的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對教學型透明立式數控銑床有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關教學型透明立式數控銑床的咨詢。
