DB-519 熱網水利工況實驗臺



一、實驗?zāi)康模?/span>

模擬熱水管網，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。

二、主要配置：

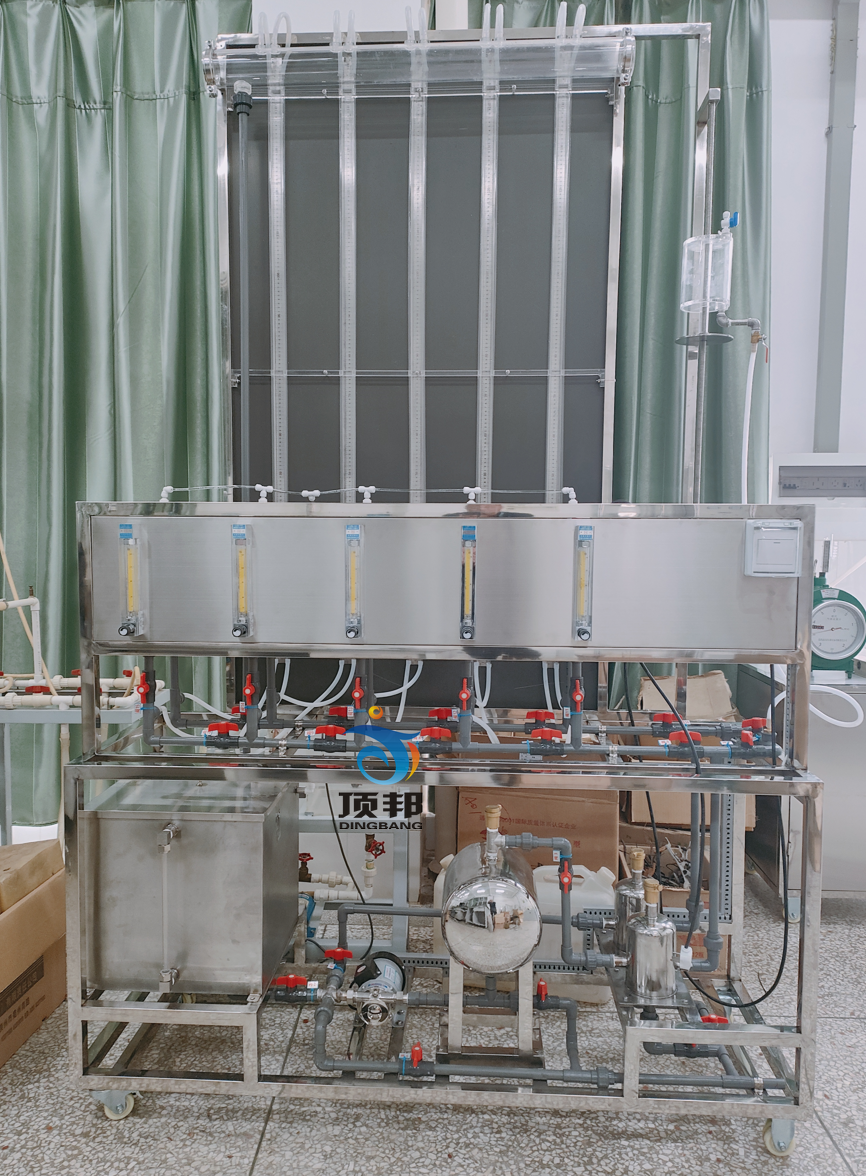

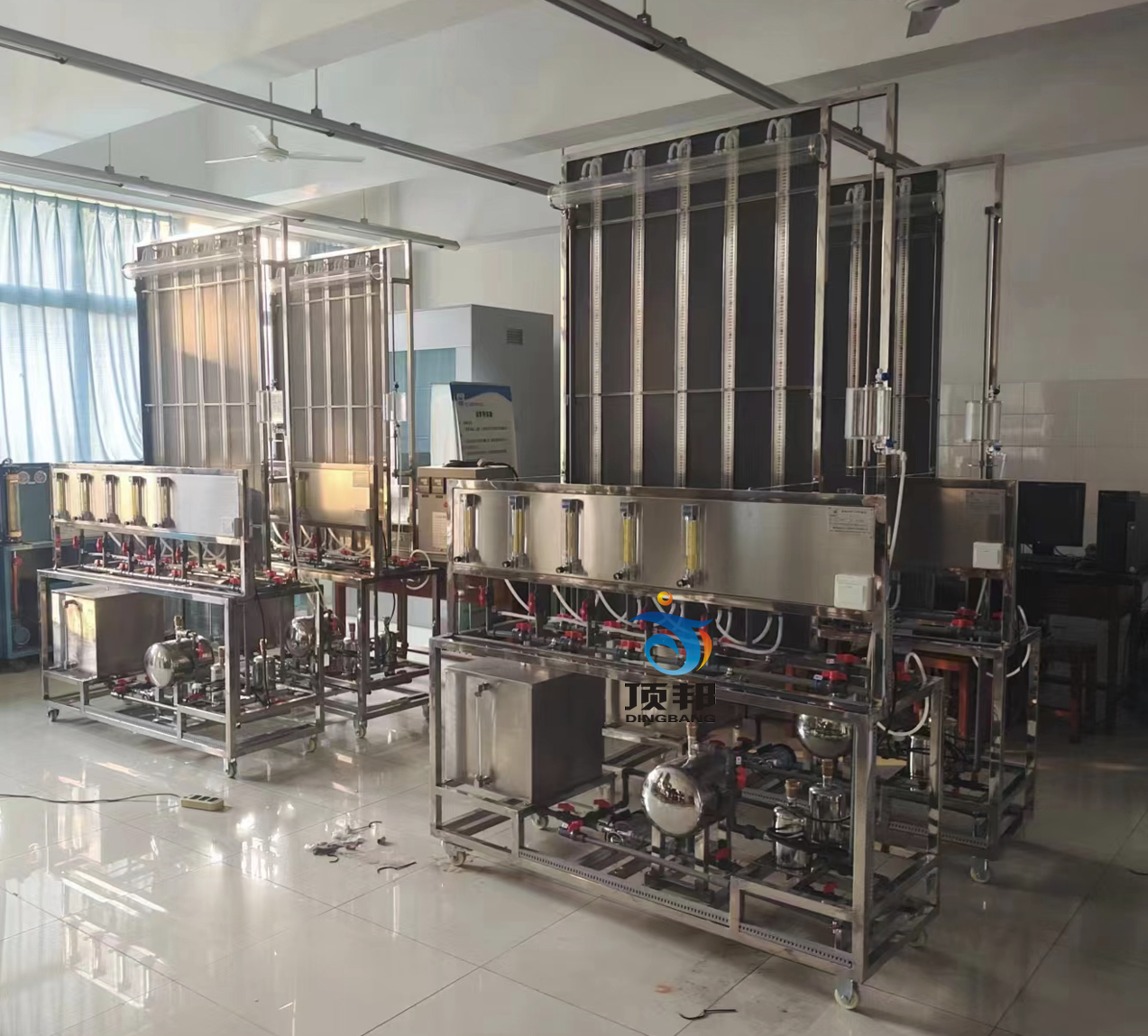

下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。

三、技術參數：
1.輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率120W。
2.水泵參數： 流量：20L/min ，揚程：12m，功率：120W。
3.流量計量程：16-160L/h,測壓管高度1600mm。
4.外形尺寸：1800×500×2300mm，外形為不銹鋼可移動支架，帶雙剎車輪。

_
熱網水力工況實驗介紹:
熱網水力工況實驗的目的是模擬在高溫?zé)峋W(wǎng)系統中熱力學和流體力學過程，全面地考察溫度場、流場，以及在實驗室計算機上所建模型研究熱網運動流體與真空交換過程。通過該實驗，可以得出熱損失大小、溫度分布、壓力特性、電流偏差特性，并可以模擬高溫?zé)峋W(wǎng)系統高效運行情況。

實驗的核心是檢測熱網水力工況狀況，確定溫度及其分布、質量耗散因素、比熱容以及傳熱特性。實驗中，通過改變供回水干管上調節閥的開啟度，調節干管段阻力，使各測點有相當?shù)膲翰�，并使水壓圖接近預設的曲線。同時，通過改變網絡中任意分支管路的阻力數，分析計算系統流量和壓降的變化，研究其水力失調狀況。

此外，實驗中會使用各種設備，如壓力傳感器、流量變送器、溫度變送器等，用于測量和記錄數據。實驗步驟通常包括正常工況時的水壓圖記錄，以及通過關閉或關小不同位置的閥門，觀察并記錄系統各點的壓力和流量變化。

最后，根據實驗數據，可以繪制各種情況下的水壓圖，并與正常工況下的水壓圖進行比較。通過分析比較，可以解釋各種水力失調現象的原因，并提出改進措施。
