實驗目的：
1.多節點模擬管網
2.模擬熱水管網，進行多種水利工況模擬變化實驗，了解熱網水壓圖的變化情況。
主要配置：

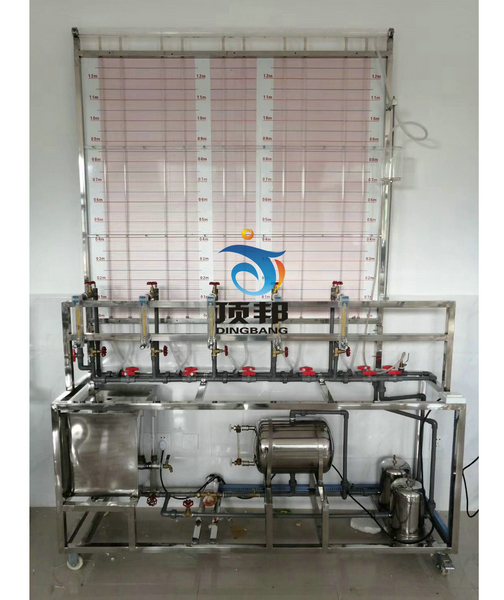

下半部由管道、閥門、流量計、穩壓罐、鍋爐、水泵組成，用來模擬由5個用戶組成的熱水網路。上半部有高位水箱和安裝在一塊垂直木版上的12根玻璃管，玻璃管的頂端與大氣相通，玻璃管下端用膠管與網路分支點相接，用來測量熱網用戶連接點處的供水干管與回水干管的測壓管水頭（水壓曲線高度）。每組用戶的兩支玻璃管間附有標尺以便直觀的讀出各點壓力。
技術參數：
1.旋渦氣泵1個：旋渦氣泵：YX-21D-1，0.4KW，220V，83m3/h，11kpa；
2.穩壓罐1個：主體直徑250mm，長450mm；
3.管道式流量計4個：量程1.6-16m3/h；
4.供氣干管、用戶支管、壓差板、單管壓力計9個（前有穩壓罐）、單向銅閥1個，銅閥13個、PVC活接、PVC內絲直接、不銹鋼外絲直接、彎頭三通等；
5.臺面（白色10mm厚PP板）；
6.電源控制系統：電控箱1只、帶燈自鎖按鈕開關（正泰）等組成.
7.外形尺寸：1800×500×2300mm，外形為不銹鋼可移動支架，帶雙剎車輪。
