[規格型號]：	DB-HRQ/Z
[產品名稱]：	換熱器綜合實驗臺
[價　　格]：	49000元
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

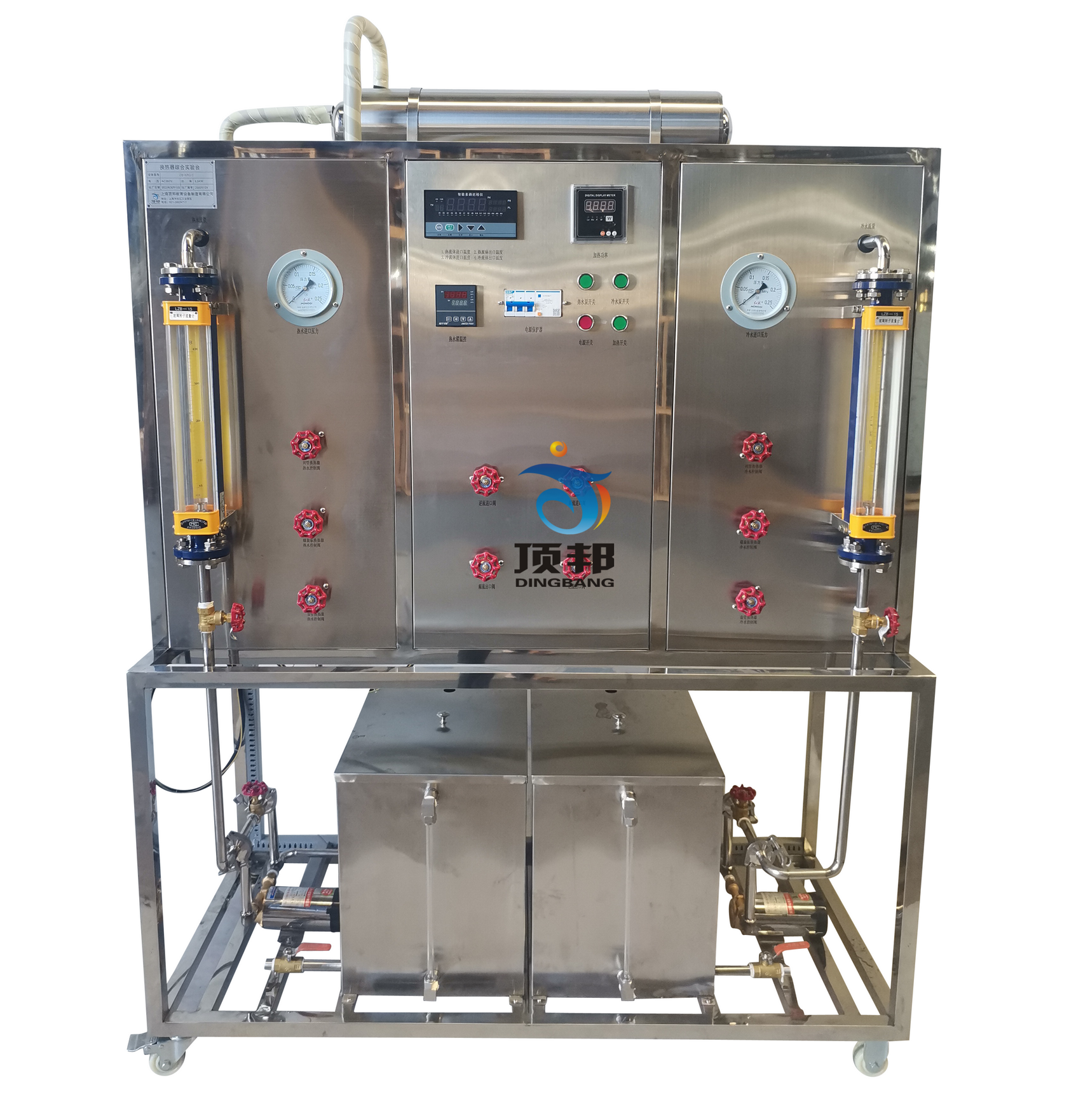

DB-HRQ/Z 換熱器綜合實驗臺

一、實驗?zāi)康模?/span>

1.了解板式、列管及套管換熱器的構造特點及傳熱性能的差別。
2.掌握各換熱器性能測試方法，了解影響換熱器性能的因素。
3.加深對順流和逆流兩種流動方式換熱器換熱能力差別的認識。
4.掌握流體流速、流量、壓力、溫度等參數的測量技術。

二、主要配置：

套管式換熱器，板式換熱器，列管式換熱器,冷、熱水防腐水泵，冷、熱水轉子流量計，冷、熱水不銹鋼原水箱及加熱水箱，順、逆流調節閥門組，阻力測試壓力表及差壓計，加熱功率由固態調壓模塊無極調節，萬能信號輸入巡檢儀顯示溫度，電流表，電壓表，不銹鋼臺架及控制屏等。

三、技術參數：

1、輸入電源：三相AC380V±10% 50Hz，功率6.5KW。
2、換熱器面積：列管換熱器0.36m2，板式換熱器0.56m2，套管換熱器 0.21m2。
3、電加熱總功率：≦6.0KW，加熱溫度：≤80℃。
4、冷、熱水泵參數：流量： 20L/min ，揚程：12m，功率：120W。
5、轉子流量計：二臺并聯，熱水流量量程：40—400L/h，冷水流量量程：40—400L/h。
6、原水箱：304 不銹鋼材質，容積：70L（冷水箱有蓋密封，防止落灰，配有液位顯示裝置；水箱入口配有浮球閥以保證水箱水位恒定）。
7、熱水箱：304不銹鋼材質，容積：70L（熱水箱有蓋密封，與冷水箱獨立，配有液位顯示裝置）。
8、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
9、外形尺寸：1200×600×1700mm，外形為不銹鋼可移動支架，帶雙剎車輪。

_
換熱器綜合實驗知識：

換熱器綜合實驗是熱工類教學實驗設備的重要組成部分，其目的在于通過實際操作和觀察，使學生掌握換熱器的維修維護基本操作和技術方法，培養問題診斷能力和團隊協作能力。在實驗過程中，學生通常會組成小組進行操作，合理分工、密切配合，共同完成實驗任務。

實驗通常涉及以下內容：

理解和應用熱傳導定律和熱平衡原理。熱傳導定律描述了熱量從高溫物體向低溫物體的傳遞過程，而在換熱器實驗中，通過測量物體表面的溫度差，可以評估換熱器的熱傳導性能。熱平衡原理則強調了在不同溫度物體接觸后，熱量會自動流動直至兩者溫度達到平衡，這一原理在實驗中常用于調整流體流量和流速等參數，以實現最佳的熱交換效果。
掌握換熱器的實際操作。包括啟動熱水泵和冷水泵，調整溫控儀和加熱器開關，控制加熱水溫，以及觀測和檢查換熱器冷－熱流體的進出口溫度等。同時，學生還需要學習如何測量和記錄溫度及流量數據，以評估換熱器的性能。
分析影響換熱器性能的因素。例如，學生可以通過改變供水流量、供水溫度、回水溫度等參數，觀察并記錄換熱器性能的變化，從而分析各種因素對換熱器性能的影響。
此外，實驗中還可能需要繪制換熱器傳熱性能曲線，并對不同型式的換熱器傳熱性能進行比較。這些活動有助于學生更深入地理解換熱器的工作原理和性能特點，提高他們?cè)趯?shí)際應用中的解決問題的能力。
