[規格型號]：	DB-ZL12
[產品名稱]：	熱工學綜合實驗設備
[價　　格]：	詢價
[產品參數]：	請聯系客服
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

產品介紹：

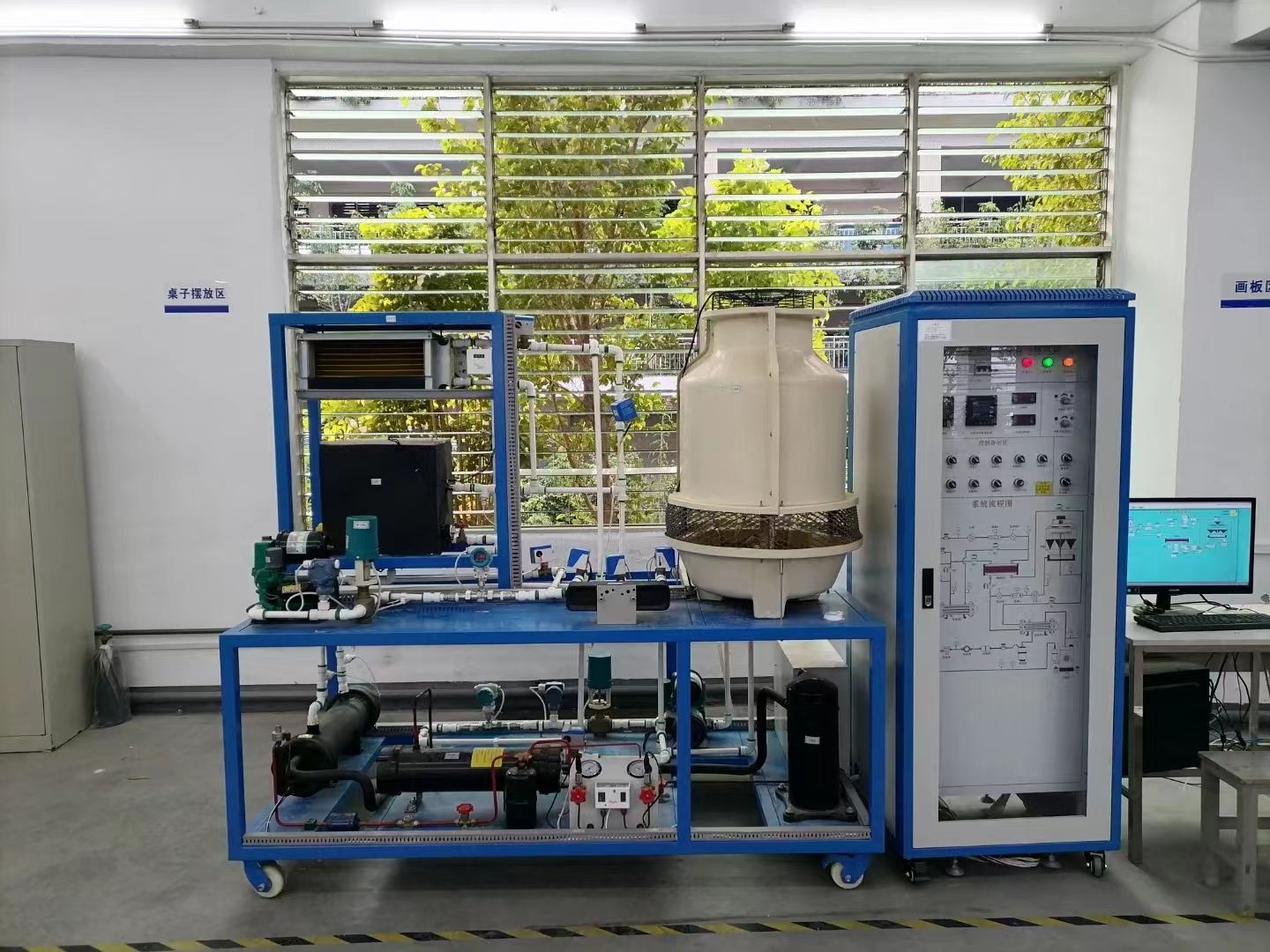

DB-ZL12 熱工學綜合實驗設備

一、簡介
熱工學綜合實驗設備是根據相關課程教學大綱要求而研制。熱工學綜合實驗設備能開設熱力學基本定律、工質基本熱力性質及能量有效轉換等實驗項目，通過實驗使學生掌握相關熱工參數的測試方法。熱工學綜合實驗設備適合動力、機械類相關專業《工程熱力學》、《傳熱學》、《熱工學》等課程的實驗教學設備。

二、技術性能
1.輸入電壓：三相五線AC380V±10% 50Hz
2.工作環境：溫度-5℃～+40℃　相對濕度＜85%（25℃）　海拔＜4000m
3.設備容量：＜10kVA

三、系統組成
實驗設備主要由實驗操作系統、信號采集與測控系統、電氣控制系統三大部分組成。

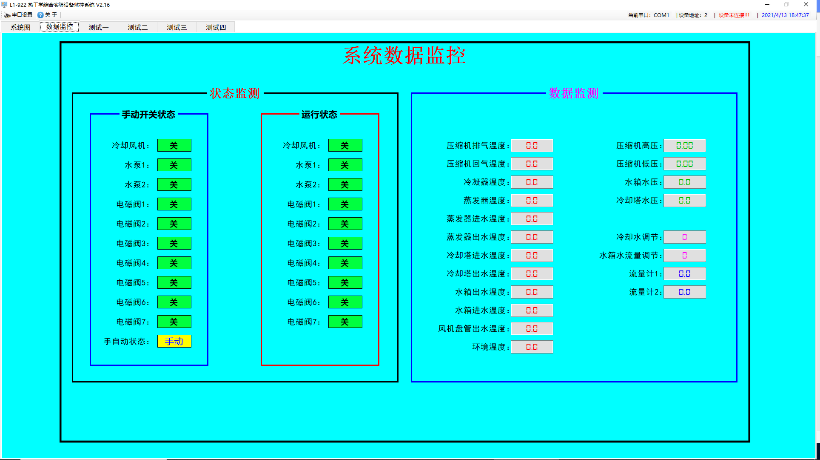

1、數據系統

2、四種測試模式

3、實驗操作系統
主要包括壓縮機制冷循環系統、冷凝管特性測試系統、蒸發管特性測試系統、冷卻塔及冷卻水循環系統等。實驗操作系統配備谷輪3HP閉水冷機組一套，中央空調室內風機盤管一套，模擬鍋爐熱水循環系統一套。
4、信號采集與測控系統
1）絕壓傳感器：測量檢測量熱器內部以及壓縮機吸氣口與排氣口的壓力
2）渦輪流量計：用來測量系統中冷卻水以及冷凍水的流量
3）制冷劑流量計：觀測制冷系統制冷劑的流量。4-20MA
4）溫度變送器：觀測系統壓縮機吸/排氣、冷卻塔進/出水口、冷凝器制冷劑出口等中各點溫度
功率控制器：控制實驗系統中電加熱絲的加熱功率，得到實驗所需要的恒溫?zé)崴?br /> 溫度顯示儀：顯示系統中熱水箱及量熱器內部的溫度，同時輸出控制信號控制功率變送器的輸出功率。
電動調節閥：調節系統中冷卻水和冷凍水的流量
功率測量儀：測量壓縮機、量熱器加熱管及熱水箱加熱管的實時功率。
實驗?zāi)康?br /> 5、制冷/空調系統操作軟件：（單機版）
是為學習、實驗、實訓、而設計的制冷教學、管理、應用軟件，軟件支持在線選型，輕松的進行各種組件制冷量、特性、制冷劑的計算，還可以詳細的分析計算出各系統、壓縮機、冷凝器、蒸發器的性能分析報告，是不可多得的制冷系實訓應用軟件，軟件可有效計算分析制冷系統中的特性，是工作學習的好幫手。PC版本軟件支持在PC上進行制冷系統各組件模擬運行，模擬效果非常之逼真，可以獲取詳細的參數并進行計算，還可以繪圖。
主要功能
1）制冷劑性能的數據獲得（物熱力學與熱物理據運行據數時，制冷劑的比較）、組件計算、組件效率的計算。
2）瞬間動態仿真對象的冷卻：如：其冷卻期間的評估。
3）周期分析：例如一個和兩個階段的周期比較。
4）系統尺寸：獲得組件的大小與一般的尺寸標準。
5）過冷溫度的設定、過熱度加載選擇計算
6）提供便捷的制冷系統使用方法，支持在PC上模擬制冷的效果，可以制作壓焓圖，可以測試制冷系統是否可以正常運行，非常廣泛應用于高校學習、實訓。
7）軟件把可數據獲得應用制冷管道管徑選型、制冷劑物性組件、計算制冷劑物性、計算制冷劑管道壓降。您就相當于有了個助手和顧問，可以計算所有制冷劑和一些CFC的熱力物質數據和運輸特性。含有計算不同的一級和多級步循環制冷模型和計算制冷劑管尺寸的模型。
8）軟件可獲得幾個不同的單步和雙步制冷機械加工模數。第4步中也可計算制冷管子定徑的新模數�？梢栽陧�(xiàng)目中了解如何選擇和計算這些過程：
9）計算熱力性質和各點：可以在氣體或液體飽和狀態下計算熱力性質和各狀態點
10）獲得制冷狀態圖：為所有制冷劑提供了相關的壓力焓和溫度-焓圖(p,h- 和T,s-圖)；甚至還可以按按扭將計算過的循環過程順序插到圖
11）8種選擇循環圖標，可以根據自己的參數來設定制冷循環，單級循環和多級循環均可以實現，不僅有各種制冷劑的物性參數表。如進入5號壓縮參數設定界面，等待參數設定完畢，點擊計算按鈕；當參數計算完成，可查看各壓力點參數以及性能系數、質量流率，配管尺寸等參數
12）壓焓圖，PC系統模擬計算運行條件與已知組件的系統評估操作，系統效率和建議，評價降低能耗。
四、實驗項目
1、制冷系數測量
2、換熱器溫差傳熱作功能力損失測定
3、冷卻塔性能實驗
4、蒸發器性能測試
5、冷凝器性能測試
6、風機盤管空調器制冷量的測試
7、學會使用軟件輔助計算，輕松的制冷劑性能的計算（物熱力學與熱物理據運行據數據，制冷劑的比較）、組件計算、組件效率的計算。
8、學會使用軟件計算各種制冷循環中，系統中組件參數以及性能系數、質量流率，配管尺寸等參數
