[規格型號]：	DB-ZL11
[產品名稱]：	供熱計量小型模擬實驗裝置
[價　　格]：	詢價
[產品參數]：
[在線客服]：	QQ在線 QQ在線
[微　　信]：	13817525788

供熱計量小型模擬實驗裝置說明書

產品介紹：

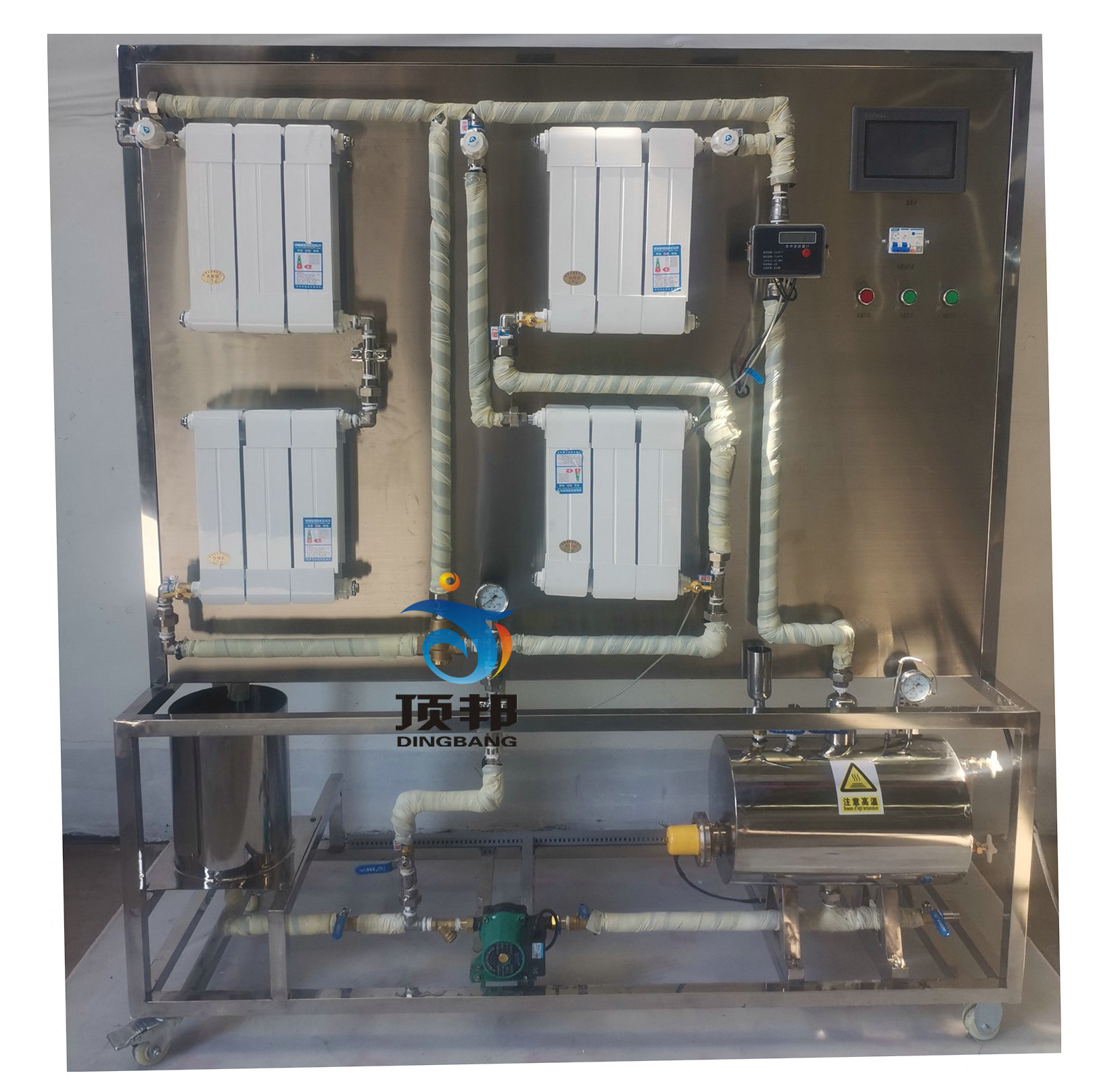

DB-ZL11 供熱計量小型模擬實驗裝置

實驗項目：
1.了解供暖熱計量系統的結構與不同管路形式。
2.用熱量表直接測定用戶散熱設備的熱量。
3.熱力工況調節實驗。

主要配置：
供熱計量小型模擬實驗裝置包含了雙管水平并聯式上供下回和加跨躍管單管順流式二種不同的用戶布置方式，采用熱量計量表。系統配備電熱水鍋爐、供熱管道和散熱片，并設有膨脹水箱、循環水泵、自力式壓差控制閥、恒溫控制閥、自動排氣閥、熱量表和等設備。

技術指標：
1、工作電源：AC220V、50Hz，三相四線制，功率3.5KW。安全保護：具有接地保護、漏電保護、過流保護。
2、304不銹鋼加熱水箱：容積40L，加熱功率3.0KW。
3、循環熱水泵參數：流量：20L/min ，揚程：12m，功率：120W。流量計范圍：16-160L/h。
4、散熱器：采用鋼制散熱片。
5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度 ±0.2℃），高精度PID調壓模塊電路。
6、雙管水平并聯式系統：主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表等組成，采用熱量表直接測量用戶散熱設備的熱量。
7、單管跨越式系統：主要由電熱水鍋爐、供熱管道、散熱片、膨脹水箱、循環水泵、熱量表等組成。
8. 供熱輔助設備：主要由自力式壓差控制閥、恒溫控制閥和自動排氣閥等設備組成。
9、8路萬能信號輸入巡檢儀和高精度數字顯示表顯示溫度、壓力、流量等實驗全部測量參數。
電源線路及控制線的安裝：須使用環保阻燃電氣配線槽，規范整理符合國家標準，具有絕緣、防弧、阻燃自熄等特點，布線整齊，安裝可靠，便于查找、維修和調換線路。
10、裝置外形尺寸：1600×500×1800mm。外形為不銹鋼可移動支架，帶雙剎車輪。

友情提示：

1、貨品驗收：閣下收貨時請檢查供熱計量小型模擬實驗裝置的貨品外觀，核實供熱計量小型模擬實驗裝置的數量及配件，拒收處于受損狀態的供熱計量小型模擬實驗裝置；

2、質保：頂邦將為閣下提供供熱計量小型模擬實驗裝置產品說明書內的質保條件和質保期，在質保范圍內提供對供熱計量小型模擬實驗裝置的免費維修，超出條件承諾時提供對供熱計量小型模擬實驗裝置的有償維修；

3、退換貨：閣下單方面原因?qū)е碌墓嵊嬃啃⌒湍M實驗裝置選型錯誤或供熱計量小型模擬實驗裝置購買數量錯誤，造成供熱計量小型模擬實驗裝置的退換貨要求，將不被接受；

4、貨期：供熱計量小型模擬實驗裝置的發貨期為參考值，如您需要了解供熱計量小型模擬實驗裝置的精確貨期，請與頂邦的銷售人員聯系；

5、如閣下對供熱計量小型模擬實驗裝置有任何疑問，請致電：021-36334717 ，我們將由專業人士為您提供有關供熱計量小型模擬實驗裝置的咨詢。
