消火栓及自動噴淋滅火系統實訓裝置，消火栓實訓系統
2025-02-22 10:34

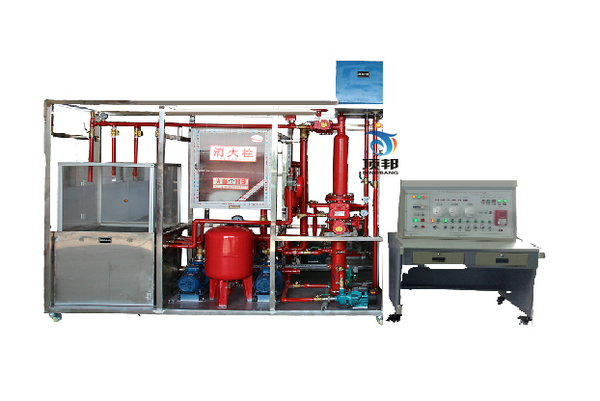

噴淋滅火及消火栓實訓裝置模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化，模擬兩層大樓噴淋滅火系統；模型系統主要由噴淋水泵、氣壓罐、濕式報警閥、水力警鈴、延時器、壓力開關、水流指示器、封閉式噴頭、試驗閥、火災探測器、火災報警器等典型噴水滅火設備構成，能生動模擬大樓內水滅火系統的典型結構。
一、系統功能：
1.具有試驗性噴淋啟動功能，當自動控制系統出現故障時，可手動啟動噴淋泵
2.模擬高位水泵本身自帶控制器，可實現本地控制，（也可實現與消防報警聯動控制）
3.模型框架和水箱等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
4.噴淋泵和氣壓罐等關鍵設備分別采用國內知名品牌設備，穩定型強
5.濕式報警閥、水流指示器、壓力開關等設備全部通過國家強制性產品認證
6、消火栓系列穩壓裝置主要由小進口氣壓罐/國內隔膜式氣壓罐、消火栓水泵機組、全自動噴淋水泵機組、管閥附件及控制柜等配置，其中大功率消防給水設備由消火栓水泵機組構成一套消防栓噴淋系統、消火栓設備：由水槍、水帶、消火栓組成。
7、單出口消火栓、消火栓箱各2個， DN50。錦綸水帶：20mm，長度20m，承壓能力0.75MPa，水槍：16mm。，同時帶標準消防卷盤及20m消防軟管。
8、給水管網，由引入管消防干管、消防立管以及相關閥門閥件組成。給水管網及相關的閥門附件均采用消防系統給水規范要求的材料，滿足消防給水系統規定的承壓能力；
二、實訓項目：
1.系統結構與設備認識
2.噴淋滅火系統安裝與使用
3.噴淋滅火系統伺應狀態操作
4.噴淋滅火系統調試
5.火災探測與火災報警
6.噴淋滅火操作
7.噴淋滅火監控使用（選做）
8.噴淋系統系統綜合操作訓練
9.噴淋滅火系統與消防報警系統聯動（選做）
10.消火栓滅火原理認識
11.消防火栓控制操作實訓
12.消防火栓的滅火演練
13.消防水帶的操作演練
三、技術參數
電壓：AC380±10％ 50Hz
保護：具有漏電保護裝置
環境溫度：+4℃～+45℃
裝置容量：＜5.0kVA
外形尺寸：4000mm×750mm×1800mm
流量：0-45（L/S） 效率：79（%）
壓力：0-2.5（MPa） 轉速 ：2900（r/min）
泵軸位置：邊立式
葉輪結構：閉式
葉輪數目：3-10
葉輪吸入方式：單吸式
供水流量：消防泵:40L/s; 穩壓泵:1.1 L/S
供水壓力：消防泵:0~1.1kW;穩壓泵:0~0.75kW
水泵數最：消防泵2臺;穩壓泵2臺 （一用一備）
單泵功率：消防泵:1.1KW；穩壓泵:0.75MPa
恒壓精度：<0.01MPa
控制方式：控制柜手/自動控制、站控室指令控制
操作方式：手動、自動
主要設備清單：
| 序號 | 設備名稱 | 單位 | 數量 | 備注 |
| 1 | 不銹鋼框架2200*800*2000mm | 套 | 1 | |
| 2 | 不銹鋼儲水箱 | 只 | 1 | |
| 3 | 高位水箱 | 只 | 1 | |
| 4 | 噴頭試驗水箱 | 只 | 1 | |
| 5 | 消火栓（包含消火栓箱、栓頭、水槍、卷盤、水帶等） | 套 | 1 | |
| 6 | 消防泵 | 臺 | 2 | |
| 7 | 穩壓泵 | 臺 | 2 | |
| 8 | 儲水壓力罐 | 只 | 1 | |
| 9 | 濕式報警閥組 | 套 | 1 | |
| 10 | 水系警鈴 | 只 | 1 | |
| 11 | 壓力開關 | 只 | 1 | |
| 12 | 延時器 | 只 | 1 | |
| 13 | 信號蝶閥 | 只 | 1 | |
| 14 | 水流指示器 | 只 | 1 | |
| 15 | 噴頭 | 只 | 2 | |
| 16 | 電磁閥 | 個 | 2 | |
| 17 | 放水閥 | 個 | 1 | |
| 18 | 噴淋管DN100\DN50\DN32 | 米 | 若干 | |
| 19 | 手閥 | 個 | 若干 | |
| 20 | 試驗臺 | 張 | 1 | |
| 21 | 控制器 | 只 | 1 | |
| 22 | 煙感 | 個 | 1 | |
| 23 | 溫感 | 個 | 1 | |
| 24 | 消火栓按鈕 | 個 | 1 | |
| 25 | 報警器 | 個 | 1 | |
| 26 | 開關電源 | 個 | 1 | |
| 27 | 漏電保護器 | 個 | 1 | |
| 28 | 指示燈、旋鈕等 | 個 | 若干 |
