液壓PLC控制實驗臺:理論與實踐的完美結合

在工業自動化的大潮中,液壓系統和PLC控制技術已經成為了不可或缺的一部分。液壓PLC控制實驗臺,作為這兩種技術的融合體現,為我們提供了一個理解和掌握液壓系統和PLC控制技術的絕佳平臺。本文將深入探討液壓PLC控制實驗臺的特性、功能以及如何使用它進行實際操作。
  首先,液壓PLC控制實驗臺是一種集計算機控制技術、液壓技術和PLC(可編程邏輯控制器)技術于一體的實驗設備。通過這個實驗臺,我們可以直觀地看到液壓系統的工作原理,理解PLC的邏輯結構,并通過編程實現對液壓系統的精確控制。
  在實驗臺中,我們可以看到,液壓系統主要由液壓泵、液壓閥、油箱等組成,它們共同構成了一個復雜的系統。而PLC則是整個系統的大腦,負責接收來自傳感器的信息,處理這些信息后,通過輸出口驅動液壓執行元件,從而控制整個系統的運行。
  接下來,我們來看看如何使用這個實驗臺。首先,我們需要將預先編寫好的程序加載到PLC中,然后通過連接相應的輸入輸出模塊,將PLC與液壓系統連接起來。當程序開始運行時,PLC將按照預定的邏輯順序,依次讀取傳感器的信息,處理這些信息后,通過輸出口驅動液壓執行元件,從而控制整個系統的運行。

YPK-T插孔式鐵桌液壓PLC控制實驗臺



(一)產品型號:

YPK-11-T 插孔式鐵桌單面單套液壓PLC控制實驗臺
YPK-21-T 插孔式鐵桌雙面合一液壓PLC控制實驗臺
YPK-22-T 插孔式鐵桌雙面雙套液壓PLC控制實驗臺

(二)概述

插孔式鐵桌液壓-PLC控制實驗臺是我公司根據高校機電一體化對氣、電、液控制的教學大綱要求,在我公司透明液壓傳動演示系統的基礎上,綜合了液壓PLC控制實驗設備的優點,采用了開放型綜合實驗臺結構,廣泛征求專家教授與老師的意見,經不斷創新改進研制而成的。
液壓實驗元件均為透明有機材料制成,透明直觀。便于了解掌握幾十種常用液壓元件的結構、性能及用途。掌握幾十種基本實驗回路的工作過程及原理。實驗時,組裝實驗回路快捷、方便。同時,配備獨立的繼電器控制單元進行電氣控制,簡單實用。通過與PLC比較,可以加深對PLC可編程序控制器的了解及掌握。



PLC編程控制器實驗室
(三)特點

實驗系統采用“二合一”雙面結構,即一張實驗桌可供兩組四位學生分別雙面進行液壓綜合實驗,優化共享資源,提高產品的性能價格比。整體結構簡單,實用性強。該實驗臺采用了鋁合金及高密度板材料。美觀大方,堅固耐用,操作方便;九渲脼椋阂簤簩驗元件1套,液壓實驗PLC電氣控制系統1套;液壓實驗繼電器控制模塊1套;液壓實驗泵站1臺。(計算機根據學校要求另行配置)。

(四)技術參數

1.電源:AC 220V 50Hz(市電)
2.實驗臺外形尺寸: 1500mm× 1000mm×820mm
3.實驗支架尺寸: 1130mm×500mm×770mm
4.PLC可編程序控制器:三菱FX1s-14MR型主機,8輸入、6輸出。

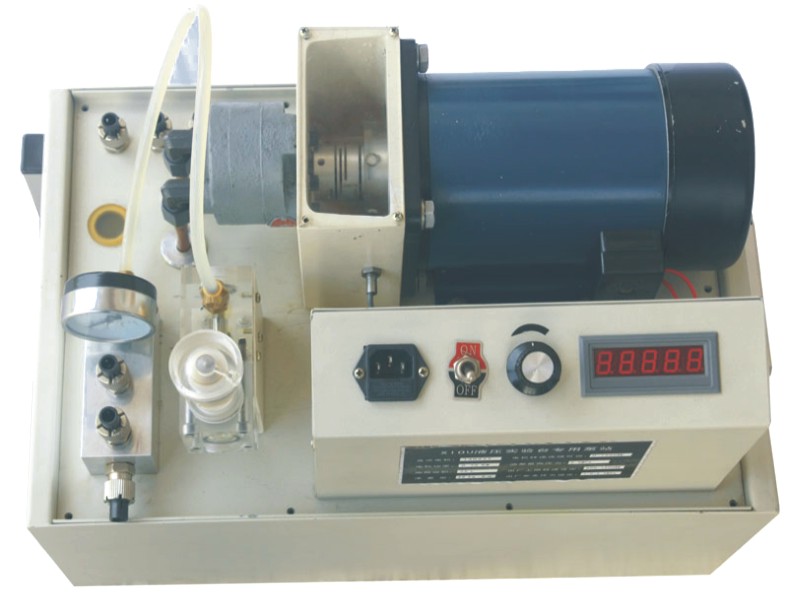

5. 實驗專用齒輪泵站
工作電源:AC:220V 電機功率:750W 電機調速范圍: 0-1500轉/分安全限速范圍:1000-1500轉/分 油泵輸出最高工作壓力:2.5MPa 安全壓力設定范圍:0.3 - 2.5 MPa 油箱容積:25L 液壓泵工作時離液壓臺1.5m遠處噪聲≤58dB

PLC編程控制器實驗室

實驗專用齒輪泵站

(五)基本元件

一.液壓元件配備:
壓力表,油箱,溢流閥,節流閥,單向閥,液控單向閥,調速閥,順序閥,減壓閥,雙作用油缸,彈簧作用油缸,增壓油缸,二位四通電磁換向閥,二位二通電磁換向閥,“O”型三位四通電磁換向閥,“H”型三位四通電磁換向閥,“M”型三位四通電磁換向閥,壓力繼電器,行程開關等。
二.電氣模塊:
1.直流24V(2A)電源單元
2.PLC可編程序控制器
3.PLC電氣控制輸入單元
4.PLC電氣控制輸出單元
5.繼電器控制單元


三.附件
1.菲力格-300專業工具配件箱

(六)基本實驗回路

1.用換向閥的換向回路
2.用“O”型機能換向閥的閉鎖回路
3.用液控單向閥的閉鎖回路
4.壓力調定回路
5.二級壓力回路
6.用減壓閥的減壓回路
7.用增壓缸的增壓回路
8.用換向閥的卸載回路
9.進油節流調速回路
10.回油節流調速回路
11.調速齒輪泵調速回路
12.調速齒輪泵和調速閥的復合調速回路
13.流量閥短接的速度換接回路
14.二次進給回路
15.用順序閥的順序動作回路
16.用壓力繼電器的順序動作回路
17.用行程開關的順序動作回路
18.用行程換向閥的順序動作回路

  總的來說,液壓PLC控制實驗臺為我們提供了一個理想的學習和實踐環境。通過這個實驗臺,我們不僅可以深入理解液壓系統和PLC控制技術,還可以提高我們的實踐能力和創新能力。無論是對于學生還是對于工程師來說,都是一個非常有價值的工具。
