基本指令實驗
一、實驗?zāi)康?/strong>1、掌握基本輸入/輸出端口操作指令的使用
二、實驗設備
1、可編程控制器實驗箱 1套
2、電腦（安裝編程軟件） 1片
3、以太網線 1根
4、實驗導線 若干

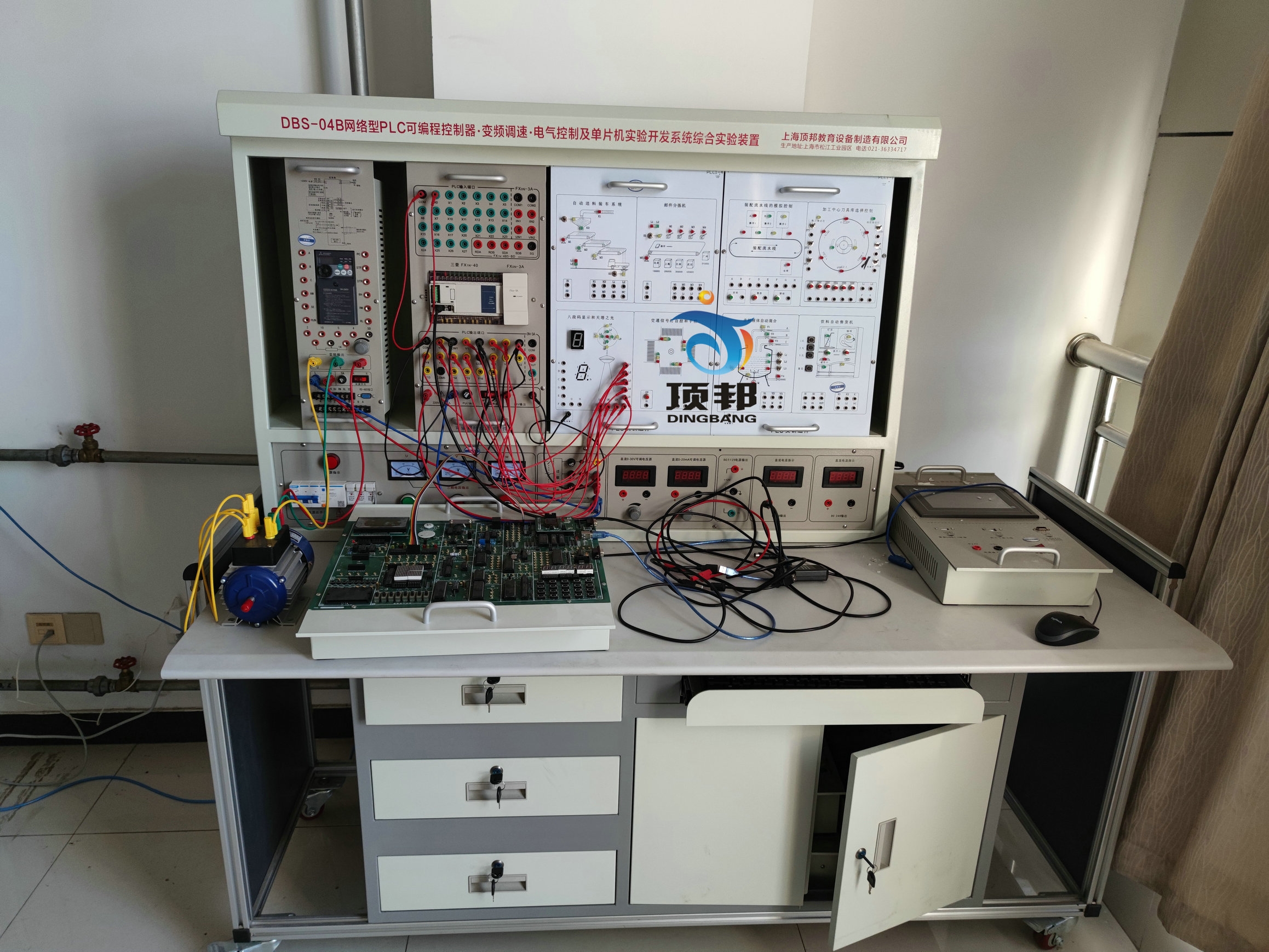

DBS-04B 網絡型PLC可編程.變頻調速.電氣控制及單片機實驗開發實驗裝置
三、實驗內容
1、實驗原理
（1）按下按鈕接通S1(I0.0)，S1(Q0.0)輸出；松開按鈕S1（I0.0）斷開，S1(Q0.0)輸出關閉。
（2）按下按鈕接通S2(I0.1)，S2(Q0.1)輸出；松開按鈕S2（I0.1）斷開，S2(Q0.1)輸出關閉。
（3）按下按鈕接通S3(I0.2)，S3(Q0.2)輸出；松開按鈕S3（I0.2）斷開，S3(Q0.2)輸出關閉。
（4）按下按鈕接通S4(I0.3)，S4(Q0.3)輸出；松開按鈕S4（I0.3）斷開，S4(Q0.3)輸出關閉。
（5）閉合按鈕K1(I0.4)，S5(Q0.4)輸出；斷開按鈕K1（I0.4），S5(Q0.4)輸出關閉。
（6）閉合按鈕K2(I0.5)，S6(Q0.5)輸出；斷開按鈕K2（I0.5），S5(Q0.5)輸出關閉。
2、配套程序
本實驗配套程序?yàn)?ldquo;基本指令實驗”。
3、接線對照表1-1
| 對應結點 | PLC | 基礎實現模塊/按鍵開關模塊 | ||
| 1 | 輸入端口 | I0.0 | 信號輸出端口 | X1 |
| 2 | I0.1 | X2 | ||
| 3 | I0.2 | X3 | ||
| 對應結點 | PLC | 直流電源 | ||
| 4 | 輸入端口公共端 | 1L+ | 電源 | 24V |
| 5 | 1M | GND/0V | ||
| 對應結點 | 基礎實現模塊/按鍵開關模塊 | 直流電源 | ||
| 6 | 公共端 | COM | 電源 | 24V |
| 對應結點 | PLC | LED模塊 | ||
| 7 | 輸出端口 | Q0.0 | 信號輸入端口 | Y0 |
| 8 | Q0.1 | Y1 | ||
| 9 | Q0.2 | Y3 | ||
| 對應結點 | PLC | 直流電源 | ||
| 10 | 輸出端口公共端 | 4L | 電源 | 24V |
| 11 | 4M | 電源 | 0V | |
| 對應結點 | LED模塊 | 直流電源 | ||
| 12 | 公共端 | COM | 電源 | GND/0V |
|
注意： 1、禁止帶電插拔實驗導線，接線完成后需仔細檢查確認無誤后可開啟電源開關！ |
||||
四、實驗步驟
1、使用編程電纜連接電腦及PLC。
2、對照接線表連接實驗導線。
3、檢查確認接線無誤后開啟實驗箱電源。
4、下載程序至CPU。
5、設置CPU至運行狀態，并控制輸入信號觀察輸出狀態是否與設計程序一致。
五、實驗內容
1．與、或、非邏輯功能實驗
2．定時器、計數器功能實驗
3．跳轉、分支功能實驗
4．移位寄存器實驗
5．?dāng)?shù)據處理功能實驗
6．微分、位操作實驗
7．A/D、D/A轉換
8．交通信號燈PLC自動控制實驗
9．?dāng)嚢杵鞯腜LC自動控制實驗
10．LED數碼官顯示PLC自動控制實驗
11．四層電梯的PLC自動控制實驗
12．加工中心刀具庫選擇控制實驗
13．藝術彩燈造型的PLC控制實驗
14．電機的自動控制實驗
15．步進電機的PLC控制
16．模擬電視發射塔實驗實驗
17．自動送料裝車系統控制實驗
18．自動售貨機實驗
19．自動成型實驗
20．水塔自動供水控制系統實驗
21．郵件自動分揀實驗
22．自動洗衣機控制系統模擬實驗
23．電鍍過程控制實驗
24．觸摸屏的基本指令演示
25．觸摸屏的LED數碼顯示控制
26．觸摸屏控制的三相鼠籠異步電機變頻調速控制
27．變頻器功能參數設置與操作實驗
28．觸摸屏的溫度PID控制
29．三相異步電機的變頻開環調速實驗
30．基于PLC通信方式的變頻器開環調速
31．基于PLC通訊方式的變頻器閉環調速
32．基于PLC模擬量方式的變頻器閉環調速
33．三相鼠籠異步電機點動控制
34．三相鼠籠異步電機具有自鎖的正轉控制線路
35．三相鼠籠異步電機聯鎖的正反轉控制
36．三相鼠籠異步電機帶延時正反轉控制
37．三相鼠籠異步電機Y/△轉換起動控制
38．接觸器控制串電阻起動控制線路
39．延時控制串電阻降壓起動線路
40．C620車床電氣控制線路
41．MCGS組態棒圖實驗教學
42．利用已編好組態棒圖，對以上任何實驗進行動態跟蹤教學
實驗
