1建設目標
建設云實驗平臺，在該平臺上實現了編程教學實驗、數據庫實驗以及網盤應用系統；該平臺技術上采用服務器虛擬化技術通過云管理平臺實現了實驗環境的快速部署；虛擬化平臺基于磁盤陣列集中存儲，采用FC SAN網絡架構。現規劃建設一個Hadoop 大數據實驗室，使用已經建設好的平臺，通過擴展資源池的方式部署，利用現有服務器虛擬化平臺虛擬出大量虛擬機用于構建Hadoop 集群，主要用于學生實驗以及科研用途。假定建設目標和規模如下：
建設目標：建設成校級實驗室，滿足學生做大數據實驗和教師大數據科研。
建設規模：系統支持100個左右的虛機同時運行，性能滿足學生大數據實驗需求。
擴展性需求：系統需具備良好擴展能力，可以方便擴展系統容量和性能，以滿足更多實驗和科研需求。
2配置方案
本章節對構建大數據實驗室所需要的硬件資源進行配置，從大數據實驗資源需求出發來分析構建大數據實驗室需要對現有物理服務器、磁盤陣列、FC交換機、IP網絡交換機的資源做哪些擴容。2.1已有資源
云實驗平臺已經部署了10多臺2路物理服務器，通過1臺FC交換機與1臺磁盤陣列連接；現有物理計算資源可以支撐同時運行200個虛機（1個LCPU、4GB內存、30GB虛擬磁盤），現有磁盤陣列的存儲資源主要提供虛機存儲空間和網盤存儲空間。2.2擴容資源需求
對資源需求進行估算是虛擬化系統硬件配置的基本依據。在大數據實驗室中，資源可分為兩大類：一類是運行時系統需要的資源，它決定了系統能支持同時運行多少個虛機，該情形主要關注物理服務器的CPU 資源、內存資源和磁盤陣列的IOPS 資源，磁盤IOPS資源在大數據實驗中需求相對較高；另一類是系統可以“存放”多少個虛機，這主要關注磁盤陣列的存儲容量。運行資源
假定虛機規格如下表中所示，該規格滿足大數據實驗環境下對性能的需求；則200個虛機同時運行，需提供下表中所需資源。
| Linux虛機規格 | 同時運行虛機數量 | 虛擬資源池大小需求 | ||
| CPU大小 | 2個邏輯CPU、2.0GHZ | 100 | CPU資源 | 200個邏輯CPU、200GHz |
| 內存大小 | 4GB | 內存大小 | 400GB | |
| 磁盤IOPS | 100 | 磁盤IOPS | 10000 | |
存儲容量
磁盤陣列存儲空間由需要多少個虛機和虛機磁盤大小決定，假定虛機磁盤規格如下表所示、需要存放500個虛機，總共需要約210TB的存儲空間。
| Linux虛機規格 | 虛機總數 | 磁盤陣列存儲空間需求 | ||
| 磁盤1（系統盤）大小 | 15GB | 500 | 磁盤空間 | 107500GB（100TB） |
| 磁盤2（數據盤）大小 | 200GB | |||
2.3物理服務器擴容配置
作為虛擬化主機的物理服務器，目前可選擇的配置主要有2路和4路，綜合考慮CPU利用率、網絡成本等因素，我們建議選擇2路服務器作為虛擬化主機，2路較4路將提供更好的性價比。首先計算總共需要多少物理的CPU資源和內存資源，計算以上述“運行資源”為基本依據，并考慮物理資源的80%用作運行虛擬機。
| 虛擬資源池大小 | 比例 | 物理資源池大小需求 | ||
| CPU資源 | 200個邏輯CPU、200GHz | 80% | CPU資源 | 250個邏輯CPU 250GHz |
| 內存資源 | 400GB | 內存資源 | 500GB | |
| 新增物理資源池大小 | 物理服務器規格 | 物理服務器數量 | ||
| CPU資源 | 250個邏輯CPU 、250GHz | CPU | 2路10核、超線程（40個邏輯CPU）、2.0GHz | 7 |
| 內存資源 | 500GB | 內存 | 128GB | 4 |
| 磁盤 | 1*240GB SSD盤 | |||
| 網口 | 4*1gb | |||
| FC口 | 1*8gb | |||
2.4磁盤陣列擴容配置
磁盤陣列作為虛擬化系統后端共享存儲，主要考慮IOPS性能和存儲空間的要求。存儲空間顯然容易配置，而IOPS存在諸多變數，這是個無法準確估算的指標，為了使系統具備較好的性能，我們進行了仔細考量。依據2.2節所估算的IOPS性能要求和存儲空間要求，估算系統需要多少塊SAS磁盤。
| 存儲資源需求 | 單塊SAS盤 | 需配置SAS磁盤數量 | ||
| IOPS | 10000 | IOPS | 200 | 50塊 |
| 存儲容量 | 107500GB | 容量 | 900GB | 120塊 |
第1：使用高性能SSD盤結合SAS盤，提供較SAS盤更好的性能；該部分的空間主要用于虛機的系統盤。
第2：使用高性能SSD盤結合大容量SATA盤，主要滿足系統容量的需求，并提供了接近SAS盤的性能；此部分存儲空間主要用于虛機的數據盤。
現有磁盤陣列擴容配置配置如下表：
| 磁盤陣列擴容配置 | 可提供的規格、功能 | ||
| 控制器 | （雙活冗余控制器） | IOPS | 大于12000 |
| 緩存 | （32GB） | 存儲容量 | 120TB裸容量 |
| SSD盤 | 新增：4*200GB | SSD緩存 | 支持 |
| SAS盤 | 新增：12*900GB | 精簡置備 | 支持 |
| SSD盤 | 新增：4*400GB | 存儲快照 | 支持 |
| SATA盤 | 新增：28*4TB | ||
2.5FC SAN網絡擴容配置
由于新增加了8臺物理服務器，F(xiàn)C交換機需要新增加激活端口和相應模塊，數量為8個。2.6IP網絡擴容配置
原交換機為48個千兆網口，從端口數量上來說資源是夠的，但是在大數據實驗環境中，虛機之間存在大量的東西向數據流量，因此我們?cè)O(shè)計增加一臺24口的千兆交換機用于大數據集群后端網絡流量通道。2.7擴容配置清單
構建滿足100個虛機同時運行的大數據實驗平臺，需要對現有云實驗平臺物理資源進行擴容，擴容包括：新增8臺物理服務器、磁盤陣列添加SSD/SAS/SATA盤、FC交換機增加激活端口、新增1臺24口IP交換機，詳細擴容配置清單如下表：| 序號 | 名稱 | 品牌/型號 | 擴容配置描述 | 數量 | 單位 |
| 一 | 云實驗平臺硬件擴容配置 | ||||
| 1-1 | 虛擬化主機 | 云創cServer | 2U機架式服務器帶機架安裝套件；CPU:2顆Xeon E5-2670 V3，內存：128GB;4個千兆網口；Disk：1塊240GB SSD，板載支持Raid0,1,5 ,FC口：單口8Gb； | 8 | 臺 |
| 1-3 | 磁盤陣列 |
云創 rStor 7000 |
擴容新增：4*200GB SSD，4*400GB SSD，12*900GB SAS盤、28*4TB SATA盤，SSD緩存功能、精簡配置功能、快照功能 | 0 | 臺 |
| 1-4 | 光纖交換機 | Brocade 300B | 擴容新增：8個端口激活許可，8個端口8gb模塊； | 0 | 臺 |
| 1-5 | 千兆交換機 | 華為 S5700-28C-SI | 24個10/100/1000Base-T，可插拔交流電源，交流供電 | 1 | 臺 |
| 二 | Hadoop教學培訓服務 | ||||
| 2-1 | 1 | 套 | |||
| 三 | 其他相關費用 | ||||
| 3-1 | 機柜 | 1 | 臺 | ||
| 3-2 | 定制開發 | ||||
| 3-3 | 安裝調試 | ||||
| 3-4 | 培訓服務 | ||||
3部署方案
3.1系統架構

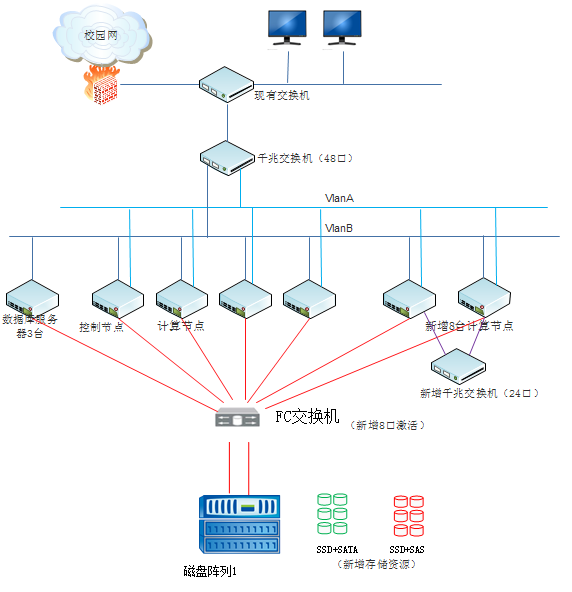

系統架構在擴容前后基本沒有變化，擴容后的整個虛擬化系統部署架構如下圖所示。
與原先區別主要是資源池?cái)U(kuò)充了，新增的物理服務器構成一個新的集群，并且通過新增加一臺千兆交換機構成大數據實驗虛機后端網絡流量通道。
3.2IP網絡部署
本項目中對于IP網絡的部署設計，除了考慮vSphere環境下一般性的部署注意事項外，還需要注意由虛機構成的Hadoop集群對IP網絡的需求。

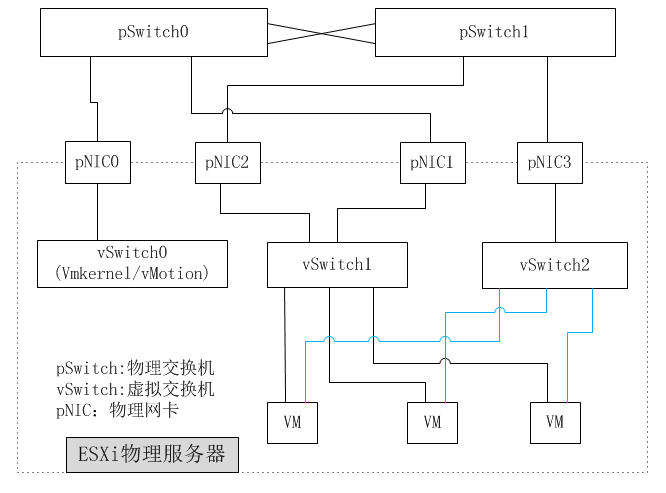

上圖是一臺物理服務器的虛擬網絡和物理網絡連接示意圖。
每個虛機配置2個虛擬千兆網口，一個用于虛機前端業務流量，一個用于Hadoop集群后端流量，虛擬交換機vSwitch1和vSwitch2技術上可以使用一臺、可以配置為標準虛擬交換機或分布式虛擬交換機，為了清晰和降低難度，建議配置為2個標準虛擬交換機；vSwitch0和vSwitch1上行鏈路可以互為備份，vSwitch1和vSwitch2的上行鏈路可以互為備份；物理服務器4個網口連接到2臺堆疊的物理交換機。這種部署設計實現了IP網絡全冗余，提供了故障切換和網絡負載均衡功能。
3.3Hadoop集群部署
通過虛機部署Hadoop集群，當然需要評估虛機資源的需求，即使評估有誤也無關系，虛擬化的一大好處就在于資源可以靈活調整。在部署和使用虛機時，我們可以結合使用虛機模板、虛機克隆、虛機快照等技術為創建和使用實驗環境提供便利。
Hadoop集群包含了Master節點和Slave節點，可以進行Hadoop部署實驗、HDFS實驗、MapReduce實驗、HBase實驗、Hive實驗等。下表是節點虛機配置參考。
| Master節點配置參考 | Slave節點配置參考 | ||
| CPU | 2*LCPU | CPU | 1-2*LCPU |
| MEM | 8-16GB | MEM | 2-8GB |
| Disk1（sda） | 15GB | Disk1（sda） | 15GB |
| Disk2（sdb） | 20GB | Disk2（sdb） | 50-200GB |
| 虛擬網卡1 | 千兆 | 虛擬網卡1 | 千兆 |
| 虛擬網卡2 | 千兆 | 虛擬網卡2 | 千兆 |
3.4部署計劃
下表給出本項目部署實施的一些主要任務和時間預估。| 任務 | 時間 |
| IP地址規劃,VLAN規劃 | 4H |
| Fabric Zone規劃 | 1H |
| 存儲LUN規劃 | 2H |
| 虛機資源規劃 | 1H |
| 設備上架，完成物理安裝 | 1D |
| 磁盤陣列初始安裝 | 2H |
| FC交換機配置 | 2H |
| IP網絡配置（交換機、路由器） | 2H |
| 存儲完成配置 | 2H |
| vSphere安裝配置 | 1.5D |
| 虛機資源規劃 | 2H |
| 軟件ISO導入，虛機模板創建 | 1H |
| 第一個大數據集群建立 | 1D |
| 使用測試，調整 | 2D |
| 創建其他大數據集群 |
