一、概述
該裝置由DBSP-13小容量晶閘管直流調速電路移植而來，適用于4KW以下的小容量晶閘管直流調速電路，主電路為單相橋式半控結構，系統采用電壓采用電壓負反饋和電流正反饋控制，并具有電流截止負反饋環節和串聯微分校正網絡。
該設備具有故障考核功能，學�？筛鶕�(jù)實訓要求進行考核訓練。該裝置符合國家最新《職業標準》和中華人民共和國勞動與社會保障部最新頒發的“實訓設備行業標準”，適合于各類職業學校、技工學校、中專學校、勞動培訓及技能鑒定單位的教學培訓和維修電工的中、高級實操考核和技能鑒定使用。
二、技術性能
1、輸入電源：單相 (220V+_1 0％50Hz)
2、交流電源：單相 AC220V 50Hz
3、整流輸出電壓：DC 200V
4、最大輸出電流：DC2A
5、勵磁電壓：DC200V
三、裝置的配置介紹

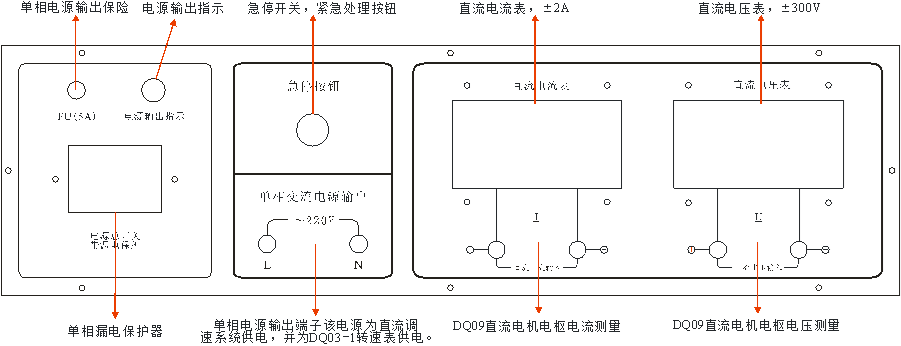

1.鋁制面板上的元器件及功能說明，如圖1-1。
圖1-1 鋁質面板各部分說明示意圖2.小容量晶閘管直流調速系統面板

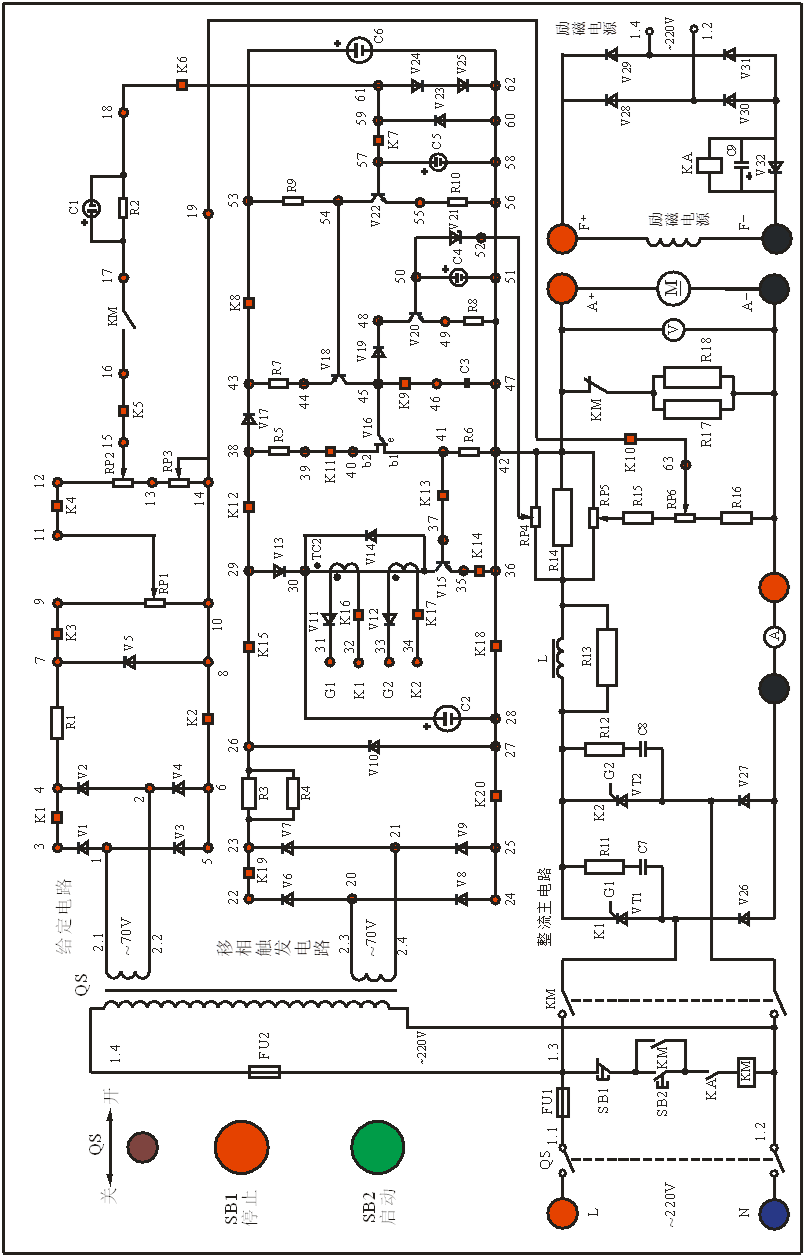

面板上有完整的電路原理圖及電子元器件，使操作者對電路的結構一目了然，并在該面板上引出測試點和調整點，以便于進行觀測，分析，調試，排故等。圖1-2為帶電流截止負反饋的直流調速系統原理圖。
圖1-2帶電流截止負反饋的直流調速系統原理圖

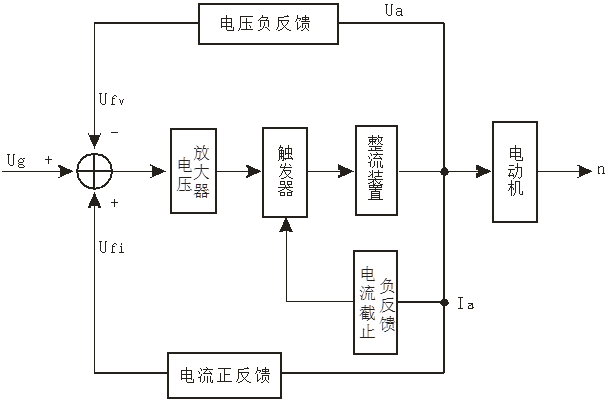

圖1-3為帶電流截止負反饋的直流調速系統原理框圖。
圖1-3 帶電流截止負反饋的直流調速系統框圖
系統由 主電路→觸發電路→控制電路→輔助電路（包括保護、指示、報警）等。
3.可調電阻負載的使用說明

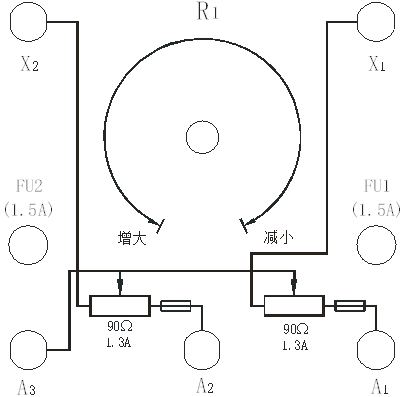

裝置中用到的可調電阻器分為90歐和900歐兩種。每相有兩只電阻。每只電阻可調范圍為0～900歐(或0～90歐)，允許電流為0.4A（或1.3A）。兩只電阻作為可變電阻使用時可有串聯和并聯兩種接法。接法介紹以下圖1-4為例：
串聯：A3接線柱不用，A1與A2兩接線柱之間電阻的可調范圍為0～2×90歐。并聯：將A1和A2短接，A1和A3之間兩接線柱之間電阻的可調范圍為0～45歐。
由于實驗的需要，變阻器除了做可變電阻使用外，還可采用電位器接法做分壓器用。例如他勵直流發電機勵磁電壓調節就可采用電位器接法。做分壓器時可以單只使用，也可以并聯使用。分壓器接法為： 固定電壓接在A2和X2之間，而可變電壓可以從A3和A2（或A3和A4）端引出。
對可調電阻器的保護很重要。比如，旋鈕手柄調到最大及最小位置附近時，不要用力過大，否則可能使接觸碳刷超位，損壞變阻器；在變阻器的使用中，一定要保證流過變阻器的電流小于它的額定值，否則長期使用時將燒斷電阻絲。
圖1-4 可調電阻器的使用說明
4.故障設置箱
該裝置共設置了20個獨立的故障點。每個故障點都有觀測孔引出，供學生排故障時測試、分析之用。
特別注意：通過故障箱內的鈕子開關設置故障，正常實訓（不做排故考核）時，請解除故障。（開關下?lián)�，正常狀態，開關上撥，故障狀態）
5.示波器供電電源
控制屏右下角設有單相三極電源插座，為示波器提供～220V，50Hz的交流電源。
