一、實驗?zāi)康?/strong>
1、槽輪機構的原理及其運動特性。
2、訓練學生的工程實踐動手能力，培養學生的創新意識及綜合設計的能力。
3、加深學生對平面機構組成原理的理解。
二、實驗原理及特點
任何平面機構可以用零自由度的桿組依次連接到原動件和機架上去的方法來組成，這是機構的組成原理，也是本實驗的基本原理
1、槽輪機構
機構說明：槽輪機構動力性能較差，但若將一個導桿機構串聯在槽輪的機構之前，則可改善槽輪機構的動力性能。圖1 槽輪機構
三、實驗設備及功能
1）實驗臺機架

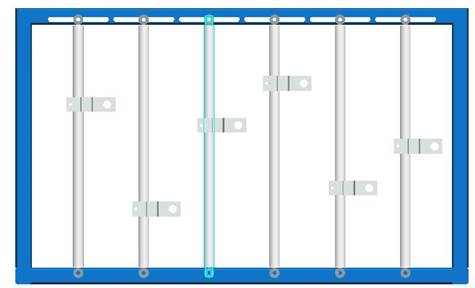

實驗臺機架如圖2所示：機架中有5根鉛垂的活塞桿，它們可沿X軸左右移動，固定靠六角頭螺釘和蝶型螺母固定。需移動時請先將蝶型螺母松開，雙手推動活塞桿.并盡可能使它保持垂直狀態�；钊麠U上的滑塊可沿Z軸上下移動，用內六角螺釘將滑塊緊定在活塞桿上。（注意：在移動立柱或滑塊時需用直尺或卷尺量出它們的相對位置再把螺釘擰緊。）
圖2 機架
2）其它組件
| 序號 | 名 稱 | 示 意 圖 | 規 格 | 數量 | 備 注 |
|
1 |
主動軸帶輪 |
 |
1 | ||
|
2 |
電機軸帶輪 |
 |
1 | ||
|
3 |
主 軸 |
 |
2 | ||
|
4 |
槽 輪 |
 |
1 | ||
|
5 |
主 動 輪 |
 |
1 | ||
|
6 |
端 蓋 |
 |
3 | ||
|
7 |
卡 環 |
 |
2 |
提供M5平頭螺釘.M3圓頭螺釘內六角扳手一套，1m卷尺一把，開口扳手1個。
四、實驗臺裝配圖及爆炸圖

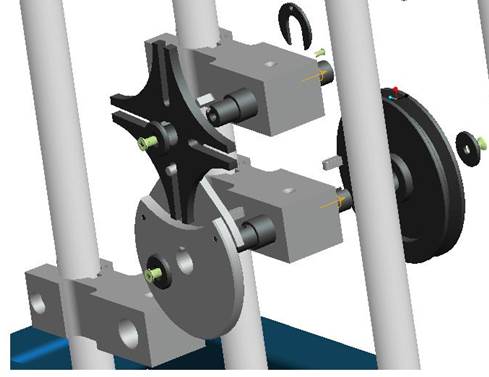

圖3 爆炸圖

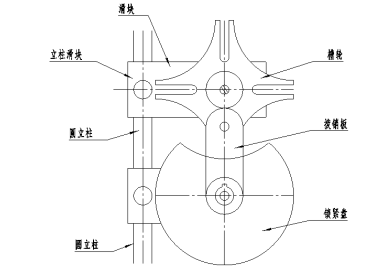

圖4 裝配圖
