一、實驗?zāi)康?/strong>
(1) 理解三相半波可控整流電路的工作原理。
(2) 熟悉三相半波可控整流電路在電阻負載和電阻電感性負載時的工作情況。
二、實驗所需掛件及附件
| 序號 | 型 號 | 備 注 |
| 1 | GDQ01電源控制屏 | 該控制屏包含“三相電源輸出”等模塊 |
| 2 | DK03晶閘管主電路 | 該掛件包含“晶閘管”、“電感”等模塊 |
| 3 | DK04三相晶閘管觸發電路 | 該掛件包含“觸發電路”、“功放電路”等模塊 |
| 4 | DK08 給定及實驗元器件 | 該掛件包含“給定”模塊 |
| 5 | DQ27 三相可調電阻器 | 調到最大,最小處附近時不要用力過猛 |
| 6 | 雙蹤示波器 | 自備 |
| 7 | 萬用表 | 自備 |
三相半波可控整流電路用了三只晶閘管，與單相電路比較，其輸出電壓脈動小，輸出功率大。不足之處是晶閘管電流即變壓器的副邊電流在一個周期內只有1/3時間有電流流過，變壓器利用率較低。圖2-17中晶閘管用DK03正橋組的三個，電阻R用450Ω可調電阻（將兩個900Ω接成并聯形式），電感Ld用DK03面板上的700mH，其三相觸發信號由DK04內部提供，只需在其外加一個給定電壓接到Uct端即可，給定電壓在DK08上。直流電壓、電流表在DK03上獲得。

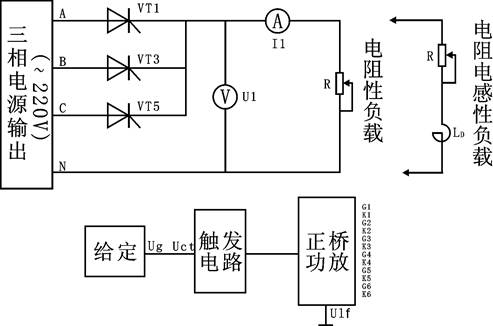

圖9-17 三相半波可控整流電路實驗原理圖
四、實驗內容
(1) 三相半波可控整流電路帶電阻性負載。
(2) 三相半波可控整流電路帶電阻電感性負載。
五、實驗方法
(1) DK03和DK04上的“觸發電路”調試
① 打開總電源開關，操作“電源控制屏”上的“三相電網電壓指示”開關，觀察輸入的三相電網電壓是否平衡。將GDQ01“電源控制屏”上“調速電源選擇開關”撥至“直流調速”側。
② 用弱電導線將GDQ01三相同步信號a,b,c輸出端和DK04“三相同步信號輸入”端相連，打開DK04電源開關，撥動 “觸發脈沖指示”鈕子開關，使“窄”的發光管亮。
③ 觀察A、B、C三相的鋸齒波，并調節A、B、C三相鋸齒波斜率調節電位器（在各觀測孔左側），使三相鋸齒波斜率盡可能一致。
④ 將DK08上的“給定”輸出Ug直接與DK04的移相控制電壓Uct相接，將給定開關S2撥到接地位置（即Uct=0），調節DK04上的偏移電壓電位器，用雙蹤示波器觀察A相同步電壓信號和“雙脈沖觀察孔” VT1的輸出波形，使α=170°（觀看VT1’雙脈沖中的左邊那個與）。
⑤ 適當增加給定Ug的正電壓輸出，觀測DK04上“脈沖觀察孔”的波形，此時應觀測到單窄脈沖和雙窄脈沖。
⑥ 將DK04面板上的Ulf端接地，用20芯的扁平電纜，將DK04的“正橋觸發脈沖輸出”端和DK03“正橋觸發脈沖輸入”端相連，觀察正橋VT1～VT6晶閘管門極和陰極之間的觸發脈沖是否正常。
(2) 三相半波可控整流電路帶電阻性負載
按圖9-17接線，將電阻器放在最大阻值處，按下“啟動”按鈕，DK08上的“給定”從零開始，慢慢增加移相電壓，使α能從30°到170°范圍內調節，用示波器觀察并紀錄α=30°、60°、90°、120°、150°時整流輸出電壓Ud和晶閘管兩端電壓UVT的波形，并紀錄相應的電源電壓U2及Ud的數值于下表中
| α | 30° | 60° | 90° | 120° | 150° |
| U2 | |||||
| Ud（記錄值） | |||||
| Ud/U2 | |||||
| Ud（計算值） |
)] (30o～150o)(3) 三相半波整流帶電阻電感性負載
將DK03上700mH的電抗器與負載電阻R串聯后接入主電路，觀察不同移相角α時Ud、Id的輸出波形，并記錄相應的電源電壓U2及Ud、Id值，畫出α＝90o時的Ud及Id波形圖。
| α | 30° | 60° | 90° | 120° |
| U2 | ||||
| Ud（記錄值） | ||||
| Ud/U2 | ||||
| Ud（計算值） |
繪出當α＝90o時，整流電路供電給電阻性負載、電阻電感性負載時的Ud及Id的波形，并進行分析討論。
七、注意事項
整流電路與三相電源連接時，一定要注意相序，必須一一對應。
