一、實訓目的
1、通過對三相異步電動機點動控制和自鎖控制線路的實際安裝接線，掌握由電氣原理圖變換成安裝接線圖的知識。
2、通過實訓進一步加深理解點動控制和自鎖控制的特點以及在機床控制中的應用。
二、選用組件
1、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ10 | 三相鼠籠異步電動機(△/220V) | 1臺 |
| 2 | GDQ39-1 | 繼電接觸控制組件（一） | 1件 |
GDQ39-1
三、實訓內容
實訓前要檢查控制屏左側端面上的調壓器旋鈕須在零位，下面“直流電機電源”的“電樞電源”開關及“勵磁電源”開關須在“關”斷位置。打開空氣開關，按下啟動按鈕，旋轉控制屏左側調壓器旋鈕將三相交流電源輸出端U、V、W的線電壓調到220V。再按下控制屏上的“停止”按鈕以切斷三相交流電源。以后在實訓接線之前都應如此。
1、三相異步電動機點動控制線路：

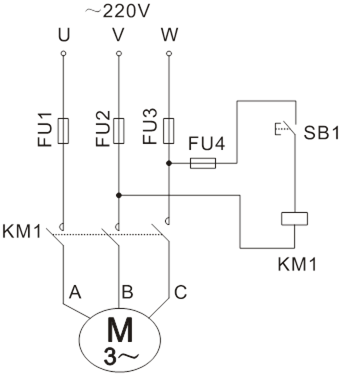

圖5-6 點動控制線路
按圖5-6接線。圖中SB1、KM1、FU1、FU2、FU3、FU4為掛件GDQ39-1上的器件，電機選用DQ10（△/220V）。接線時，先接主電路，它是從220V三相交流電源的輸出端U、V、W開始，經熔斷器FU1、FU2、FU3、接觸器KM1主觸點到電動機M的三個線端A、B、C的電路，用導線按順序串聯起來，有三路。主電路經檢查無誤后，再接控制線路，從熔斷器FU4插孔W開始，經按鈕SB1常開、接觸器KM1線圈到插孔V。線路接好經指導老師檢查無誤后，按下面步驟進行實訓：
（1）按下控制屏上“啟動”按鈕，接通三相交流220V電源。
（2）再按下起動按鈕SB1，對電動機M進行點動操作，比較按下SB1和松開SB1時電動機M的運轉情況。
2、三相異步電動機自鎖控制線路：

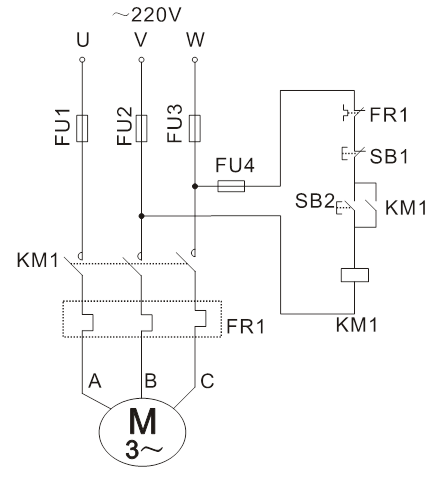

圖5-7 自鎖控制線路
按下控制屏上的“停止”按鈕以切斷三相交流電源。按圖5-7接線，圖中SB1、SB2、KM1、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上的器件，電機選用DQ10（△/220V）。
檢查無誤后，啟動電源進行實訓：
（1）按下控制屏上“啟動”按鈕，接通三相交流220V電源。
（2）再按下起動按鈕SB2，松手后觀察電動機M運轉情況。
（3）按下停止按鈕SB1，松手后觀察電動機M運轉情況。
3、三相異步電動機既可點動又可自鎖控制線路：
圖5-8 既可點動又可自鎖控制線路
按下控制屏上“停止”按鈕切斷三相交流電源后，按圖5-8接線，圖中SB1、SB2、SB3、KM1、FR1、FU1、FU2、FU3、FU4為掛件GDQ39-1上的器件，電機選用DQ10（△/220V）。
檢查無誤后通電實訓：
（1）按下控制屏上“啟動”按鈕，接通三相交流220V電源。
（2）再按下起動按鈕SB2，松手后觀察電動機M是否繼續運轉。
（3）運轉半分鐘后按下SB3，然后松開，電機M是否停轉；繼續按下和松開SB3觀察此時屬于什么控制狀態。
（4）按下停止按鈕SB1，松手后觀察電動機M是否停轉。
四、思考題
1、試分析什么叫點動，什么叫自鎖，并比較圖5-6和圖5-7的結構和功能上有什么區別？
2、圖中各個電器如FU1、FU2、FU3、FU4、KM1、FR、SB1、SB2、SB3各起什么作用？已經使用了熔斷器為何還要使用熱繼電器？已經有了電源總開關為何還要使用接觸器KM1？
3、圖5-7電路能否對電動機實現過流、短路、欠壓和失壓保護？
4、畫出圖5-6、5-7、5-8的工作原理流程圖。
