一、實訓目的
1、掌握三相異步電動機的空載、短路和負載試驗的方法。
2、用直接負載法測取三相鼠籠式異步電動機的工作特性。
3、測定三相鼠籠式異步電動機的參數。
二、預習要點
1、異步電動機的工作特性指哪些特性？
2、異步電動機的等效電路有哪些參數？它們的物理意義是什么？
3、異步電動機的工作特性和參數的測定方法。
三、實訓項目
1、空載試驗。
2、短路試驗。
3、負載試驗。
四、實訓方法
1、實訓設備
| 序 號 | 型 號 | 名 稱 | 數 量 |
| 1 | DQ03-1 | 導軌、光電測速系統及轉速表 | 1件 |
| 2 | DQ19 | 校正過的直流電機 | 1臺 |
| 3 | DQ10 | 三相鼠籠異步電動機 | 1臺 |
| 4 | GDQ25 | 交流參數表 | 1件 |
| 5 | DQ22 | 直流數字電壓、毫安、安培表 | 1件 |
| 6 | DQ27 | 三相可調電阻器 | 1件 |
| 7 | DQ31C | 熔斷器及開關板 | 1件 |
2、屏上掛件排列順序
GDQ25、DQ22、DQ27、DQ31C
3、空載試驗
（1）按圖3-3接線。電機繞組為Δ接法(UN=220V)，直接與光電測速系統同軸聯接，不聯接校正直流測功機DQ19。
(2) 把交流調壓器調至電壓最小位置，接通電源，逐漸升高電壓，使電機起動旋轉，觀察電機旋轉方向。并使電機旋轉方向?yàn)檎D(zhuǎn)(如轉向不符合要求需調整相序時，必須切斷電源)。
(3) 保持電動機在額定電壓下空載運行數分鐘，使機械損耗達到穩定后再進行試驗。

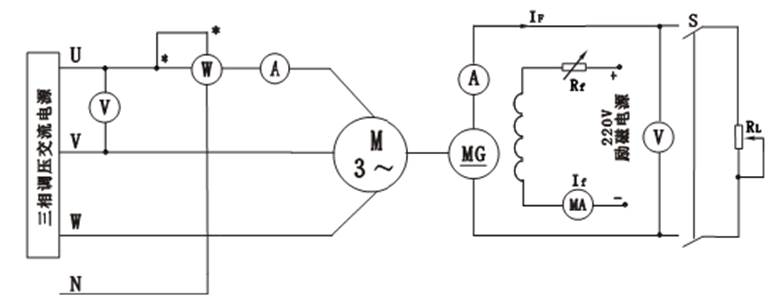

圖3-3 三相鼠籠式異步電動機試驗接線圖
(4) 調節電壓由1.2倍額定電壓開始逐漸降低電壓，直至電流或功率顯著增大為止。在這范圍內讀取空載電壓、空載電流、空載功率。
(5) 在測取空載實訓數據時，在額定電壓附近多測幾點，共取7～9組數據記錄于表3-4中（注：實訓中通過測PⅠ，估算P0，P0=3PⅠ，即利用三表法求三相總功率，cosφ0= P0/S）。
表3-4
| 序號 | U0L（V） | I0L（A） | PⅠ（W） | P0（W） | cosφ0 |
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 6 |
(1) 測量接線圖同圖3-3。用制動工具扳手將三相電機轉子堵住。
(2) 調壓器退至零，按下啟動按鈕，接通交流電源。調節控制屏左側調壓器旋鈕使之逐漸升壓至短路電流到1.2倍額定電流，再逐漸降壓至0.3倍額定電流為止。
(3) 在這范圍內讀取短路電壓、短路電流、短路功率。
(4) 共取5～6組數據記錄于表3-5中（注：實訓中通過測PⅠ，估算P0，P0=3PⅠ，即利用三表法求三相總功率，cosφK = PK /S）。
表3-5
| 序號 | UKL（V） | IKL（A） | PⅠ（W） | PK（W） | cosφK |
| 1 | |||||
| 2 | |||||
| 3 | |||||
| 4 | |||||
| 5 | |||||
| 6 |
(1) 測量接線圖同圖3-3。同軸聯接負載電機。圖中Rf用DQ27上1800Ω阻值，RL用DQ27上1800Ω阻值加上900Ω并聯900Ω共2250Ω阻值，S選用DQ31C。
(2) 按下啟動按鈕，接通交流電源，調節調壓器使之逐漸升壓至額定電壓220V并保持不變。
(3) 合上校正過的直流電機的勵磁電源，調節Rf使勵磁電流至校正值(100mA)并保持不變。
(4) 合上開關S，調節負載電阻RL（注：先調節1800Ω電阻，調至零值后用導線短接再調節450Ω電阻），使異步電動機的定子電流逐漸上升，直至電流上升到1.25倍額定電流。
(5) 從這負載開始，逐漸減小負載直至空載（即斷開開關S），在這范圍內讀取異步電動機的定子電流、輸入功率、轉速、校正直流測功機的負載電流IF等數據。
(6) 共取8～9組數據記錄于表3-6中。
表3-6 U1=U1N=220V（Δ） If= mA
| 序號 | I1L（A） | PⅠ（W） | P1（W） | IF（A） | T2（N·m） | n（r/min） |
| 1 | ||||||
| 2 | ||||||
| 3 | ||||||
| 4 | ||||||
| 5 | ||||||
| 6 | ||||||
| 7 | ||||||
| 8 |
1、作空載特性曲線：I0L、P0、cosφ0=f(U0L)
2、作短路特性曲線：IKL、PK=f(UKL)
3、由空載、短路實訓數據求異步電機的等效電路參數。
(1) 由短路實訓數據求短路參數
短路阻抗：
短路電阻：
短路電抗：
式中 ，PK——分別為電動機堵轉時的相電壓，相電流，三相短路功率（Δ接法）。
轉子電阻的折合值：
≈式中r1C是沒有折合到75℃時實際值。
定、轉子漏抗： ≈ ≈
(2) 由空載試驗數據求激磁回路參數
空載阻抗
空載電阻
空載電抗
式中 ，P0——分別為電動機空載時的相電壓、相電流、三相空載功率（Δ接法）。
激磁電抗
激磁電阻 式中PFe為額定電壓時的鐵耗，由圖3-4確定。

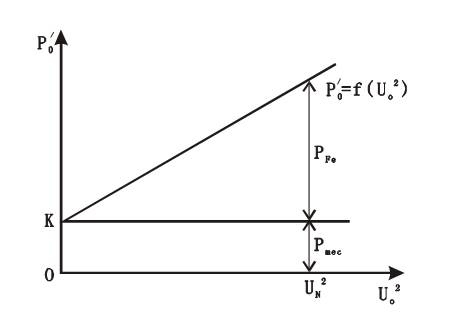

圖3-4 電機中鐵耗和機械耗
4、作工作特性曲線P1、I1、η、S、cosφ1=f(P2)。
由負載試驗數據計算工作特性，填入表2-7中。
表2-7 U1=220V(Δ) If = mA
|
序 號 |
電動機輸入 | 電動機輸出 | 計 算 值 | |||||
 (A) |
P1 (W) |
T2 (N·m) |
n (r/min) |
P2 (W) |
S (%) |
η (%) |
cosφ1 | |
式中 ——定子繞組相電流，A；
——定子繞組相電壓，V；S——轉差率；
η——效率。
六、思考題
1、由空載、短路實訓數據求取異步電機的等效電路參數時，有哪些因素會引起誤差？
2、從短路實訓數據我們可以得出哪些結論？
