齒輪曲柄搖桿機構傳動實驗

一、實驗目的和要求：
⑴熟識曲柄搖桿機構傳動的組成元件和基本工作原理；
⑵了解其在工程實際中的應用場合及其使用方法；
⑶領會該傳動的類型和特點；
⑷掌握曲柄搖桿機構傳動系統的安裝及校準方法；
二、實驗內容：
1、按照要求搭接好電機和一級齒輪減速器，減速器的高速軸作為輸出軸，其上安裝曲柄。
2、通過測量確定出機架的長度，初步安裝搖桿的支撐板。
3、搖桿的回轉中心高度和曲柄的回轉中心高度一致。安裝好連桿，作微量調整，確保曲柄搖桿機構的四個回轉副的軸線平行。

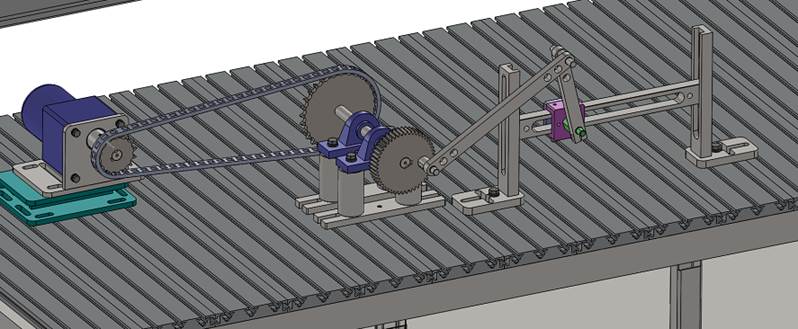

4、結合工作原理圖觀察系統的運行。
5、保證安裝中曲柄搖桿機構中的各個轉動副軸線間互相平行。
三、實驗的儀器
電動機、軸承支撐座、軸承直齒輪一對、傳動軸、曲柄、連桿、搖桿、各種安裝工具和測量工具等。
四、安裝校準步驟
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、安裝傳動系統。
1、選擇電機合適的安裝位置，用T型螺釘和螺母初步固定（不要擰緊螺母，以
備校準時調節電機的位置）；
2、用緊定螺釘把直齒圓柱齒輪安裝固定在電機軸上；
3、把傳動軸安裝在軸承內，選擇合適的位置搭建軸承和軸承支架，并在傳動軸
的輸入端安裝從動直齒圓柱齒輪，擰緊瑣緊螺母；（保證從動直齒圓柱齒輪和主
動直齒圓柱齒輪對齊并保持平行，電機主軸和傳動軸的軸線在同一個平行平面
內，可用所給的測量工具和校準工具調整）
4、在傳動軸的輸出端安裝固定曲柄。
5、選擇好搖桿的回轉支撐板位置，用三角支架固定好支撐板，測量其回轉軸線
與曲柄回轉軸線的平行度，安裝好連桿。
6、手動試運行傳動系統，觀察傳動系統能否正常運行。
7、開啟電源開關，低速運行一段時間，緩慢提速。
8、在運行過程中觀察傳動中各軸轉速的變化和力矩的變化情況。
9、如出現異常，關掉電機電源，檢查是否搭建中出現問題，及時改正。
10、實驗完成后降低電機轉速到最小并關閉電源。
11、斷開安全開關
12、拆卸安裝并將各部件放回原處
注意：在電機轉動過程中切勿用手及其其他物品觸碰！
