鏈輪與直齒圓柱齒輪組合傳動實驗
一、實驗?zāi)康暮鸵?/strong>⑴認識熟知該傳動系統的基本組成元件；
⑵熟悉該傳動系統的結構類型特點；
⑶領會該傳動系統在工程機械中的應用場合；
⑷掌握各個元件的相關幾何參數的定義及其意義；
⑸通過實驗實踐，加強學生的動手能力和實驗分析能力。
⑹要求學生靈活運用機構組合，創造性地設計，拼接機構。
二、實驗內容：
1、計算所搭建各級傳動系統的傳動比和各個系統的傳動比
2、測量計算鏈輪和齒輪傳動的中心距和鏈速。
3、運行系統并觀察運行情況得出初步的結論
三、實驗的儀器：
電動機、齒輪傳動件與鏈傳動件，軸承、承座，軸承支架，傳動軸，各種安裝工具和測量工具等。
四、傳動系統的安裝步驟：
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、安裝傳動系統。
1、選擇電機合適的安裝位置，用T型螺釘和螺母初步固定（不要擰緊螺母，以
備校準時調節電機的位置）；
2、鏈傳動安裝步驟請參照鏈傳動實驗（安裝和校準步驟一樣）
3、直齒圓柱齒輪傳動安裝步驟請參照直齒圓柱齒輪實驗（安裝和校準步驟一樣）
4、安裝完成后，手動運行傳動系統，保證傳動系統的正確安全遠行；
5、開啟電源開關，低速運行一段時間，緩慢提速。
6、在運行過程中觀察傳動中各軸轉速的變化和力矩的變化情況。
7、如出現異常，關掉電機電源，檢查是否搭建中出現問題，及時改正。
8、實驗完成后降低電機轉速到最小并關閉電源。
9、斷開安全開關
10、拆卸安裝并將各部件放回原處
注意：在電機轉動過程中切勿用手及其其他物品觸碰！

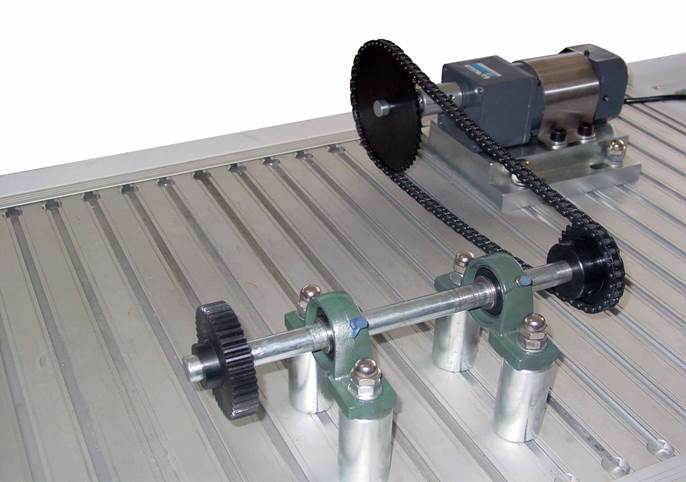

實驗搭接實物圖10-1
