實驗四、斜齒圓柱齒輪傳動實驗

一、斜齒圓柱齒輪傳動的嚙合特點��
1. 嚙合特點��
直齒圓柱齒輪嚙合時，輪齒接觸線是一條平行于軸線的直線，并沿齒面移動，如圖4-1(a)所示。 所以在傳動過程中，兩輪齒將沿著整個齒寬同時進入嚙合或同時退出嚙合，因而輪齒上所受載荷也是突然加上或突然卸下， 傳動平穩性差，易產生沖擊和噪聲。 ��
斜齒圓柱齒輪嚙合時，其瞬時接觸線是斜直線，且長度變化(見圖4-1(b))。一對輪齒從開始嚙合起，接觸線的長度從零逐漸增加到最大，然后又由長變短，直至脫離嚙合。因此，輪齒上的載荷也是逐漸由小到大，再由大到小，所以傳動平穩， 沖擊和噪聲較小。此外，一對輪齒從進入到退出，總接觸線較長，重合度大，同時參與嚙合的齒對多，故承載能力高。

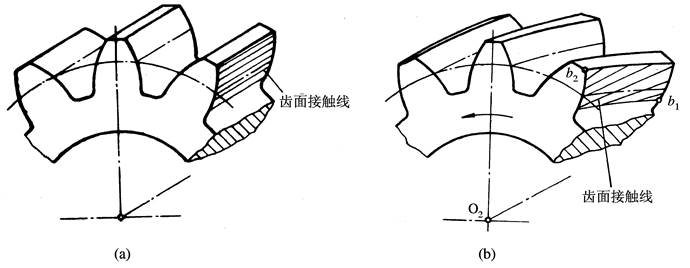

                圖4-1 圓柱直齒輪、               斜齒輪接觸線比較
2.正確的嚙合條件：

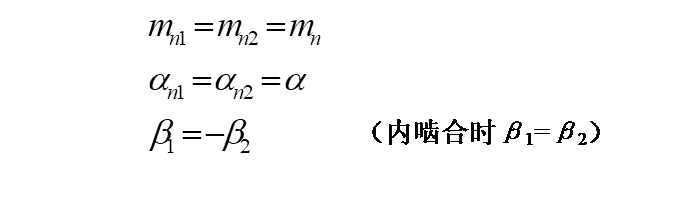

一對外嚙合斜齒圓柱齒輪的正確嚙合條件是：齒輪副的法面模數和法面壓力角分別相等，而且螺旋角大小相等，旋向相反，即

3.中心距a��
如圖4-2所示，過P點作交錯軸斜齒輪副軸線的公垂線， 它的長度就是交錯軸斜齒輪傳動的中心距：

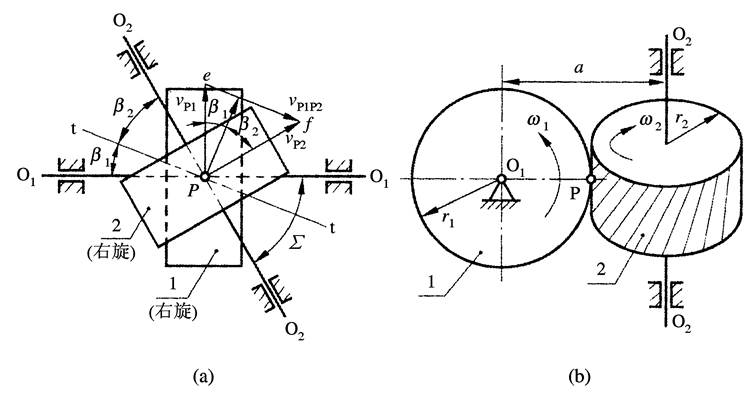

                     圖4-2 交錯軸斜齒輪傳動
5. 傳動比��
假設兩輪的端面模數分別為mt1與mt2，分度圓直徑分別為d1與d2，則兩輪齒數分別為

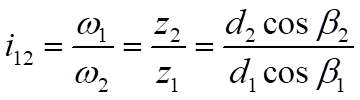

因此，兩輪的傳動比為





二、實驗操作
1、實驗的目的：
⑴了解斜齒輪傳動的構成，認識其組成元件；
⑵掌握斜齒輪相關幾何參數的定義及其意義；
⑶掌握斜齒輪傳動比等參數的計算方法；
⑷了解斜齒輪的類型及其在工程實際中的應用；
⑸了解斜齒輪傳動的類型及其應用；
⑹掌握斜齒圓柱齒輪傳動系統的安裝及校準方法；
2、實驗內容：
(1)計算斜齒輪傳動比；
(2)計算斜齒輪傳動系統的交錯角；
(3)計算斜齒輪傳動系統中軸的轉速；
(4)安裝并校準斜齒圓柱齒輪傳動系統；
3、實驗器材
電機一臺、電機座、標準斜齒圓柱齒輪一對，軸承座，立柱，傳動軸（φ20活塞桿）、T型螺釘、M12螺母、百分表一個、游標卡尺一把、直尺一把（20cm）、米尺一把、轉速傳感器、各種安裝工具等。
4、實驗過程與步驟

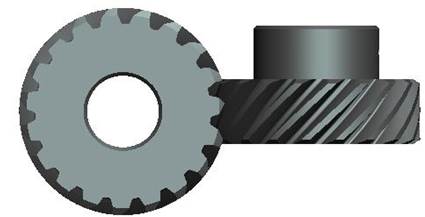

實驗1、計算如圖4-3搭接一對交錯軸斜齒輪的傳動比；

                         Z1=19              Z2=19
圖4-3
主動輪齒數：Z1=
從動輪齒數：Z2=
傳動比：i=
實驗2、安裝和校準直齒圓柱齒輪傳動系統

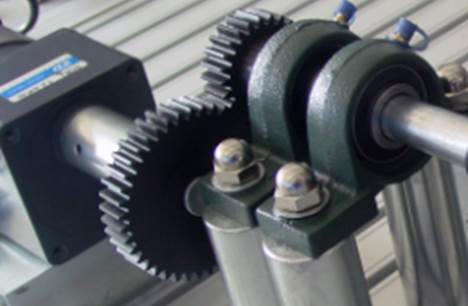

在這個實驗中，將執行安裝步驟和校準斜齒圓柱齒輪傳動系統，（圖4-4的傳動機構的搭建和校準見實驗三、直齒圓柱齒輪）；

圖4-4
1.執行下列安全檢查
A.穿著合身的衣服（不可穿較寬松的）
B.項鏈、手表、戒指、領帶等飾品必須摘下
C.將長發盤起或置于帽中
D、地面不可潮濕。
2、 安裝傳動系統。
1、下面將直接進入斜齒圓柱齒輪的搭建；
1）選折合適的位置搭建斜齒輪傳動系統；
A、選折長短合適的軸承支撐架和斜齒輪的傳動軸、按照前面的實驗搭建。
B、將一對斜齒輪分別緊固在兩傳動軸上，移動軸承支架對齊兩斜齒輪。如果高度不合適可墊墊圈調整。
C、按照校準直齒圓柱齒輪的方法來校準此傳動系統，保證兩軸線成90度；

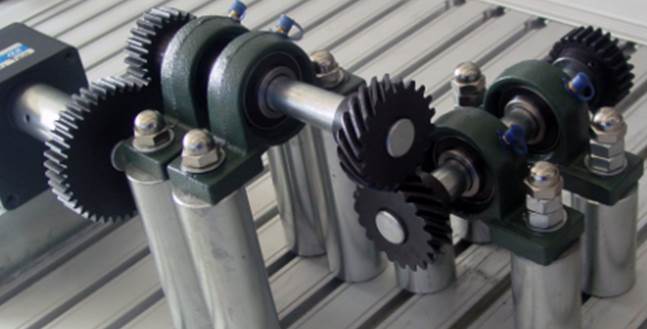

D、手動運行傳動系統，保證傳動系統的正確安全遠行，搭建圖如圖4-5
E、開啟電源開關，低速運行一段時間，緩慢提速。
F、在運行過程中觀察斜齒輪嚙合情況，傳動是否平穩、噪音是否正常。
G、如出現異常，關掉電機電源，檢查是否搭建中出現問題，及時改正。
H、實驗完成后降低電機轉速到最小并關閉電源。
J、斷開安全開關
K、拆卸安裝并將各部件放回原處
注意：在齒輪旋轉過程中請勿用手或者其他物品觸碰，以免受傷！

圖4-5
習 題
4-1 斜齒圓柱齒輪的法面參數與端面參數有什么關系？��
4-2 什么是斜齒圓柱齒輪的當量齒數?��
4-3 交錯軸斜齒圓柱齒輪傳動有些什么特點?��
