金屬切削與工藝實訓室是機電一體化、數控技術等機械類及與機械相關的電類專業的專業實訓室，主要以DB-10 金屬切削陳列柜和DB-11 金屬工藝學陳列柜組成。
本實訓室主要用于學生完成零件的認知實驗、金屬切削實驗及加工工藝等實驗，適合教學的課程有：《切削原理與刀具》、《金屬工藝學》、《數控技術》等，可供60人同時使用。通過本實驗室的學習，可以鞏固和加深理論知識的學習，也是提高學生操作技能的重要手段。
學生通過金屬切削實驗室的參觀，能夠了解：車刀幾何角度的測量、切削用量對工件表面粗糙度的影響、加工精度的統計分析、切削力的測定等實驗項目；鉆削、銑削、鏜削刀具的外形及工作原理，并對各種刀具的不同之處有了區別。
DB-10 金屬切削陳列柜
金屬切削加工是運用機床，按預定的加工要求從坯件上切去多余金屬的加工方法，它是機械加工方法，它是機械制造業中應用較廣泛的加工方法之一。
二、技術規格：
1、全套陳列柜由十個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1850㎜；尺度比例設計符合人機工程要求.
2、陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為高密度板，承載性好；
3、柜內上部有陳列柜名稱，方便識別；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔；
5、柜底裝有萬向輪，方便移動。
6、模型材料采用有機玻璃與工程塑料制作。
三、《金屬切削》示教陳列柜，各柜內容如下：
| 序號和名稱 | 陳列柜內模型內容 |
| 第一柜：夾具 |
四爪卡盤和扳手、機虎鉗和扳手、浮動式鉸刀夾頭、 鉆夾頭和鑰匙、快換鉆夾頭 、固定式鉆床夾具、螺旋壓板夾緊、彈性回轉頂尖、自動夾緊卡爪鉆頭套（4種）、普通頂尖、半頂尖、 反頂尖、大頭頂尖、長頸頂尖、硬質合金頂尖 |
| 第二柜：鉆削、銑削加工應用 |
鉆孔、鏜孔、擴孔、鉸孔、攻螺紋、直柄莫氏圓錐鉸刀、圓柱形銑刀、銑平面、鋸齒銑刀、立銑刀、鍵槽銑刀、半圓鍵槽銑刀、 角度銑刀、 三面刃銑刀、錯齒三面刃銑刀、整體端銑刀、硬質合金端銑刀、 成形銑刀、锪圓柱形沉孔、 锪錐形沉孔、锪凸臺平面 |
| 第三柜：平面加工 | 車外圓、車端面、車手柄 、車螺紋、刨平面、刨削孔內加工、刨齒條、銑階臺 、銑v形槽 、銑齒輪 、銑特形面、插齒輪、插銷鍵、插花鍵、插內齒圈、平面磨削 、平面磨削、花鍵磨削、螺紋磨削 |
| 第四柜：外圓內孔加工法 |
車圓柱、車圓錐、車通孔內圓、車不通孔內圓、外圓磨削、內圓磨削、 成形磨削、無心磨削、鏜削通孔、鏜削不通孔、拉削矩形花鍵、 拉削內孔、平體形成形車刀、棱形成形車刀、圓形成形車刀 |
| 第五柜：螺紋加工法 | 8種螺紋牙型、手用絲錐 、機用絲錐、螺帽絲錐、錐形絲錐、 板牙絲錐、螺旋槽絲錐、 圓板牙、旋風切削裝置、滾螺紋原理 、搓螺紋原理、梳形螺紋銑刀 |
| 第六柜：零件加工法 | 零件磨削、外圓磨削零件、v形架銑削、燕尾槽和燕尾塊及其銑削步驟、內圓磨削及其零件、螺紋加工結構 |
| 第七柜：切削原理 |
車刀的刃傾角、車削時切削分力、切削平面和基面（橫車）、切削平面和基面（縱車）、積屑瘤產生與成長（3件）、鱗刺的形成（4件）、 熱產生溫度在刀具和工件上布、切削基本形態（4件）、常用車刀得用途、刀具磨損形式（3件） |
| 第八柜： 軸類加工原理 |
空心軸、磨床的砂輪主軸、內圓磨具主軸、偏心軸、曲軸、圓柱心軸、 普通圓錐心軸、帶螺母圓錐心軸、蝸桿軸、階臺軸、機床主軸、花鍵心軸、帶鍵槽的傳動軸、射油泵的傳動軸、光軸、階梯軸、雙錐面彈簧心軸 |
| 第九柜：齒輪加工法 | 毛坯、車齒輪坯、鉆內孔、銑齒、插齒、刨齒、倒角、車內圓、拉削矩形花鍵 |
| 第十柜：分離式箱體加工法 | 劃線、加工底面、剖分面或刨端面、鉆孔、攻絲、銑沉頭座、完成后的機蓋與機座 |

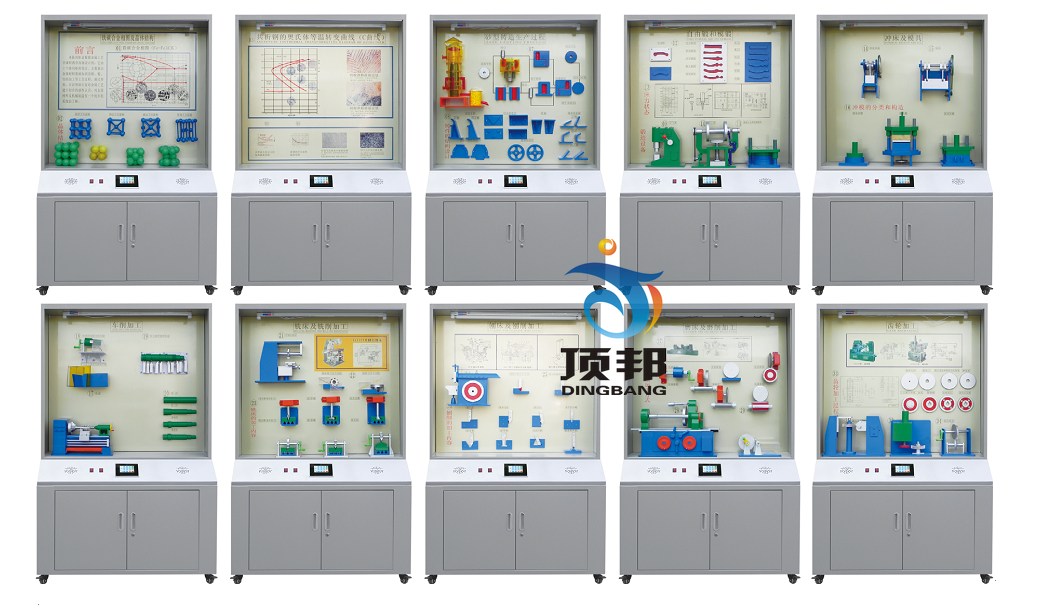

DB-11 金屬工藝學陳列柜
一、概述：
金屬工藝學陳列柜，是根據金屬工藝學課程基本要求設計制造的實驗設備。陳列柜通過零件模型或?qū)嵨铮浜舷鄳?yīng)的圖文資料，形象地展示與解說金屬工藝學的基本知識，加強學生對金屬工藝學的類型、結構特點及其設計的感性認知，為進一步學習奠定基礎。
二、技術規格
（1）全套陳列柜由10單體陳列柜組成，陳列柜體外形尺寸：1200×530×1900㎜；尺度比例設計符合人機工程要求；
（2）陳列柜體采用1.0mm冷軋鋼板噴塑制作，柜體剛性好，外形美觀大方；柜內陳列面板為超豪華鋁塑夾層板，承載性好；
（3）柜內上部印有陳列柜名稱，方便識別；柜頂部罩板內裝有照明日光燈，符合人機工程要求；柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔。
（4）柜背設有對開門，有利維護設備和方便維修。柜底裝有萬向輪，方便移動。
（5）電動模型采用微電機用單板機驅動，連續運轉了1小時無卡死現象。
（6）具有多功能語音播放控制系統。語音解說同步演示，采用單獨驅動由電腦或電子設備控制運轉演示�？刂撇捎糜|摸液晶屏控制和遙控控制自動運行講解、可順序循環與重復播放運轉，又能根據教材、教學需要而任意選擇還是單獨演示等。解說詞播放在100平方房?jī)?nèi)聲音宏亮。
（7）模型材料采用有機玻璃與工程塑料制作。
二、《金屬工藝學》示教陳列柜，各柜內容如下：
|
序號和名稱 |
內 容 |
|
第一柜 |
鐵碳合金相圖、簡單立方晶格、體心立方晶格、面心立方晶格、密排立方晶格、 |
|
第二柜 |
共析鋼的奧氏體等溫轉變曲線（ C 曲線）、各種退火和正火的加熱溫度范圍、碳鋼的淬火加溫度范圍、 |
|
第三柜 |
沖天爐、齒輪零件、離心、混砂機、 芯盒、洪干洪爐、合箱澆注、鑄件（齒輪坯）、清理和檢查、液態合金、懸臂支架（正確、不正確）、內腔的兩種設計、凸臺的設計、托架、輪輻設計、銳角的連接（正確、良好、不正確）、 |
|
第四柜 |
壓力機、空氣錘、切邊模、拔長模腔、滾壓模腔、預鍛模腔、修鍛模腔、原始料坯、滾壓、彎曲、預鍛、修鍛、鍛件、 曲柄壓力機的鍛模、 |
|
第五柜 |
單柱沖床、剪床、簡單沖模、連續沖模、復合模 |
|
第六柜 |
車床、車削時切削力的分解、車刀的主截面及輔助平面、車刀的種類和用途：（成形刀、寬刃精車刀、切斷刀、右偏刀、彎頭端面刀、螺紋車刀、左刃偏刀、 圓弧車刀、端面車刀）、軸的車削第一步、 軸的車削第二步、軸的車削第三步、軸的車削第四步 |
|
第七柜 |
銑床、圓柱銑刀受力分析、端銑刀受力分析、銑溝槽（指狀銑刀）、銑 T 型槽、 銑燕尾槽、銑溝槽（盤形銑刀）、銑 V 形槽、銑齒輪 |
|
第八柜 |
刨床、刨刀切削部分的幾何角度、刨削中的幾個平面、刨平面、刨垂直面、刨斜面、刨直角溝槽、刨 V 型槽、刨 T 型槽、刨燕尾槽、刨成型形面 |
|
第九柜 |
磨床、磨削力、絎磨頭、內圓磨削、平面磨削、齒輪磨削、外圓磨削、磨蝸桿、花鍵磨削 |
|
第十柜 |
滾齒模型、插齒模型、剃齒模型、齒輪毛坯、精加工、精車端面和精鏜內孔倒角、磨端面、上心棒車外圓倒角、插鍵槽、鉆幅板孔、滾齒去毛刺 |
