與、或、非邏輯功能實訓
在基礎實驗掛箱上完成本實驗。（一）實驗?zāi)康?/strong>
- 熟悉 PLC 實訓裝置，S7-1200 系列可編程控制器的外部接線方法。
- 了解 S7-1200 編程環境，編程軟件的使用方法。
- 掌握與、或、非邏輯功能的編程方法。

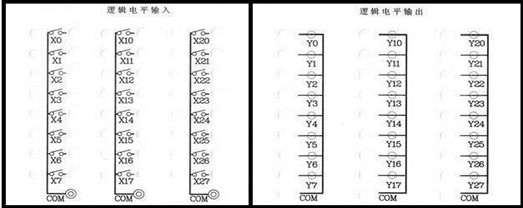

圖 4.1
（三）梯形圖參考程序
通過程序判斷 Q0.1、Q0.2、Q0.3、Q0.4 的輸出狀態，然后再輸入并運行程序加以驗證。實驗參考程序，如圖 4.2 所示：
（四）實驗步驟
圖 4.2
梯形圖中的 I0.1、I0.3 分別對應控制實驗單元輸入開關 I0.1、I0.3。
通過專用 PC/PPI 電纜連接計算機與 PLC 主機。打開編程軟件 STEP7，逐條輸入程
通過專用 PC/PPI 電纜連接計算機與 PLC 主機。打開編程軟件 STEP7，逐條輸入程
序，檢查無誤后，將所編程序下載到主機內,并將可編程控制器主機上的 STOP/RUN 開關撥到 RUN 位置，運行指示燈點亮，表明程序開始運行，有關的指示燈將顯示運行結果。
撥動輸入開關I0.1、I0.3，觀察輸出指示燈.Q0.1、Q0.2、Q0.3、Q0.4 是否符合與、或、非邏輯的正確結果。
