2、觀察載荷和轉速改變時油膜壓力的變化情況。
3、觀察徑向滑動軸承油膜的軸向壓力分布情況。
4、了解徑向滑動軸承的摩擦系數 f 的測量方法和摩擦特性曲線的繪制原理及方法。
二、 實驗臺的構造與工作原理

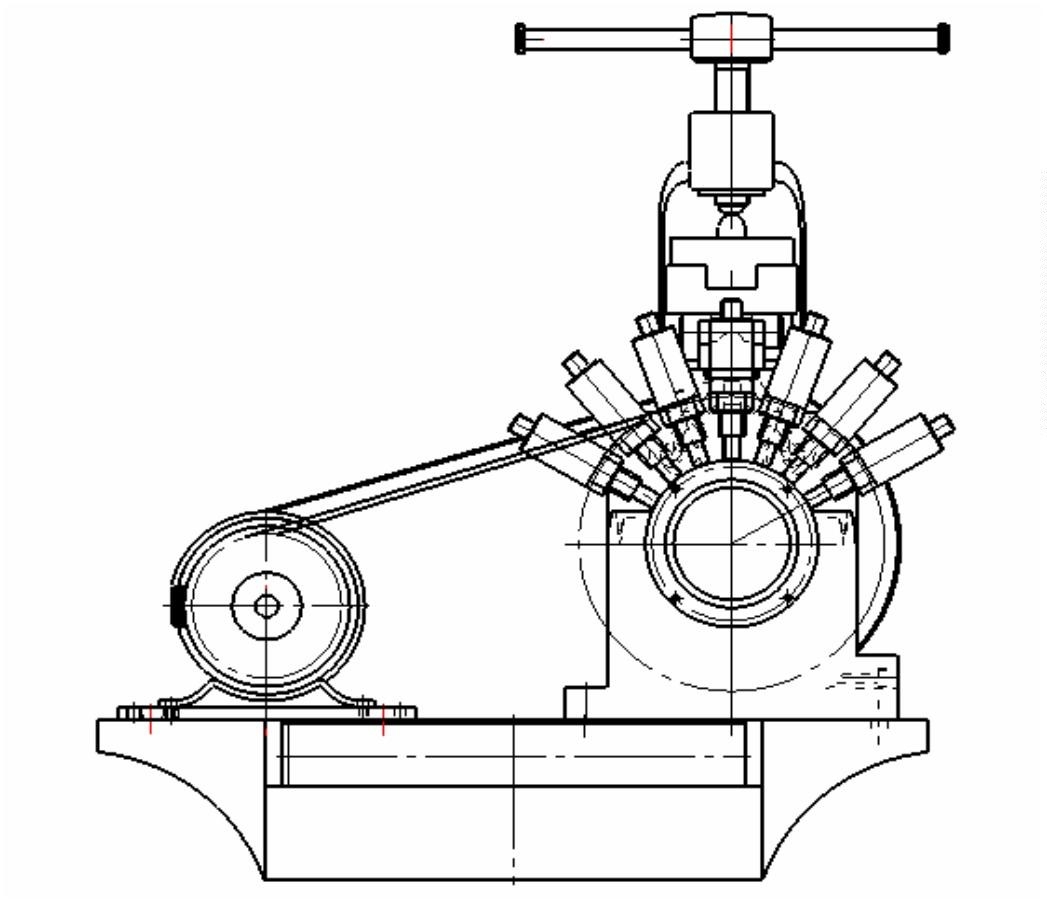

實驗臺的構造如圖所示。
1、實驗臺的傳動裝置
由直流電動機通過 V 帶傳動驅動主軸沿順時針（下圖右側為正面）方向轉動，由單片機控制來實現軸的無級調速。本實驗臺軸的轉速范圍 3-400 轉/分，軸的轉速由操作面板上的顯示屏直接讀出，或由軟件界面內的讀數窗口讀出。
2、軸與軸瓦間的油膜壓力測量裝置
軸的材料為 45 號鋼，經表面高頻淬火、磨光，由滾動軸承支承在箱體上，軸的下半部浸泡在潤滑油中，本實驗臺采用的潤滑油的牌號為0.32Pa.S。軸瓦的材料為錫青銅，牌號為 ZCuSn5Pb5Zn5（即舊牌號 ZQSn6-6-3）。在軸瓦的一個徑向平面內沿圓周鉆有 7 個小孔，每個小孔沿圓周相隔 20º，每個小孔聯接一個壓力傳感器，用來測量該徑向平面內相應點的油膜壓力，由此可繪制出徑向油膜壓力分布曲線。沿軸瓦的一個軸向剖面裝有兩個壓力傳感器，用來觀察有限長滑動軸承沿軸向的油膜壓力情況。
3、加載裝置
油膜的徑向壓力分布曲線是在一定的載荷和一定的轉速下繪制的。當載荷改變或軸的轉速改變時測出的壓力值是不同的，所繪出的壓力分布曲線的形狀也是有所差異。轉速的改變方法于前所述。本實驗臺采用螺桿加載，轉動螺桿即可改變載荷的大小，所加載荷之值通過傳感器檢測，直接在面板顯示屏上讀出（取中間值）。這種加載方式的主要優點是結構簡單、可靠，使用方便，載荷的大小可任意調節。
4、摩擦系數f 測量裝置
徑向滑動軸承的摩擦系數 f 隨軸承的特性系數λ=ηn/p 值的改變而改變（η―油的動力粘度，n―軸的轉速，p―壓力，p=W/Bd，W―軸上的載荷，B―軸瓦的寬度，d―軸的直徑，本實驗臺 B=120mm，d=60mm）如下圖所示；目前市場上所有新型滑動軸承實驗臺結構均大同小異，老式滑動軸承實驗臺采用拉力計和液壓泵供油系統，結構復雜、成本昂貴、實驗過程也相對繁瑣，新型滑動軸承實驗臺結構簡單經濟適用，但因不是采用液壓系統供油一開機就處于潤滑狀態，所以在做摩擦特性曲線實驗時只有液體摩擦區。
DBHD-C 液體動壓滑動軸承實驗臺
一、主要技術參數：
1、實驗軸瓦 內徑d=60mm 長度 L=110mm
2、加載范圍 0-1000N（100㎏）
3、摩擦力傳感器量程 50N（5㎏）
4、壓力傳感器量程 0-0.6Mpa
5、加載傳感器量程 2000N（200㎏）
6、主軸調速范圍 2-400rpm、測速精度：±1轉/分。
7、直流電機功率 500W
8、外形尺寸 650×450×460mm
9、重 量 52㎏
二、基本配置：
1、調速電動機1個；
2、管路壓力傳感器8個，載荷傳感器1個，測力傳感器1個，光電位移傳感器1套。
3、彈性加載裝置、測試數據裝置一套，測試軟件一套，
多媒體軟件光盤一個，隨機工具一套，使用說明書及指導書1套。
三、實驗內容：
1、觀察滑動軸承的結構，測量其徑向油膜壓力分布和軸向油膜壓力分布；
2、測定其摩擦特征曲線，特別低轉速能進行演示，能觀察并計算油膜厚度。
四、性能特點：
1、可進行全自動檢測；
2、對性能參數變化曲線進行自動繪制；
3、有壓力油膜分布曲線的虛擬仿真；
4、摩擦狀態的觀察；
5、徑、軸向油膜壓力分布和摩擦特征曲線的實測；
6、采用彈性加載系統，能有效減小主軸軸頸的變形；
7、采用軸承鋼承載環，有效地阻止了軸瓦變形并提高了檢測數據的真實性；
8、采用平衡套的平衡系統，保證了軸瓦的平衡，調整方便快捷，提高了檢測精度。
五、檢測控制系統及教學分析軟件內容和特點：
1、檢測控制系統以AVR系列單片機組為核心，配有放大、濾波、抗干擾電路實現數據采集、放大、初步處理和數據通訊，以及電機控制等功能，該系統利用串口實現數據采集箱和電腦之間的信息通訊；
2、該實驗臺教學分析軟件以AVR為開發平臺，包括實驗內容介紹、實驗錄像、參數可視化分析、實驗結果分析等內容；
3、可以實時顯示運動參數的實時變化曲線；
4、實驗結果可以以文本形式保存，并可在網絡上發送，便于網絡化實驗，使教師可在網上批改作業；
(軟件頁面)
六、造型及表面處理：
1、大氣美觀、實物感強、加工精細
2、金屬外露件鍍鉻、其他表面防銹處理加噴塑
3、塑表面平整、光滑清、清潔無劃痕和脫落斑點。
