PLC控制變頻器外部端子的電機運行時間控制

一、實驗?zāi)康?br /> 進一步掌握變頻器的外部控制模式和PLC、變頻器綜合控制。
二、實驗儀器

1. 變頻器實訓系統  1套
2. 三相異步電動機  1臺
3. 實驗導線        若干

三、控制要求
1.按下時間增加控制按鈕，電機運行時間加長。
2.按下時間減短控制按鈕，電機運行時間減短。
3.按下啟動按鈕，電機運行，到達設定的時間值，電機停止運行。

1. 運行過程中，按下停止控制按鈕，電機停止運行。

四、I/O分配表

輸入部分（IN）
代號	功能	地址
SB1	啟動按鈕	X1
SB2	時間增加按鈕	X2
SB3	時間減短按鈕	X3
SB4	停止按鈕	X4
輸出部分（OUT）
代號	功能	地址
STF	正轉控制	Y0
RM	中速控制	Y1

五、變頻器參數表

參數號	設定值	功能
P79	2	將變頻器設定為外部模式

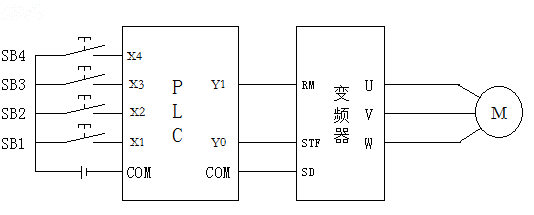

六、PLC、變頻器外部接線圖

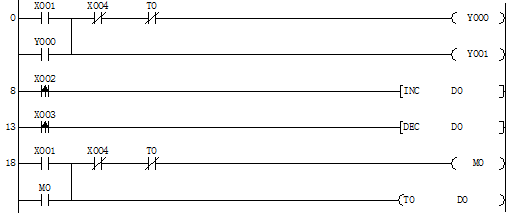

七、梯形圖

八、語句表
