多段速度選擇變頻調速

一、實驗?zāi)康?br /> 進一步掌握變頻器外部控制方式、參數的設置方法及電機多段速控制
二、實驗儀器

1. 變頻器實訓系統  1套
2. 三相異步電動機  1臺
3. 實驗導線        若干

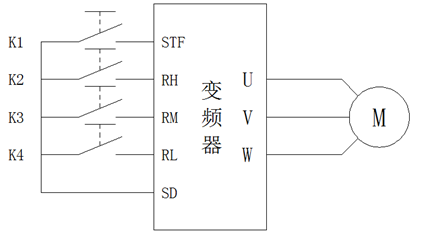

三、變頻器外部接線圖

四、變頻器參數表

參數號	設定值	功能
P79	2	將變頻器設定為外部操作模式

五、實驗步驟
1.按“PU/EXT”模式選擇按鈕，將變頻器運行模式切換至“PU”操作模式；
2.按“MODE”鍵，進入?yún)��?shù)設定模式，此時顯示“P0”；
3.旋轉頻率設定旋鈕，調至Pr79參數；
4.按“SET”鍵，顯示Pr79參數的當前值；
5.繼續旋轉頻率設定旋鈕，把Pr79參數值調至2；斷電保存參數。即定義運行頻率選擇“多段速選擇”，啟動信號為外部端子；
6.將K1開關閉合。
7.按下K2，觀察變頻器運行頻率；
7.斷開K2，按下K3，觀察變頻器運行頻率值；
8.斷開K3，按下K4，觀察變頻器運行頻率值；
9.嘗試將K2、K3同時保持常閉狀態，觀察變頻器運行頻率值；
10.比較在K2、K3、K4各種組合狀態下的變頻器運行頻率值的最大值，理解多段速的含義。
六、實驗報告
 填寫以下表格，總結出變頻器的運行規律：

RH狀態	OFF	OFF	OFF	ON	OFF	ON	ON	ON
RM狀態	OFF	OFF	ON	OFF	ON	OFF	ON	ON
RL狀態	OFF	ON	OFF	OFF	ON	ON	OFF	ON
運行頻率

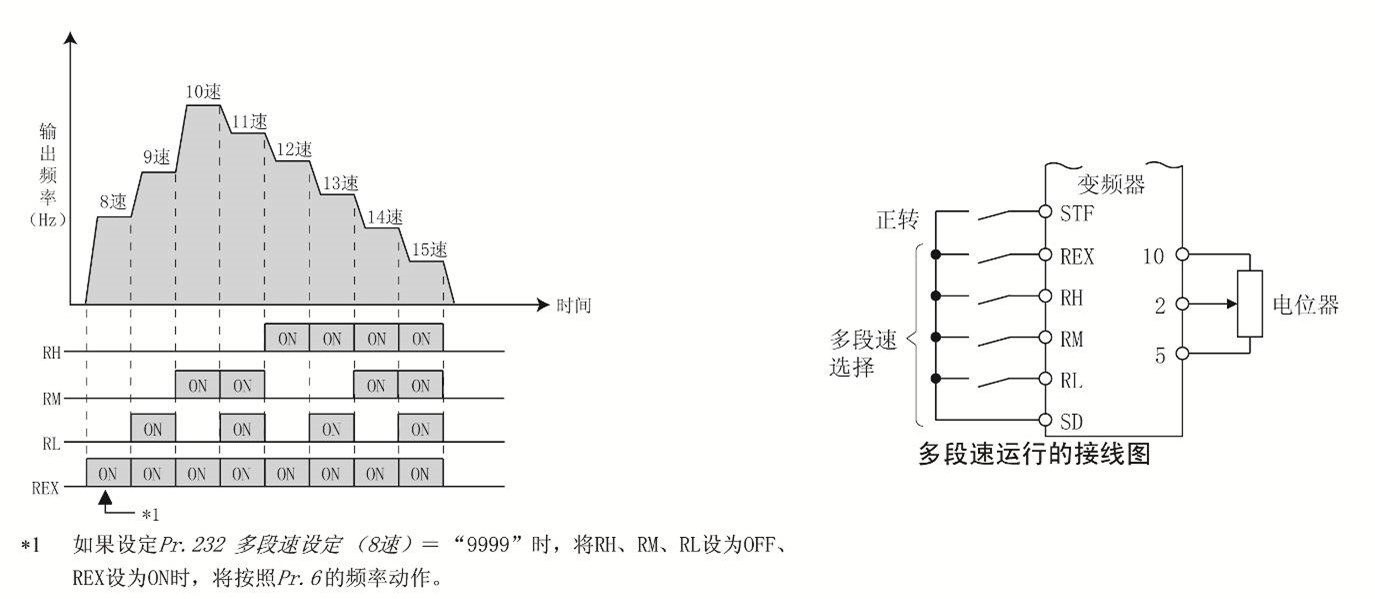

4速以上的多段速設定（Pr.24～Pr.27、Pr.232～Pr.239）
通過RH、RM、RL、REX信號的組合，可以設定4速～15速。請?jiān)赑r.24～Pr.27、Pr.232～Pr.239 中設定運行頻率（初始值狀態下4速～15速為無法使用的設定）。
 REX信號輸入所使用的端子，請通過將Pr.178～Pr.182 （輸入端子功能選擇）設定為“8”來分配功能。
