外部端子點動控制

一、實驗目的
熟悉并掌握變頻器外部控制方式與參數的設置方法
二、實驗儀器
1.變頻器實訓系統  1套
2.三相異步電動機  1臺
   3.實驗導線        若干

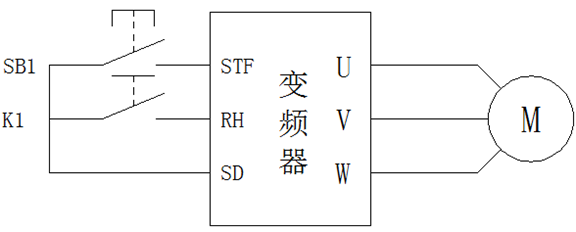

三、變頻器外部接線圖

四、變頻器參數表

參數號	設定值	功 能
P79	2	將變頻器設定為外部操作模式

五、實驗步驟
1.按“PU/EXT”模式選擇按鈕，將變頻器運行模式切換至“PU”操作模式；
2.按“MODE”鍵，進入?yún)��?shù)設定模式，此時顯示“P 0”；
3.旋轉頻率設定旋鈕，調至Pr 79參數；
4.按“SET”鍵，顯示Pr 79參數的當前值；
5.繼續旋轉頻率設定旋鈕，把Pr 79參數值調至2；斷電保存參數。即定義運行頻率選擇“多段速選擇”，啟動信號為外部端子；
6.將K1閉合。
7.按下SB1電機運行；松開SB1，電機停止運行。
