變頻器功能參數設置與操作
一、實驗?zāi)康?/strong>了解并掌握變頻器面板控制方式與參數的設置

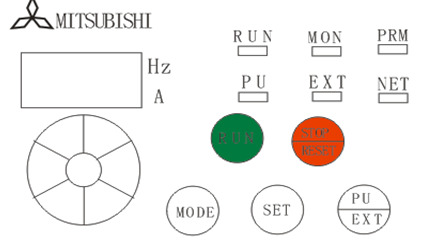

二、變頻器面板圖
| 顯示/按鈕 | 功 能 | 備 注 |
|
RUN顯示 |
運行時點亮/閃滅 |
點亮：正在運行中 慢閃滅（1.4S/次）：反轉運行中 快閃滅（0.2S/次）：非運行中 |
| PU顯示 | PU操作模式時點亮 | 計算機連接運行模式時，為慢閃亮 |
| 監示用4位LED | 表示頻率，參數序號等 | |
| EXT顯示 | 外部操作模式時點亮 | 計算機連接運行模式時，為慢閃亮 |
| 設定用按鈕 | 變更頻率設定.參數的設定值 | 不能取下 |
| PU/EXT鍵 | 切換PU/外部操作模式 |
PU：PU操作模式 EXT：外部操作模式 使用外部操作模式（用另外連接的頻率設定旋鈕和啟動信號運行）時，請按下此鍵，使EXT顯示為點亮狀態 |
| RUN鍵 | 運行指令正轉 | 反轉用（Pr.40）設定 |
| STOP/RESET鍵 | 進行運行的停止，報警的復位 | |
| SET鍵 | 確定各設定 | |
| MODE鍵 | 切換各設定 | |
| MON顯示 | 監視器顯示 | |
| PRM顯示 | 參數設定模式顯示 | |
| NET顯示 |
三、基本功能參數一覽表
| 參數 | 名稱 | 表示 | 設定范圍 | 單位 | 出廠設定值 |
| 0 | 轉矩提升 | P 0 | 0~30% | 0.1% | 6% 4% 3% |
| 1 | 上限頻率 | P 1 | 0~120Hz | 0.01Hz | 120Hz |
| 2 | 下限頻率 | P 2 | 0~120Hz | 0.01Hz | 0 Hz |
| 3 | 基準頻率 | P 3 | 0~400Hz | 0.01Hz | 50 Hz |
| 4 | 3速設定（高速） | P 4 | 0~400Hz | 0.01Hz | 50 Hz |
| 5 | 3速設定（中速） | P 5 | 0~400Hz | 0.01Hz | 30 Hz |
| 6 | 3速設定（低速） | P 6 | 0~400Hz | 0.01Hz | 10 Hz |
| 7 | 加速時間 | P 7 | 0~3600s | 0.1s | 5s |
| 8 | 減速時間 | P 8 | 0~3600s | 0.1s | 5s |
| 9 | 電子過電流保護 | P 9 | 0~500A | 0.01A | 額定輸出電流 |
| 30 | 擴展功能顯示選擇 | P 160 | 0 , 9999 | 1 | 9999 |
| 79 | 操作模式選擇 | P 79 | 0~7 | 1 | 0 |
四、實驗步驟
1.設定頻率運行（例：在50Hz狀態下運行）。操作步驟如下：
（1）接通電源，顯示監示顯示畫面。
（2）按 鍵設定PU操作模式。
（3）旋轉設定用旋鈕，直至監示用4位LED顯示框顯示出希望設定的頻率。約5秒閃滅。
（4）在數值閃滅期間按 鍵設定頻率數。此時若不按 鍵，閃爍5秒后，顯示回到0.0。還需重復“操作3”，重新設定頻率。
（5）約閃爍3秒后，顯示回到0.0狀態，按 鍵運行。
（6）變更設定時，請進行上述的3.4的操作。（從上次的設定頻率開始）
（7）按 鍵，停止運行。
2.參數設定（例：把Pr.7的設定值從“5秒”改為“10秒”）。操作步驟如下：
（1）接通電源，顯示監示畫面。
（2）按 鍵選中PU操作模式，此時PU指示燈亮。
（3）按 鍵進入?yún)?shù)設置模式。
（4）撥動設定用按鈕，選擇參數號碼，直至監示用四位LED顯示P 7。
（5）按 鍵讀出現在設定的值。（出廠時默認設定值為5）
（6）撥動設定用按鈕，把當前值增加到10。
（7）按 鍵完成設定值。
