一、實驗?zāi)康?br /> 1、掌握跳轉指令CJ的使用方法。
2、熟悉編譯調試軟件的使用。
二、實驗器材
1、PC機
2、PLC實驗臺（箱）
3、通訊電纜
4、導線若干
三、實驗內容及步驟
跳轉指令給也是一組功能很強的指令，可用于工作方式的選擇。這里介紹一個常用的條件跳轉指令：CJ。
1、指令適用的軟元件：
指針P可指定下列編號：FX1S：P0～P63；FX1NFX2N、FX2NC：P0～P127，其中P63因向END步跳轉，程序不能作為標記。
指針編號可作變址修改。
2、指令功能：作為執行序列的一部分的指令，有CJ，CJP指令，可以縮短運算周期及使用雙線圈。
在例程中，如果X000“ON”，則從1步跳轉到7步（標記P0的后一步）。X000“OFF”時，不進行跳轉，從1步向4步移動，不執行跳轉指令。

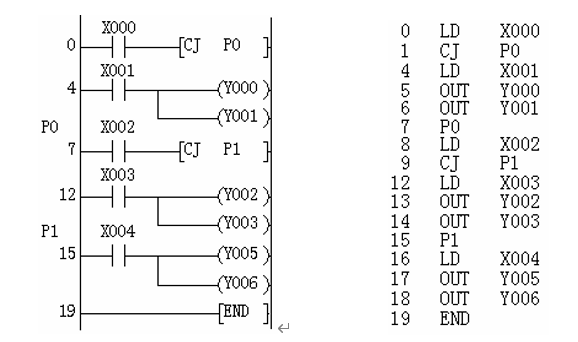

3、例程：
當跳轉指令的驅動輸入X000為OFF時，Y000、Y001的狀態由X001的狀態決定；當跳轉指令的驅動輸入X000為ON時，Y000、Y001的狀態保持跳轉前X001的狀態；當跳轉指令的驅動輸入X001為OFF時，Y002、Y003的狀態由X003的狀態決定；當跳轉指令的驅動輸入X001為ON時，Y002、Y003的狀態保持跳轉前X003的狀態；Y005、Y006不受跳轉指令影響，只由X004決定。
（3）輸入上面例程中的程序，觀察程序運行結果。
