電機及電氣技術實驗裝置三相變壓器的并聯運行實驗
一、實驗?zāi)康?/strong>
學習三相變壓器投入并聯運行的方法及阻抗電壓對負載分配的影響。
二、預習要點
1、三相變壓器并聯運行的條件。不同聯接組并聯后會出現什么后果？
2、阻抗電壓對負載分配的影響。
三、實驗項目
1、將兩臺三相變壓器空載投入并聯運行。
2、阻抗電壓相等的兩臺三相變壓器并聯運行。
四、實驗線路及操作步驟
1、實驗設備
| 序號 | 型 號 | 名 稱 | 數 量 | |
| 1 | DQ44 | 數/模交流電壓表 | 1件 | |
| 2 | DQ45 | 數/模交流電流表 | 1件 | |
| 3 | DQ06 | 三相芯式變壓器 | 1件 | |
| 4 | DQ26 | 三相可調電阻器 | 1件 | |
| 5 | DQ31 | 波形測試及開關板 | 1件 |
2、屏上排列順序
DQ44、DQ45、DQ06、DQ31、DQ28、DQ26

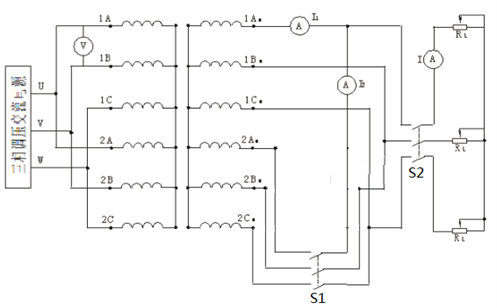

實驗線路如圖3-20所示，圖中變壓器1和2選用兩臺三相芯式變壓器，其中低壓繞組不用。由實驗3-3所述方法確定三相變壓器原、副邊極性后，根據變壓器的銘牌接成Y/Y接法，將兩臺變壓器的高壓繞組并聯接電源，中壓繞組經開關S1并聯后，再由開關S2接負載電阻RL。RL選用DQ26上180Ω阻值，共3組。
圖3-20 三相變壓器并聯運行接線圖
3、兩臺三相變壓器空載投入并聯運行的步驟。
(1) 檢查變比和連接組
1) 斷開S1、S2。
2) 接通電源，調節變壓器輸入電壓至額定電壓。
3) 測出變壓器副邊電壓，若電壓相等，則變比相同，測出副邊對應相的兩端點間的電壓若電壓均為零，則聯接組相同。
(2) 投入并聯運行
在滿足變比相等和聯接組相同的條件后，合上開關S1，即投入并聯運行。
4、阻抗電壓相等的兩臺三相變壓器并聯運行。
(1) 投入并聯后，合上負載開關S2。
(2) 在保持U1=U1N不變的條件下，逐次增加負載電流，直至其中一臺輸出電流達到額定值為止。
(3) 測取I、I1、I2，共取數據6～7組記錄于表3-20
表3-20
| I1(A) | I2(A) | I(A) |
1、根據實驗4的數據，畫出負載分配曲線I1=f(I)及I2=f(I)。
