一、概 述
暖通中央空調系統技能綜合實訓裝置涉及供熱通風與空調工程技術、制冷與空調技術、機電設備安裝技術、電氣自動化技術、智能控制技術、工業網絡技術專業技術領域，能開展中央空調冷水機組工況調試、冷卻水系統安裝與調試、冷凍水系統安裝與調試、風機盤管安裝與調試、電氣控制系統安裝與調試、自動化系統編程與調試、中央空調系統操作維護等方面的實訓教學,其中機組機電設備、水循環系統、新風系統、電氣控制系統和自動化均采用開放式設計，符合現代中央空調實訓教學，適合暖通空調、電氣自動化、建筑設備相關專業教學，中央空調系統操作員技能鑒定和考核使用。
二、特 點

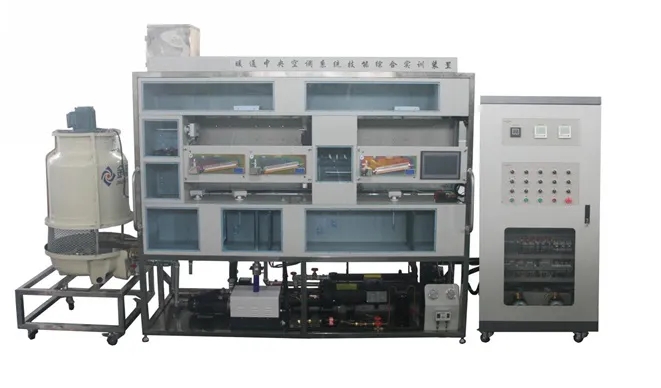

暖通中央空調系統技能綜合實訓裝置是將中央空調微型化，同時保證整個中央空調系統的完整性和合理性，整套實訓設備可演示夏季制冷循環，冬季制熱循環，在蒸發器、冷凝器、冷卻塔等配置了溫度測量點，便于學生觀察、了解各種參數的變化情況和系統的工作狀況。完全模擬了完整的媒水系統和冷卻水系統。讓學生全面地掌握中央空調技能知識。
1、控制器采用三菱FX3U可編程控制器，上位機軟件實時顯示系統運行狀態及數據。
2、實訓裝置直觀展示了中央空調的系統結構、工作原理，可清楚的看到制冷循環系統結構及主要部件的實物，系統還配置有智能電量監測儀、真空壓力表、信號指示燈使整個系統的實時工作狀態一目了然；便于教學演示講解及學生對課本知識的理解掌握。此外，管路中設有視液鏡可觀察制冷劑狀態；高壓管路為紅色部分，低壓管路為藍色部分。
3、整套實訓裝置集管路安裝、制冷系統、現代電氣控制、電氣考核、物聯網信息化系統于一體，滿足對實訓的要求。
4、采用手動和自動兩種控制方法控制，并且可通過上位機軟件監測系統運行工況，即系統中制冷狀態、制熱狀態、溫度大小、設備運行狀態等情況�？刂葡到y(tǒng)中采用連鎖控制、保護措施等一系列措施對系統進行保護控制。通過對PLC程序編輯，可改變系統的控制過程。
三、裝置組成及規格參數
暖通中央空調系統技能綜合實訓裝置由中央空調實訓對象平臺、電氣控制柜、操作臺、制冷劑回收小車、電腦桌、工具車、中央空調設備三維實訓仿真軟件等組成。
1．中央空調實訓平臺（對象）
實訓對象平臺采用不銹鋼架制成，系統由制冷機組、冷卻水系統、冷凍水系統、集中式中央空調系統，半集中式中央空調系統等組成。
2.電氣控制柜
主要由柜體、前后柜門、內部配置模塊、中央空調物聯網信息監控系統、無線智能考核系統、三相鼠籠異步電機等組成。采用冷軋鋼板，鐵質雙層亞光密紋噴塑結構。
3.操作臺
采用鐵質雙層亞光密紋噴塑結構，主要由防火實訓臺面、桌面臺鉗等組成，主要用于放置工具和實訓操作。
4.制冷劑回收小車
采用小推的的方式，方便制冷劑回收，系統主要由風量冷凝壓縮機組、真空泵組等成。
5.電腦桌
電腦桌主框架采用30×30優質鋁合金型材，堅固耐用，安裝方便，
6.工具車
工具車采用1.2mm厚的優質冷軋鋼板焊接組裝而成，堅固耐用
四、技術性能
1.電源：三相四線～380V±10% 50Hz
2.控制柜尺寸：800mm×800mm×1900mm
3.制冷劑類型：R22
4.最大供冷量：7.5kW
5.冷卻循環水泵：38L/min 揚程10米
6.冷凍循環水泵：50L/min 揚程12米
7.電加熱絲功率：300W/根
8.風機盤管：340m3/h
9.系統保護：具有高低壓力、過熱保護裝置
10.安全保護：具有電壓型、電流型漏電保護裝置，安全符合國家標準
五、實訓項目：
1、中央空調PLC點表設計
2、中央空調PLC流程圖設計
3、中央空調PLC編程和測試
4、中央空調工控組態工程制作與測試
5、中央空調自控系統運行與調試
6、中央空調的控制原理和控制流程
7、中央空調的啟動、運行、調試
8、中央空調運行工作情況、運行參數檢測分析
9、中央空調運行工況
10、中央空調水系統管路工具的使用
11、中央空調水系統管路的制作（鍍鋅鋼管、PPR管、保溫管）
12、中央空調水系統設計（同程、異程）
13、中央空調冷卻水系統管路的安裝及調試
14、中央空調冷媒水系統管路的安裝及調試
15、中央空調制熱水系統管路的安裝與調試
16、中央空調冷凝水系統管路的安裝及調試
17、中央空調傳感器安裝與檢測（溫濕度、壓差、溫度等）
18、中央空調制冷機組安裝與調試
