氣體滅火系統考核培訓系統裝置

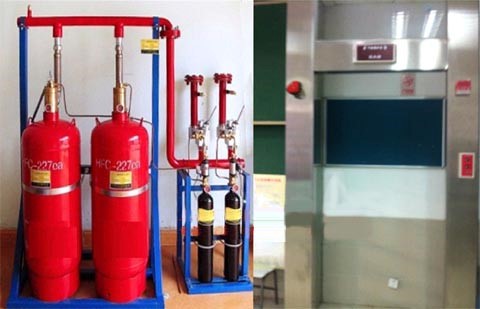

(參考圖)
氣體滅火系統考核培訓系統裝置滿足《氣體滅火系統設計規范》及其他消防規范，對本實訓室內包含的相關系統的功能要求。且采用正規消防公司的七氟丙烷氣體滅火系統。該系統能夠?qū)崿F(xiàn)自動、手動、機械應急三種方式來演示氣體滅火的工作流程，且具有：
1.本身自帶控制器，可實現本地控制，也可實現消防報警聯動控制。
2.在實訓室無機械送、排風的情況下，氣體的噴攝量濃度及噴射量等參數的設定，對于實訓的教師及學生不會產生不適或產生健康影響。
3. 模型框架等主要部件全部使用不銹鋼器件，保證不生銹、不易老化
二、技術指標
1．輸入電源：?jiǎn)蜗嗳�～220V±10% 50Hz
2．環境溫度：范圍為-20℃～+45℃ 相對濕度＜85%
3．裝置容量：＜1KVA
4．能夠?qū)崿F(xiàn)自動、手動和機械應急三種方式演示氣體滅火的工作流程
5．安全保護：具有漏電自動保護裝置
三、系統配置
1.氣體滅火控制裝置
控制裝置主要由火災報警控制器（聯動型），具有壁掛式漢字液晶顯示，報警、聯動點總數為不低于6點，含備用電源、打印機，含不低于6路直接控制點及不低于6只終端附件。含內置電源，滿足系統電源要求。系統配有氣體滅火控制器、光電感煙探測器、智能電子差定溫感溫探測器、噴灑指示燈、聲光報警器、緊急啟/停按鈕、輸入輸出模塊、隔離器裝置。
2.氣體滅火系統裝置
（1）滅火劑瓶組（2組）
氣瓶容積（L）不大于70
組高度H（mm）不高于1200、
瓶組外徑D（mm）不大于Φ400
（2）驅動氣體瓶組（2組）
工作壓力（MPa）不高于6
總高H(mm) 不高于650
外徑D(mm)不大于 Φ120
額定工作電壓24V
（3）選擇閥 2接口
工作壓力（MPa）不大于4.5
當量長度 不大于4.5
（4）氣體單向閥 3只
開啟壓力(MPa) ≤0.15
（5）安全閥 1套
膜片爆破壓力（MPa）不大于9.0±0.45
（6）壓力開關 2只
工作壓力（MPa）不大于4.5
（7）噴嘴 4只
用來噴射霧化滅火劑，使其均勻充滿防護區。有罩型
其他配件有集流管、壓力表、液體單向閥、連接軟管、管路管件、瓶架等。
