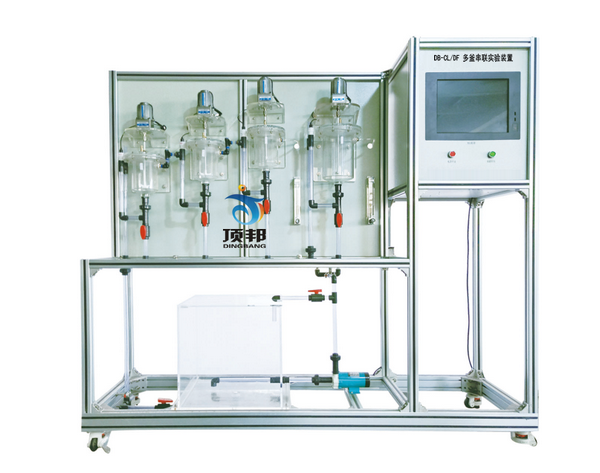

DB-CL/DF 多釜串聯實驗裝置
| 技術指標 | 說 明 | |||
| 裝置功能 |
1、了解停留時間測定的原理，加深對返混概念的理解。 2、掌握測定某一反應器中物料停留時間分布的方法與計算。 3、可完成多釜串聯返混性能測定實驗的實驗數據測定。 4、裝置采用脈沖示蹤法測定停留時間分布，電導儀能準確實時檢測記錄各反應器出口示蹤劑的濃度，通過軟件處理得到各項參數。 5、全觸摸集成化控制，高穩定數據傳輸，硬件加密。 |
|||
| 設計參數 |
常溫，常壓操作。
單釜：
水流量：40L/h、平均停留時間（數學期望值）：200-600。
方差：1.0105--3.0105、模型參數N：1.2—2。
三釜：
水流量：40L/h、平均停留時間（數學期望值）：200-600。
方差：1.0105--5.0105、模型參數N：1.2—4。
|
|||
| 主要配置 | 有機玻璃反應釜、轉子流量計、水箱、水泵、攪拌電機、數顯電導率儀、轉換模塊及軟件、閥門、管道、中央處理器、觸摸屏、高品質鋁合金型材框架。 | |||
| 公用設施 |
水：裝置自帶不銹鋼水箱，連接自來水接入。 實驗物料：水--- KCl。 電：電壓AC220V，功率1.5KW，標準單相三線制。 |
|||
| 技術參數 |
1、釜式反應器1.0L，直徑φ120mm，高度120mm，有機玻璃制成，3個。 2、釜式反應器3.0L 直徑φ150mm，高度200mm，有機玻璃制成，1個。 3、MP-20RM微型磁力泵：功率30W，最大流量1m3/h，揚程6m。 4、流量計：玻璃轉子流量計6-60L/h，水。 5、示蹤劑1-6mL/次 。 6、水箱：80L，透明有機玻璃材質。 7、管路：透明，壁厚≥2.0mm，透明可視材質。 8、交流可調速電機：攪拌馬達15W，轉數90－600r/min，無級變速調節。 9、數顯電導率儀：在線電導率檢測儀，0-104�S·cm3個，信號輸出：光電耦合器隔離保護4-20ma信號輸出，電導電極：4支。485通訊接口轉換，標準MODBUS RTU通訊協議，自動數據處理與屏幕顯示實驗曲線、數據，自動溫度補償：0-100℃。 10、中央處理器：執行速度0.64μs，內存容量16K，內建Ethernet支持Modbus TCP及Ethernet/IP通訊協議；功能：數據處理運算。 11、模擬量模塊：高達16位分辨率，總和精度±0.5%，內建RS485通訊模式。 12、采用一體機平板觸摸電腦，全程數字化觸摸屏控制操作。HMI：投射式觸控技術，5000萬次觸摸點，內存4G，功能：中央處理器數據顯示控制。 13、額定電壓：220V，總功率：500W。 14、外形尺寸：1800×550×1800mm（長×寬×高），外形為可移動式設計，帶剎車輪，高品質鋁合金型材框架，無焊接點，安裝拆卸方便，水平調節支撐型腳輪。 15、轉換模塊及在線監控軟件一套。 16、工程化標識：包含設備位號、管路流向箭頭及標識、閥門位號等工程化設備理念配套，使學生處于安全的實驗操作環境中，學會工程化管路標識認知，培養學生工程化理念。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 電機轉數 | 霍爾開關 | 觸摸屏 | 調速模塊 | |
| 三釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 單釜進水流量 | 轉子流量計 | 轉子流量計 | 手動調節 | |
| 濃度 | 在線電導率儀 | 觸摸屏 | 濃度 | |
| 示蹤劑流動時間 | 時間控制器 | 觸摸屏 | 無 | |
