參考圖片

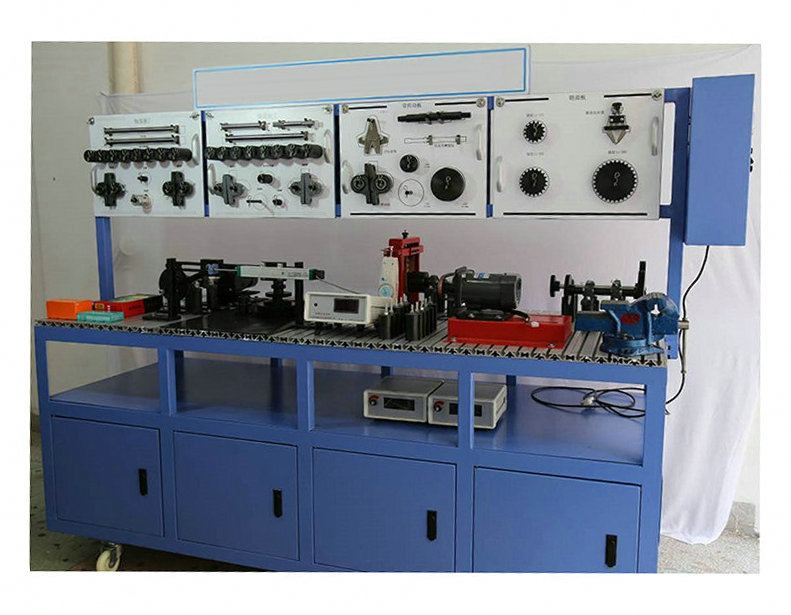

創意組合機械系統裝配訓練綜合實驗臺以全新的機械基礎創新、教學、實驗、培訓新理念，運用模塊化、人機工程學設計理論，高精度制造技術制造而成。配有多媒體模擬實驗教學軟件，是學習者鞏固機械基礎理論和培訓掌握機械安裝、調試、測量的實際操作技能的必備實驗設備（大學本科、�？七m用）。
一、實驗?zāi)康暮鸵饬x
1)通過實驗將枯燥的機械概念通過實體的運行得到直觀體現。使學習者獲得學習的興趣和理論概念的鞏固。
2)通過實驗使學習者建立起清晰的機械裝配、安裝調整及同軸度、平行度等形位公差的概念。
3)通過實驗獲得對分析、評判處理機械加工誤差、裝配誤差等系統綜合誤差對機械傳動性能影響的實際能力。
4)通過實驗使學習者學會和掌握機械工卡量具的使用和獲得長度測量、角度測量等尺寸與形位公差測量的相關知識。
5)該設備可供6-8個學生雙面操作，零件存放有序，便于實驗和管理。
二、實驗內容
實驗（教程）一、機械傳動系統的組成
實驗（教程）二、鏈聯接的安裝與測量
實驗（教程）三、動力傳輸系統的安裝
實驗（教程）四、V型帶傳動的安裝與調節
實驗（教程）五、鏈傳動的安裝與調節
實驗（教程）六、直齒輪傳動的安裝與調節
實驗（教程）七、多軸傳動的安裝與調節
實驗（教程）八、符合標準與加工超差傳動件的性能對比分析
實驗（教程）九、有軸向力傳動零件的搭接與運轉分析
實驗（教程）十、曲柄搖桿工作系統的搭接、運轉與分析
實驗（教程）十一、曲柄滑塊工作系統的搭接、運轉與分析
實驗（教程）十二、帶傳動與齒輪傳動組合
實驗（教程）十三、齒輪傳動與鏈傳動組合
實驗（教程）十四、帶與鏈傳動組合
實驗（教程）十五、V帶傳動與曲柄滑塊機構組合
實驗（教程）十六、鏈傳動與曲柄連桿機構組合分析
實驗（教程）十七、機構運動參數的測試分析實驗
三、功能與特點
1）本實驗臺能夠進行單軸的安裝分析、共線軸系、平行軸系的聯接與運轉測量、帶傳動、鏈傳、齒輪傳、機械傳動系統的安裝、測量以及對比分析。不同轉速、載荷條件下的簡單特性比較。
2）本實驗臺突破了傳統軸系搭接的靜態理念，在軸系搭接完成后，通過實際運轉，體驗安裝的相關問題。
3）實驗臺是將機械測量同性能相互聯系，在運轉的環境下，對精度建立起直觀的概念。
4）在安裝過程中，掌握相關工業測量量具的使用，直接提高動手能力。
5）多種傳動類型的比較分析，充分理解不同傳動類型的特點及其適用范圍。
6）配備了詳盡實驗指導書。
四、系統主要技術參數
1、電機（2臺）：61K250RA-CF電壓：220V 250W； 轉速：0－1440rpm51K60RGN-CF電壓：220V 60W； 轉速：0－300rpm
2、直線位移傳感器（1個）：量程150mm；
3、水平儀（可測水平、垂直、45°）
4、光柵角位移傳感器（1個）：脈沖數1000p；
5、外形尺寸: 2100×780×2050mm
6、重量: 約400kg
五、工具清單
| 序 號 | 名 稱 | 規 格 | 數 量 | 備 注 |
| 1 | 塞尺 | 150mm 0.02-1 | 1 | |
| 2 | 多用水平儀 | 1 | 可測水平、垂直、45° | |
| 3 | 組合角尺 | 0-102mm | 1 | |
| 4 | 百分表 | 0.01mm/格 | 1 | |
| 5 | 磁性表座 | 203X63X6(長X寬X高) | 1 | |
| 6 | 數字轉速表 | 測量范圍0-999.9RPM/1000-9999.9RPM | 1 | |
| 7 | 機油壺 | 200ml | 1 | |
| 8 | 鋼板尺 | 0-1000mm | 1 | |
| 9 | 游標卡尺 | 0-150mm | 1 | |
| 10 | 外徑千分尺 | 0-25mm | 1 | |
| 11 | 鋼板尺 | 0-300mm | 1 | |
| 12 | 內六角扳手 | 1.5#-10# | 1套（9件） | |
| 13 | 呆扳手 | 10-12 | 2 | |
| 12-14 | 2 | |||
| 14-17 | 2 | |||
| 14 | 噪聲儀 | SJ-1 | 1 | |
| 15 | 十字螺絲刀 | 6寸 | 2 | |
| 16 | 一字螺絲刀 | 3寸4寸 | 各1把 | |
| 17 | 尖嘴鉗 | 1 | ||
| 18 | 活動扳手 | 8寸 | 1 | |
| 19 | 半圓銼 | 半徑R8.5左右 | 1 | 可銼17mm大內孔 |
| 20 | 圓銼 | 7寸 | 1 | |
| 21 | 老虎鉗 | 6寸 | 1 | |
| 22 | 帶張力測量儀 | 1 | ||
| 23 | 橡膠榔頭 | 2 | ||
| 24 | 平銼 | 10寸 | 2 | |
| 25 | 鋼鋸 | 1 | ||
| 26 | 平口鉗 | 5寸 | 1臺 |
| 序號 | 名稱及規格 | 數量 |
| 1 | 齒輪1 m2 Z36 | 3 |
| 2 | 齒輪2 m2 Z24 | 2 |
| 3 | 齒輪3 m2 Z48 | 2 |
| 4 | 齒輪4 m1.5 Z26 | 2 |
| 5 | 齒輪5 m1.5 Z60 | 2 |
| 6 | 齒輪6 m1.5 Z64 | 1 |
| 7 | 齒輪7 m1.5 Z80 | 1 |
| 8 | 齒輪8 m2 Z80 | 2 |
| 9 | 齒輪9 m2 Z90 | 2 |
| 10 | 小鏈輪P=12.7 Z=15 | 1 |
| 11 | 中鏈輪P=12.7 Z=20 | 1 |
| 12 | 大鏈輪P=12.7 Z=30 | 1 |
| 13 | 小帶輪 34° | 1 |
| 14 | 中帶輪 34° | 1 |
| 15 | 大帶輪 34° | 1 |
| 16 | 小齒輪 m2 Z36此為錯誤設計 | 1 |
| 17 | 大齒輪 m2 Z48此為錯誤設計 | 1 |
| 18 | 小帶輪 37°此為錯誤設計 | 1 |
| 19 | 大帶輪 31°此為錯誤設計 | 1 |
| 20 | 小鏈輪此為錯誤設計P=12.7 Z=15 | 1 |
| 21 | 大鏈輪此為錯誤設計P=12.7 Z=30 | 1 |
| 22 | 小斜齒輪Ⅰ 15°Mn=1.5 z=26 | 1 |
| 23 | 大斜齒輪Ⅰ 15°Mn=1.5 Z=69 | 1 |
| 24 | 小錐齒輪m=2 Z=25 | 1 |
| 25 | 大錐齒輪m=2 Z=50 | 1 |
| 26 | 小斜齒輪Ⅱ 22°Mn=1.5 Z=26 | 1 |
| 27 | 大斜齒輪Ⅱ 22°Mn=1.5 Z=69 | 1 |
| 28 | 滾動軸承座UP203 | 8 |
| 29 | 滾動軸承座UP205 | 4 |
| 30 | 滑動軸承座HZ020 | 4 |
| 31 | 傳動軸1 | 9 |
| 32 | 傳動軸2 | 2 |
| 33 | 傳動軸3 | 2 |
| 34 | 套筒聯軸器 | 1 |
| 35 | 爪式彈性聯軸器 | 2套 |
| 36 | 彈性中間盤 | 2 |
| 37 | 套墊82.8高（24件） 76.5高（4件）33高（4件）82.5高（4件） | 36 |
| 38 | 墊圈 | 4 |
| 39 | 調整墊片（3種）0.1mm-12件；0.2、0.3、mm-各12件； | 48 |
| 40 | 軸面板1 | 1 |
| 41 | 軸面板2 | 1 |
| 42 | 帶傳動板 | 1 |
| 43 | 鏈輪面板 | 1 |
| 44 | 齒輪面板 | 1 |
| 45 | 擴展板1 | 1 |
| 48 | 擴展板2 | 1 |
| 49 | 擴展板3 | 1 |
| 50 | 軸端擋圈1 | 10 |
| 51 | 軸端擋圈2 | 12 |
| 52 | 軸端擋圈3 | 10 |
| 53 | 連桿Ⅰ | 1 |
| 54 | 連桿2 | 1 |
| 55 | 曲柄 | 1 |
| 56 | 滑塊銷軸 | 1 |
| 57 | 搖桿 | 1 |
| 56 | 曲柄銷軸 | 1 |
| 57 | 鉸接軸 | 1 |
| 58 | 傳感器連接軸 | 1 |
| 59 | 機構滑塊 | 2套 |
| 60 | 機構支架 | 2套 |
| 61 | 機構滑軌 | 1 |
| 62 | 線位移支架 | 1 |
| 63 | 光電編碼器支架 | 1 |
| 64 | 線位移聯接軸 | 1 |
| 65 | 馬蹄卡 | 1 |
| 66 | 光電編碼器 | 1 |
| 67 | 直線位移傳感器 | 1 |
| 68 | 制動輪轂 | 1套 |
| 69 | 電機活動調整螺母 | 4 |
| 70 | 制動器 | 1套 |
| 71 | 電機調整座 | 1 |
| 72 | 電機聯軸器內孔￠12 | 2 |
| 73 | 交流電機61K250RA-CF | 1臺 |
| 74 | 交流減速速電機51K60RGN-CF | 1臺 |
| 75 | 光軸電機座 | 1 |
| 76 | 電機等高座 | 1 |
| 77 | 鏈條拉力器 | 1 |
| 78 | 等高點調整塊 | 2 |
| 79 | 帶張力測量儀 | 1 |
| 80 | 鏈條 | 1 |
| 81 | 皮帶A型 900 | 1 |
| 82 | 輪槽規1 Y型 | 1 |
| 83 | 輪槽規2 Z、A、B、C型 | 1 |
| 84 | 輪槽規3D、I型 | 1 |
| 85 | 帶型規1Y、Z、A、B、C型 | 1 |
| 86 | 齒條規：m=1.5、2 ； m=2.5、3；m=4、5； | 各1共3 |
| 87 | 墊板180×70×10 | 1 |
| 88 | 卡子 | 67 |
| 77 | 園頭平鍵5×5×20 | 15 |
| 78 | 外六角螺桿M4×10 | 8 |
| 79 | 外六角螺釘M8×110 | 50套（件） |
| 80 | 外六角螺釘M8×25 | 20套（件） |
| 81 | 外六角螺釘M8×60 | 6套（件） |
| 82 | 機械系統創新設計搭接裝配實訓實驗臺 | 1 |
| 83 | 電器控制箱 | 1套 |
| 84 | 數據采集箱 | 1 |
| 85 | 機構測試軟件 | 1套 |
