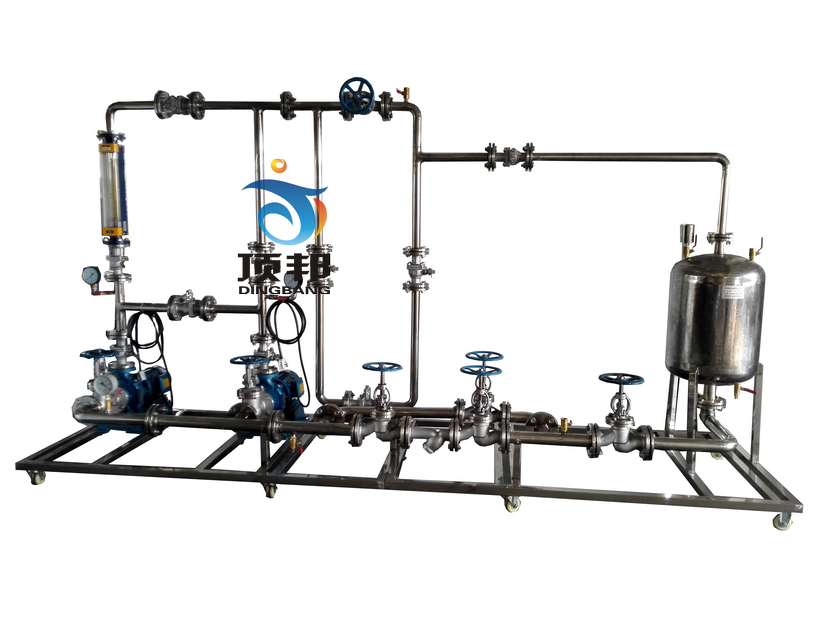

DB-SX201 化工管路拆裝實訓裝置
| 分 項 | 說明 | |||
|
裝置功能 |
1．強化手動操作技能訓練。 2．考察學生全面分析系統、辨別正誤和迅速?zèng)Q策等能力，在實踐中結合了識圖能力、出具規范清單、安全操作等各項理論功底的考察。 3．配套流體輸送機械、化工儀表和機械制圖等多門課程的教學實踐，如管件識辨、流量計安裝和四大化工參量的安裝、檢測、顯示等。 4.本裝置能進行雙泵串并聯兩種不同安裝及操作運行。 |
|||
| 設計參數 |
液體流量：0～8m3/h。 液體溫度：常溫。 |
|||
| 公用設施 |
水：裝置自帶貯水箱，實驗前用清潔水源灌注滿，實驗過程中可循環使用，實驗結束后排空即可。 電：電壓AC380V，功率3KW，三相四線制（三火線一零線）。每個實驗室需配置1~2個接地點（安全地及信號地）。 氣：無。 實驗物料：清潔自來水。 |
|||
| 主要設備 |
水箱：不銹鋼材質，帶貯水排空底閥，進水管路設置專用接口。 循環水泵：機械密封臥式連軸化工泵 供電：三相380VAC ，功率：2.2KW。 水泵進口管路：304不銹鋼材質，DN50，配合法蘭安裝閥門及過濾器。 水泵出口管路：304不銹鋼材質，DN32及DN40，配合法蘭安裝閥門。 回流管路：304不銹鋼材質，DN25。 安全泄壓管路：304不銹鋼材質，DN25。 灌泵管路：304不銹鋼材質，專用灌泵管路，方便操作檢驗。 耐壓測試管路：304不銹鋼材質，專用管路耐壓測試接口。 電源設備：布線槽，帶漏電保護的空氣開關盒。 設備尺寸：3500x600x2200 mm (長x寬x高)。 耗材一套：螺栓螺母、法蘭密封墊、活接密封墊等。 輔助工具：套筒扳手、橡皮錘、木榔頭、鐵榔頭、螺絲刀、開口扳手、活頭扳手。 |
|||
| 測控組成 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
|
離心泵 進口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 無 | |
|
離心泵 出口壓力 |
壓力表，精度：1.5%FS | 壓力表就地顯示 | 管路出口閥 （手動） | |
| 流體流量 | 玻璃轉子流量計，精度：4%FS | 流量計就地顯示 | 管路出口閥 （手動） | |
| 流體溫度 | 雙金屬溫度計，精度：1.5%FS | 溫度計就地顯示 | 無 | |
