現代電氣控制系統安裝與調試實訓設備是根據教育部“振興21世紀職業教育課程改革和教材建設規劃”要求，結合生產實際和職業崗位的技能要求，按照職業學校的教學和實訓要求研制和開發的產品。該實訓考核設備適合高等職業學校、中等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業和非電類專業的《電工技術》、《電工基本技能》、《電工測量與儀表》、《電機與電氣控制》、《電動機控制電路》、《電力拖動控制電路》等相關專業模塊的職業能力教學與實訓。
1、由于維修電工高級培訓涉及專業內容廣，技術跨越性大，現有維修電工教學、培訓、考核設備均采用多種不同的專用設備組合考核的形式，（如：電氣考核設備、PLC設備等），投入成本大，專業培訓、考核點多，不便使用、考核準備時間長、占用考核資源多、且不利于占地面積有限的環境使用。
2、現代電氣控制系統安裝與調試實訓設備以標準的配電柜為主柜，合理利用柜體的雙面空間，科學地布置電器及配套實驗器材，本實用新型的目的在于克服上述現有技術中的不足之處，提供一種占地面積小、布局合理、結構緊湊、功能齊全，提高考核效率的創新技術方案。
3、現代電氣控制系統安裝與調試實訓設備包括有柜架、觀察窗、儀表操作盤、電氣系統、電機機組組成，所說的電氣系統由多個部分組成前面板排列，包括觸摸屏部分、PLC主機部分、變頻器部分、直流調速部分、電力拖動與繼電控制部分，交直流電壓、電流、交流功率、功率因數測量部分等組成。后面板排列可以完成銑床、鏜床等不同實訓掛板的智能考核，同時學生可以自由接線完成不同的實訓。
4、現代電氣控制系統安裝與調試實訓設備柜體內部裝有完成電動機控制電路所需要的各種低壓電器，如漏電斷路器、熔斷絲、接觸器、中間繼電器、熱繼電器、行程開關按鈕等，為了延長電器使用壽命，各電器的接點都先與接線端子相連，再在端子上接線操作，以求經久耐用。
5、現代電氣控制系統安裝與調試實訓設備的實訓掛板可以拆卸，方便配置不同的實訓掛板進行訓練，擴展能力較強，同時學生可以自由配線，在網孔板上自由設計電氣安裝線路，以達到最終的實訓效果。

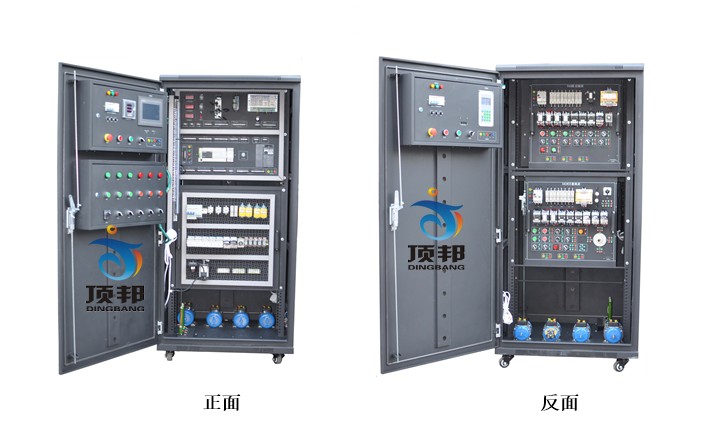

柜體前門配有控制按鈕、開關、指示燈、觸摸屏、數顯儀表等，柜體后門配置有按鈕、開關、指示燈、數電壓表、電流表等。
6、現代電氣控制系統安裝與調試實訓設備是按生產現場的電氣控制柜設計，元件按生產實際中常用的控制電路配備，選用元件與生產、生活中實際使用的元件一樣，創設工作情景，實訓與生產實際的工作過程相同，得到的技能訓練全面，掌握的專業知識和技能牢固，對學生形成職業能力的訓練效果好。
配備漏電保護、過載和電路保護，保障人身安全和設備使用安全。經鑒定中心多次使用實踐證明，是一種理想的職業教育實訓設備。
二、設備技術指標
1.輸入電壓：三相五線 ～380V±10% 50Hz
2.工作環境：環境溫度范圍為-10℃～+40℃ 相對濕度＜85%（25℃） 海拔＜2000m
3.裝置容量：＜1kVA
4.外形尺寸：850mm×800mm ×1800mm
5.電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；
6.安全保護：具有漏電保護，安全符合國家標準
三、設備結構功能特點
1.本裝置是由控制柜、受控對象等組成一個完整系統，具有占地面積小、操作方便、可移動、內部安裝有照明設施、操作面板,各控制點和通訊接口均引出到專用的接線板上，使實訓更加便捷。
2.控制元件（如PLC、變頻器、接觸器等）采用導軌式安裝，實訓時可根據需要進行合理的調整安裝，布線采用工業線槽板前布線方式，設備的進出線采用塑料軟管及接頭與受控對象進行連接，受控對象采用外置方式便于觀察。
3.本裝置采用模塊式結構，擴展性強，選擇不同的配置、調整系統參數，從而實現控制系統需求。
四、本設備可完成的典型實訓項目舉例
1.轉換開關與電壓表連接測量三相電壓
2. 三相電流的測量
3. 電力綜合儀表的使用
4. 三相異步電動機直接起動、停車的控制
5. 接觸器聯鎖的三相交流異步電動機正、反轉控制電路
6. 按鈕聯鎖的三相交流異步電動機正、反轉控制電路
7. 按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路
8. 三相交流異步電動機Y-△（手動切換）起動控制電路
9. 三相交流異步電動機Y-△（時間繼電器切換）起動控制電路
10. 定子繞組串聯電阻起動控制電路
11. 三相交流異步電動機能耗制動控制電路
12. 三相交流異步電動機降壓起動及反接制動控制電路
13. 兩臺電動機的順序控制電路
14. 電動機的往返行程控制電路
15. 普通車床控制電路
16. 電動葫蘆控制電路
17. 三相交流異步電動機點動、連續轉動的控制電路
18. 兩地控制電路
19. 接觸器控制的雙速電動機調速控制電路
20. 時間繼電器切換的雙速電動機調速控制電路
21. 離心開關配合的反接制動控制
22. 變頻器面板功能參數設置和操作
23.外部端子點動控制
24.電機多段速度控制
25. 工頻、變頻切換控制
26.基于PLC模擬量方式變頻開環調速控制
27. 基于面板操作的電機開環調速
28. 基于PLC通信的變頻器開環調速
29. PLC控制電機順序起動
30.觸摸屏的參數設置與編程
31.觸摸屏組態控制三相異步電機點動與自鎖
32.觸摸屏組態控制三相異步電機正反轉
33.觸摸屏組態控制三相異步電機星三角起動
34.觸摸屏組態控制變頻器模擬量調速
35.步進驅動器的參數設置
36.步進電機的控制
37.步進電機的PLC開環控制
38.編碼器的使用
39.基于編碼器的步進電機閉環控制
40.交流伺服驅動器的參數設置
41.交流伺服電機的閉環控制
42.溫度控制器的調試及熱電阻的使用
43.基于熱電阻的PLC溫度控制
44.傳感器的使用
45.基于傳感器的PLC位置控制
46. 多臺PLC主、從站通信
47.X62W 銑床電氣控制電路單元常見故障的檢查與排除實訓
48.T68 鏜床電氣控制電路單元常見故障檢查與排除
五、本設備的配置
表1 設備具體技術參數
| 序號 | 名稱 | 型號及規格 | 數量 | 制造商 | 備注 |
| 1 | 實訓柜 | 850mm×800mm×1700mm | 1臺 | 鋼結構,帶自鎖腳輪,作為電氣控制系統的機械和電氣設備的安裝載體，設備可自由、靈活的布置、安裝。 | |
| 2 | 主令電氣及儀表單元 | 各1套 |
包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。 每門一組，配置不同。 |
||
| 3 | PLC網絡組態單元 | 1套 | 包括中型PLC、微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、臺達伺服驅動器、步科步進驅動器等器件。 | ||
| 4 | PLC控制單元 | 1套 | 包括微型PLC、模擬量模塊、擴展模塊，0~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、變頻器、伺服驅動器、步進驅動器等器件。 | ||
| 5 | 繼電控制單元 | 1套 |
包括斷路器、熔斷器、接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。 同時還安裝由伺服、步進電機驅動的（可相互轉換）、傳感器、微動開關、滾珠絲杠、增量型編碼器組成的小車運動裝置。 |
||
| 6 | PLC控制型機床電路智能考核單元掛板 | 1套 | 包括X62W銑床電路、T68鏜床電路。PLC控制。 | ||
| 7 | 電腦推車 | 1張 | |||
| 8 | 工具 | 1套 | |||
| 9 | 可編程控制器 | PLC | 1套 | 三菱 | 見附表一 |
| 10 | 觸摸屏 | TPC7062TI | 1個 | 昆侖通泰 | |
| 11 | 旋轉編碼器 | 1個 | |||
| 12 | 伺服電機 | 1個 | |||
| 13 | 步進電機 | 1個 | |||
| 14 | 伺服電機驅動器 | ASDA-B2 | 1臺 | 臺達 | |
| 15 | 步進電機驅動器 | 1臺 | |||
| 16 | 直流調速器+直流電機 | 1套 |
附表一、三菱可編程控制器
| 序號 | 名稱 | 型號 | 數量 | 單位 | 備注 |
| 1 | 三菱模塊 | Q00UCPU | 1 | 塊 | |
| 2 | 三菱電源單元基板 | Q35B | 1 | 條 | 5位基板 |
| 3 | 三菱模塊 | Q61P | 1 | 塊 | 輸入100-200AC、輸出DC5V、6A |
| 4 | 三菱模塊 | QX40 | 1 | 塊 | DC16輸入 |
| 5 | 三菱輸出模塊 | QY10 | 1 | 塊 | AC16輸出 |
| 6 | 三菱cclink通信模塊 | QJ61BT11N | 1 | 塊 | |
| 7 | 三菱通訊線 | 1 | 條 | ||
| 8 | 三菱可編程控制器 | FX3U-32MT | 1 | 個 | |
| 9 | 三菱主機 | FX3U-32MR | 1 | 個 | |
| 10 | 三菱模塊 | FX3U-3A-ADP | 1 | 個 | |
| 11 | 三菱cclink通信模塊 | FX2N-32CCL | 2 | 個 | |
| 12 | FX系列下載線 | RS-232 | 1 | 條 | |
| 13 | 485通訊模塊 | FX3U-485-BD | 2 | 個 | |
| 14 | 三菱變頻器 | FR-E740-0.75K-CH | 1 | 臺 |
